Modułowy rozłącznik izolacyjny obrotowy 4P 125A, rozmiar 3 | HAD412 Hager

Opis i Kluczowe Cechy

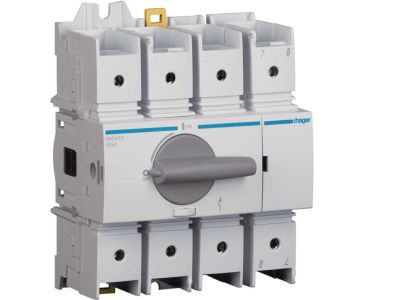

Modułowy rozłącznik izolacyjny obrotowy HAD412, 4-biegunowy, o prądzie znamionowym 125 A i rozmiarze 3, przeznaczony do ręcznego łączenia i rozłączania obwodów obciążonych prądami znamionowymi. Urządzenie nie posiada wyzwalaczy przeciążeniowych i zwarciowych, co czyni je niezawodnym elementem do selektywnego odłączania zasilania w instalacjach przemysłowych i budynkowych.

• Prąd znamionowy 125 A: umożliwia bezpieczne odłączanie obwodów o dużym obciążeniu, np. w rozdzielnicach głównych, bez ryzyka przeciążenia styków.
• Konfiguracja 4-biegunowa (4P): zapewnia kompleksową izolację wszystkich przewodów fazowych oraz neutralnego, co jest niezbędne przy pracach serwisowych.
• Ręczna obsługa obrotowa: pozwala na szybkie i pewne załączanie/rozłączanie obwodu bez potrzeby stosowania dodatkowego napędu – pełna kontrola nad stanem pracy.
• Rozmiar 3 (3 moduły szerokości): kompaktowa konstrukcja ułatwia montaż w standardowych rozdzielnicach modułowych, oszczędzając miejsce na szynie DIN.
• Brak wyzwalaczy przeciążeniowych i zwarciowych: gwarantuje czystą funkcję odłącznika izolacyjnego – idealny do zastosowań, gdzie wymagana jest wyłącznie separacja galwaniczna.

Zgodność z Normami

Rozłącznik izolacyjny HAD412 spełnia wymagania europejskich norm bezpieczeństwa elektrycznego oraz posiada certyfikat CE. Urządzenie zostało zaprojektowane zgodnie z ogólnymi standardami DIN stosowanymi w aparaturze modułowej, co potwierdza jego niezawodność i bezpieczeństwo użytkowania.

Zastosowanie

Dzięki ręcznej obsłudze i wysokiemu prądowi znamionowemu, rozłącznik HAD412 sprawdza się w roli głównego wyłącznika izolacyjnego w rozdzielnicach oraz w obwodach wymagających bezpiecznego odłączania. Zalecany do:

• Funkcji rozłącznika głównego w instalacjach przemysłowych i komercyjnych, umożliwiającego całkowite odcięcie zasilania podczas konserwacji.
• Odłączania obwodów obciążonych (np. silników, grzałek, oświetlenia) bez konieczności stosowania dodatkowych zabezpieczeń – ręczne sterowanie zapewnia kontrolę nad przepływem prądu.
• Zabezpieczania stref serwisowych w szafach sterowniczych, gdzie wymagana jest widoczna przerwa izolacyjna (odłącznik wykonuje widoczny przerywacz obwodu).
• Automatyki budynkowej jako element selektywnego odłączania podrozdzielnic lub układów zasilania awaryjnego.

Wskazówki Montażowe

Montaż i podłączenie rozłącznika HAD412 może być wykonywane wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Urządzenie przeznaczone jest do instalacji na szynie TH35 (DIN). Przed przystąpieniem do prac bezwzględnie odłącz napięcie zasilania. Przekrój przewodów należy dobrać zgodnie z prądem znamionowym 125 A i warunkami instalacyjnymi. Momenty dokręcania śrub zacisków oraz inne szczegóły techniczne – stosuj się do dokumentacji producenta.

FAQ

• Czy rozłącznik HAD412 posiada podświetlenie lub sygnalizację LED? Nie, urządzenie jest czystym rozłącznikiem izolacyjnym bez elementów sygnalizacyjnych. Stan włączenia/wyłączenia można obserwować bezpośrednio na rękojeści obrotowej (pozycja ON/OFF).
• Jaki stopień ochrony IP ma ten rozłącznik? W dostępnych danych nie podano stopnia ochrony. Standardowo aparatura modułowa montowana w rozdzielnicy ma IP20 od strony czołowej – zalecamy użytkowanie w suchych pomieszczeniach, w obudowie o odpowiednim IP.
• Czy rozłącznik nadaje się do pracy w obwodach obciążonych prądami zwarciowymi? Nie, HAD412 nie jest wyposażony w wyzwalacze przeciążeniowe ani zwarciowe. Służy wyłącznie do łączenia/rozłączania obwodów przy prądach znamionowych (do 125 A) i nie może być stosowany jako zabezpieczenie nadprądowe – w obwodzie wymagane są dodatkowe zabezpieczenia (np. wyłączniki nadprądowe lub bezpieczniki).
