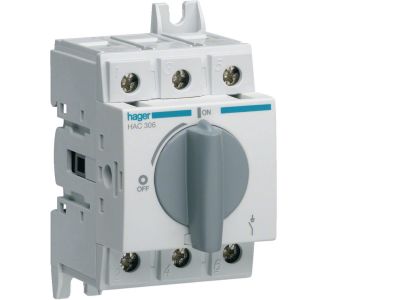

Modułowy rozłącznik izolacyjny obrotowy 3P 63A, rozmiar 2 | HAC306 Hager

Opis i Kluczowe Cechy

Modułowy rozłącznik izolacyjny obrotowy HAC306 to trójbiegunowe urządzenie przeznaczone do ręcznego łączenia i rozłączania obwodów obciążonych prądem znamionowym 63 A. Dzięki funkcji izolacyjnej zapewnia bezpieczne odcięcie napięcia podczas prac serwisowych. Konstrukcja nie posiada wyzwalaczy przeciążeniowych i zwarciowych – jest to celowe, aby umożliwić stosowanie go jako rozłącznika głównego w instalacjach, gdzie zabezpieczenia nadprądowe są realizowane przez inne aparaty.

• Prąd znamionowy 63 A: pozwala na bezpieczne odłączanie obwodów o dużym obciążeniu, np. zasilania głównego budynku lub maszyny.
• Trzy bieguny (3P): umożliwia jednoczesne odłączenie wszystkich faz, co jest wymagane w układach trójfazowych.
• Funkcja izolacyjna: gwarantuje widoczną przerwę galvaniczną, co zwiększa bezpieczeństwo podczas konserwacji i przeglądów.
• Ręczne załączanie i rozłączanie: prosty, niezawodny mechanizm obrotowy – nie wymaga zasilania pomocniczego, działa nawet w przypadku zaniku napięcia.
• Kompatybilność z szyną TH35: montaż w standardowej rozdzielnicy modułowej, szerokość dostosowana do wymogów aparatury modułowej.

Zgodność z Normami

Rozłącznik HAC306 spełnia obowiązujące wymagania norm europejskich dotyczących aparatury łączeniowej i rozdzielczej. Posiada certyfikat CE, potwierdzający zgodność z dyrektywami Unii Europejskiej w zakresie bezpieczeństwa i kompatybilności elektromagnetycznej. Przeznaczony do stosowania w instalacjach niskiego napięcia.

Zastosowanie

Modułowy rozłącznik izolacyjny obrotowy HAC306 znajduje zastosowanie wszędzie tam, gdzie wymagane jest ręczne, bezpieczne odcinanie zasilania głównego lub wydzielonych obwodów. Sprawdza się zarówno w profesjonalnych rozdzielnicach, jak i w mniejszych instalacjach przemysłowych.

• Rozłącznik główny w tablicach rozdzielczych budynków mieszkalnych, biurowych i przemysłowych.
• Odłączanie obwodów podczas prac serwisowych i konserwacyjnych – widoczna przerwa izolacyjna zapewnia bezpieczeństwo personelu.
• Sterowanie ręczne w układach, gdzie nie są wymagane automatyczne wyzwalacze (zabezpieczenia nadprądowe realizowane osobno).
• Zastosowanie w maszynach i urządzeniach wymagających lokalnego odłącznika głównego.

Wskazówki Montażowe

Montaż i podłączenie rozłącznika HAC306 może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem aktualnych przepisów BHP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie od całej rozdzielnicy. Urządzenie montuje się na szynie TH35 (DIN) w standardowej rozdzielnicy modułowej. Przekrój przewodów przyłączeniowych należy dobrać odpowiednio do prądu znamionowego 63 A i spodziewanego obciążenia. Momenty dokręcania zacisków – zgodnie z dokumentacją producenta dołączoną do produktu.

FAQ

• Czy rozłącznik HAC306 pełni funkcję zabezpieczenia przeciążeniowego? Nie. Jest to wyłącznie rozłącznik izolacyjny – nie posiada wyzwalaczy przeciążeniowych ani zwarciowych. W obwodzie muszą być zastosowane oddzielne zabezpieczenia (np. wyłączniki nadprądowe, bezpieczniki).
• Jaki jest stopień ochrony rozłącznika? W danych technicznych nie podano konkretnego stopnia IP. Przy montażu w rozdzielnicy modułowej standardowo aparatura ma ochronę IP20. Ostateczny stopień ochrony zależy od zastosowanej obudowy rozdzielnicy.
• Czy można stosować rozłącznik do odłączania obwodów z silnikami? Tak, pod warunkiem że prąd znamionowy silnika nie przekracza 63 A, a zastosowano odpowiednie zabezpieczenia nadprądowe. Rozłącznik służy głównie do odłączania zasilania w celach serwisowych – nie jest przeznaczony do częstego łączenia w warunkach roboczych.
