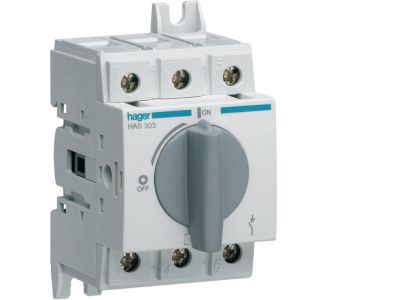

Modułowy rozłącznik izolacyjny obrotowy 3P 32A, rozmiar 1 | HAB303 Hager

Opis i Kluczowe Cechy

Modułowy rozłącznik izolacyjny obrotowy HAB303 to trójbiegunowe urządzenie przeznaczone do ręcznego łączenia i rozłączania obwodów obciążonych prądem znamionowym 32 A. Brak wyzwalaczy przeciążeniowych i zwarciowych gwarantuje prostą, niezawodną konstrukcję idealną do zastosowań, gdzie kluczowa jest pewna i bezpieczna izolacja obwodu. Dzięki kompaktowej budowie (rozmiar 1) oszczędza miejsce w rozdzielnicy.

• Prąd znamionowy 32 A: Umożliwia bezpieczne łączenie i rozłączanie obwodów o znacznym obciążeniu bez ryzyka uszkodzenia styków.
• Konstrukcja 3-biegunowa (3P): Pozwala na równoczesne odłączenie wszystkich trzech faz, zapewniając pełną izolację zasilanego urządzenia.
• Ręczne sterowanie obrotowe: Intuicyjna i pewna obsługa – wyraźnie wyczuwalne pozycje załączony/wyłączony potwierdzają stan łącza.
• Brak wyzwalaczy przeciążeniowych i zwarciowych: Gwarantuje niezawodność mechaniczną oraz eliminuje ryzyko niechcianego wyłączenia w obwodach, gdzie wymagana jest stała dostępność zasilania (np. obwody główne).
• Montaż na szynie TH35 (DIN): Szybki i prosty montaż w standardowych rozdzielnicach modułowych – idealne do nowych instalacji oraz modernizacji.

Zgodność z Normami

Rozłącznik izolacyjny HAB303 został zaprojektowany zgodnie z obowiązującymi normami europejskimi i standardem DIN. Posiada certyfikat CE, co potwierdza jego zgodność z wymogami bezpieczeństwa i jakości obowiązującymi na rynku Unii Europejskiej.

Zastosowanie

Rozłącznik HAB303 sprawdza się wszędzie tam, gdzie potrzebna jest ręczna, bezpieczna izolacja obwodów elektrycznych. Znajduje zastosowanie zarówno w instalacjach przemysłowych, jak i budynkach użyteczności publicznej.

• Rozłącznik główny w rozdzielnicach niskiego napięcia – umożliwia odcięcie zasilania całej instalacji podczas prac serwisowych.
• Izolacja obwodów odbiorników o mocy do 32 A (np. silniki, piece, maszyny) – zapewnia bezpieczeństwo podczas konserwacji i awarii.
• Sterowanie ręczne w systemach automatyki budynkowej – jako element odłączający obwody sterownicze lub zasilające szafy sterownicze.
• Zastosowanie w sieciach trójfazowych – jako przełącznik odcinający zasilanie w warsztatach, magazynach i małych zakładach produkcyjnych.

Wskazówki Montażowe

Montaż i wszelkie prace przy rozłączniku HAB303 mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie montuje się na szynie TH35 (DIN) w standardowej rozdzielnicy modułowej. Przed podłączeniem przewodów należy upewnić się, że ich przekrój jest dobrany do prądu znamionowego 32 A. Moment dokręcania zacisków – zgodnie z dokumentacją producenta. Po zamontowaniu należy sprawdzić poprawność działania – wyraźne przeskoczenie w pozycję ON/OFF.

FAQ

• Czy rozłącznik HAB303 może być używany jako wyłącznik główny? Tak. Dzięki konstrukcji izolacyjnej i braku wyzwalaczy nadaje się idealnie do roli rozłącznika głównego w instalacjach, gdzie wymagane jest ręczne odcięcie zasilania całego obwodu.
• Czy rozłącznik wymaga dodatkowego zabezpieczenia nadprądowego? Tak. Rozłącznik HAB303 nie posiada wyzwalaczy przeciążeniowych ani zwarciowych – w obwodzie należy zastosować zewnętrzne zabezpieczenia (np. wyłącznik nadprądowy) chroniące przed przeciążeniem i zwarciem.
• Jaki jest stopień ochrony tego rozłącznika? Producent nie podał stopnia IP dla tego modelu. Standardowo aparatura modułowa do montażu w rozdzielnicy ma stopień ochrony IP20 (ochrona przed dotknięciem palcem). Dokładne dane należy sprawdzić w karcie katalogowej producenta.
