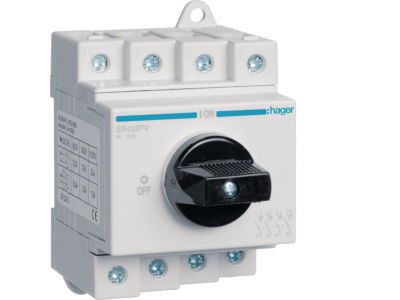

Modułowy rozłącznik izolacyjny do systemów fotowoltaicznych 4P 32A 1000 VDC | SB432PV Hager

Opis i Kluczowe Cechy

Modułowy rozłącznik izolacyjny SB432PV marki HAGER to wysokiej klasy aparat elektryczny zaprojektowany specjalnie do pracy w wymagających warunkach instalacji fotowoltaicznych. Urządzenie charakteryzuje się czterobiegunową konstrukcją (4P), która umożliwia skuteczne i bezpieczne odizolowanie generatora PV od falownika. Prąd znamionowy wynoszący 32 A oraz napięcie znamionowe łączeniowe na poziomie 1000 V DC sprawiają, że jest to idealne rozwiązanie dla nowoczesnych systemów o wysokim napięciu stałym. Solidna obudowa oraz precyzyjny mechanizm przełączający gwarantują długą żywotność i niezawodność, co jest kluczowe w systemach OZE, gdzie przestoje generują straty finansowe.

• Wysokie napięcie pracy: Przystosowany do obsługi napięć stałych do 1000 V DC, co pozwala na współpracę z rozbudowanymi łańcuchami modułów (strings).
• Prąd znamionowy 32 A: Zapewnia bezpieczne przewodzenie prądu w standardowych instalacjach domowych i komercyjnych.
• Konstrukcja 4-biegunowa: Umożliwia jednoczesne rozłączanie obu biegunów dwóch niezależnych stringów lub szeregowe łączenie styków dla zwiększenia bezpieczeństwa.
• Wskaźnik położenia styków: Wyraźna sygnalizacja stanu pracy urządzenia podnosi poziom bezpieczeństwa obsługi technicznej.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi dotyczącymi aparatury niskiego napięcia. Rozłącznik SB432PV spełnia wymagania normy IEC 60947-3, która definiuje parametry dla rozłączników, odłączników oraz zestawów łączników bezpiecznikowych. Dzięki temu projektanci i instalatorzy mają pewność, że urządzenie zachowa swoje właściwości izolacyjne nawet po wielokrotnych cyklach łączeniowych pod obciążeniem w specyficznych warunkach prądu stałego (DC).

Zastosowanie

Głównym obszarem zastosowania rozłącznika HAGER SB432PV są systemy fotowoltaiczne (PV). Urządzenie montowane jest zazwyczaj w rozdzielnicach prądu stałego (DC), pełniąc funkcję głównego wyłącznika bezpieczeństwa oraz elementu izolacyjnego niezbędnego podczas prac konserwacyjnych przy inwerterze. Może być stosowany zarówno w małych instalacjach prosumenckich, jak i w większych farmach fotowoltaicznych, gdzie wymagane jest pewne odcięcie zasilania DC przy zachowaniu wysokich parametrów izolacyjnych.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka z uprawnieniami SEP. Rozłącznik jest przystosowany do montażu na standardowej szynie DIN (TS35), co ułatwia jego integrację w typowych rozdzielnicach modułowych. Podczas instalacji należy zwrócić szczególną uwagę na odpowiedni moment dokręcania zacisków śrubowych, aby uniknąć zjawiska przegrzewania się styków przy przepływie wysokich prądów DC. Zaleca się stosowanie tulejek zaciskowych na końcach przewodów typu linka. Należy również zachować odpowiednią polaryzację zgodnie ze schematem umieszczonym na obudowie urządzenia.

FAQ

• Czy rozłącznik SB432PV może być używany w obwodach AC? Nie, urządzenie zostało zaprojektowane i zoptymalizowane wyłącznie do pracy w obwodach prądu stałego (DC) o napięciu do 1000 V.
• Jaka jest kategoria użytkowania tego aparatu? Rozłącznik spełnia wymagania kategorii DC-21B, co oznacza, że jest przeznaczony do przełączania obciążeń rezystancyjnych, w tym umiarkowanych przeciążeń.
• Czy urządzenie posiada możliwość blokady? Tak, konstrukcja dźwigni pozwala na zastosowanie blokady kłódkowej w pozycji otwartej (OFF), co jest kluczowe dla procedur LOTO (Lockout/Tagout) podczas serwisu.
