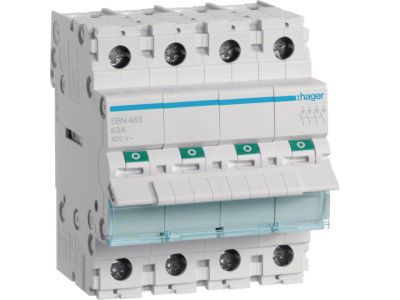

Modułowy rozłącznik izolacyjny 4P 63A 400VAC | SBN463 Hager

Opis i Kluczowe Cechy

Modułowy rozłącznik izolacyjny SBN463 marki HAGER to profesjonalny aparat łączeniowy zaprojektowany do pracy w sieciach prądu przemiennego o napięciu znamionowym 400V AC. Urządzenie charakteryzuje się czterobiegunową konstrukcją (4P), co pozwala na jednoczesne i bezpieczne odłączanie wszystkich faz układu zasilania. Prąd znamionowy wynoszący 63A sprawia, że jest to idealne rozwiązanie jako rozłącznik główny w rozdzielnicach niskiego napięcia, zapewniając skuteczne odcięcie zasilania w celach serwisowych lub awaryjnych.

• Wysoka obciążalność: Prąd znamionowy 63A pozwala na obsługę rozbudowanych obwodów o dużym poborze mocy.
• Konstrukcja 4-polowa: Zapewnia pełną izolację galwaniczną wszystkich przewodów fazowych w układach trójfazowych.
• Trwałość mechaniczna: Solidna obudowa i mechanizm dźwigni gwarantują długą żywotność nawet przy częstych operacjach łączeniowych.
• Wskaźnik położenia styków: Wyraźna sygnalizacja stanu pracy zwiększa bezpieczeństwo personelu technicznego.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami europejskimi dotyczącymi aparatury modułowej. Spełnia wymagania normy PN-EN 60947-3, co potwierdza jego właściwości jako rozłącznika izolacyjnego zdolnego do bezpiecznego manewrowania pod obciążeniem oraz zapewnienia bezpiecznej przerwy izolacyjnej w stanie otwartym. Brak możliwości współpracy z wyzwalaczami wzrostowymi i podnapięciowymi wynika ze specyfiki konstrukcji skupionej na maksymalnej niezawodności funkcji izolacyjnej.

Zastosowanie

Rozłącznik SBN463 znajduje szerokie zastosowanie w sektorze komercyjnym oraz przemysłowym. Jest dedykowany do montażu w rozdzielnicach głównych i piętrowych jako element sterujący i zabezpieczający. Idealnie sprawdza się w:

• Instalacjach przemysłowych jako główny wyłącznik zasilania maszyn i linii produkcyjnych.
• Budownictwie wielorodzinnym i użyteczności publicznej do sekcjonowania obwodów zasilających.
• Systemach automatyki budynkowej, gdzie wymagane jest pewne i fizyczne odłączenie zasilania od odbiorników.

Wskazówki Montażowe

Urządzenie jest przystosowane do montażu na standardowej szynie montażowej DIN (TH35), co zapewnia szybką i bezproblemową instalację w większości nowoczesnych rozdzielnic. Podczas montażu należy zwrócić szczególną uwagę na odpowiedni moment dokręcania zacisków śrubowych, aby zapobiec przegrzewaniu się styków przy pełnym obciążeniu 63A. Zaleca się stosowanie tulejek zaciskowych na przewodach typu linka, co zwiększa powierzchnię styku i poprawia stabilność połączenia elektrycznego. Konstrukcja modułowa pozwala na estetyczne i przejrzyste ułożenie aparatury wewnątrz obudowy.

FAQ

• Czy do rozłącznika SBN463 można dołożyć wyzwalacz wzrostowy? Nie, konstrukcja tego modelu nie przewiduje możliwości montażu akcesoriów takich jak wyzwalacze wzrostowe, podnapięciowe czy napięciowe.
• Czy urządzenie może pracować jako wyłącznik główny? Tak, parametry techniczne oraz funkcja izolacyjna pozwalają na stosowanie go jako głównego elementu rozłączającego w instalacji.
• Jaka jest liczba biegunów w tym modelu? Jest to aparat czterobiegunowy (4P), co umożliwia jednoczesne rozłączanie czterech torów prądowych.
