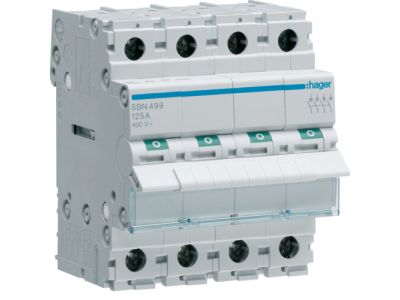

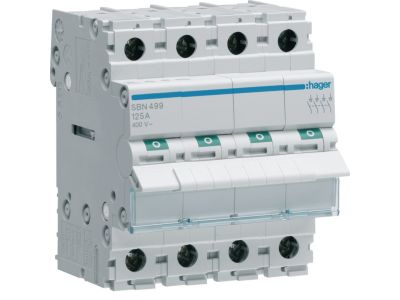

Modułowy rozłącznik izolacyjny 4P 125A 400VAC | SBN499 Hager

Opis i Kluczowe Cechy

Modułowy rozłącznik izolacyjny SBN499 marki HAGER to profesjonalny aparat łączeniowy zaprojektowany do pracy w zaawansowanych instalacjach elektrycznych niskiego napięcia. Urządzenie charakteryzuje się czterobiegunową konstrukcją (4P), co pozwala na jednoczesne i bezpieczne odłączanie wszystkich faz oraz toru neutralnego w sieciach trójfazowych. Prąd znamionowy wynoszący 125 A sprawia, że jest to idealne rozwiązanie do pełnienia funkcji rozłącznika głównego w rozdzielnicach obiektowych i przemysłowych. Solidna konstrukcja mechaniczna gwarantuje wysoką trwałość oraz pewność zadziałania w krytycznych momentach, zapewniając skuteczną przerwę izolacyjną niezbędną do bezpiecznego prowadzenia prac serwisowych.

• Prąd znamionowy 125A: Umożliwia obsługę obwodów o dużym obciążeniu, typowych dla zasilania budynków i linii produkcyjnych.
• Konstrukcja 4-polowa: Zapewnia pełną izolację układu 400VAC, zwiększając bezpieczeństwo personelu i urządzeń.
• Wysoka wytrzymałość: Aparat został zoptymalizowany pod kątem długotrwałej eksploatacji w trudnych warunkach rozdzielczych.
• Kompaktowa obudowa: Standardowy montaż modułowy pozwala na oszczędność miejsca w szafie sterowniczej.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami europejskimi dotyczącymi aparatury modułowej niskiego napięcia. Spełnienie wymagań normy PN-EN 60947-3 gwarantuje, że rozłącznik SBN499 posiada odpowiednie właściwości izolacyjne oraz zdolność do przewodzenia prądów roboczych i wytrzymywania prądów zwarciowych w określonym czasie. Urządzenie posiada certyfikację CE, co potwierdza jego bezpieczeństwo użytkowania oraz dopuszczenie do obrotu na rynku profesjonalnych instalacji elektroenergetycznych.

Zastosowanie

Rozłącznik izolacyjny HAGER SBN499 znajduje szerokie zastosowanie w sektorze komercyjnym oraz przemysłowym. Jest dedykowany do pełnienia roli rozłącznika głównego w tablicach rozdzielczych, gdzie wymagane jest pewne odcięcie zasilania od całej instalacji lub jej konkretnych sekcji. Doskonale sprawdza się w systemach zasilania budynków biurowych, hal magazynowych oraz w układach sterowania maszyn. Należy pamiętać, że model ten jest przeznaczony wyłącznie do ręcznego rozłączania obwodów prądowych – konstrukcja nie przewiduje możliwości współpracy z wyzwalaczami wzrostowymi, podnapięciowymi czy napięciowymi, co czyni go prostym i niezawodnym elementem toru prądowego.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka na standardowej szynie montażowej DIN (TH35). Aby zapewnić bezawaryjną pracę, należy zwrócić szczególną uwagę na odpowiedni moment dokręcania zacisków śrubowych, co zapobiega przegrzewaniu się styków przy prądzie znamionowym 125A. Zaleca się stosowanie przewodów o przekroju dostosowanym do maksymalnego obciążenia, dbając o prawidłowe osadzenie końcówek tulejkowych. Ze względu na brak możliwości montażu akcesoriów zdalnych (wyzwalaczy), aparat należy umieścić w miejscu łatwo dostępnym dla operatora w celu zapewnienia szybkiego dostępu do dźwigni manualnej.

FAQ

• Czy do rozłącznika SBN499 można dołożyć styk pomocniczy lub wyzwalacz? Nie, ten konkretny model nie posiada możliwości rozbudowy o wyzwalacze wzrostowe, podnapięciowe ani napięciowe. Jest to dedykowany aparat do manualnego rozłączania izolacyjnego.
• Jaka jest główna funkcja tego urządzenia? Służy on jako rozłącznik główny lub izolacyjny do bezpiecznego odłączania obwodów pod napięciem 400VAC, zapewniając widoczną lub pewną przerwę w obwodzie.
• Czy rozłącznik może pracować w sieciach jednofazowych? Tak, choć jest to aparat 4-biegunowy, może być wykorzystany w instalacjach o mniejszej liczbie faz, jednak najczęściej stosuje się go w pełnych układach trójfazowych z torem N.
