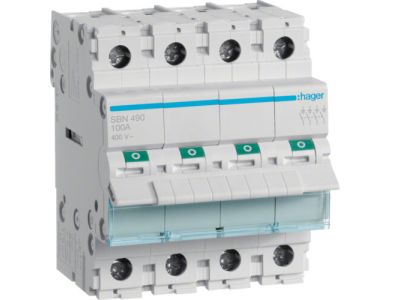

Modułowy rozłącznik izolacyjny 4P 100A 400VAC | SBN490 Hager

Opis i Kluczowe Cechy

Modułowy rozłącznik izolacyjny SBN490 marki HAGER to profesjonalne urządzenie łączeniowe zaprojektowane do pracy w najbardziej wymagających instalacjach elektrycznych. Jako aparat czterobiegunowy (4P), zapewnia on pełne odcięcie zasilania w układach trójfazowych z torem neutralnym, co jest kluczowe dla bezpieczeństwa prac serwisowych. Prąd znamionowy wynoszący 100A pozwala na stosowanie urządzenia jako rozłącznika głównego w rozdzielnicach obiektów komercyjnych oraz przemysłowych. Solidna konstrukcja mechaniczna gwarantuje wysoką trwałość łączeniową, a napięcie znamionowe 400V AC definiuje jego szerokie spektrum zastosowań w standardowych sieciach energetycznych.

• Czterobiegunowa konstrukcja (4P): Umożliwia jednoczesne rozłączanie wszystkich faz oraz przewodu neutralnego.
• Wysoki prąd znamionowy 100A: Pozwala na bezpieczne zarządzanie dużymi obciążeniami w rozdzielnicach głównych.
• Kompaktowa obudowa modułowa: Ułatwia montaż w standardowych szafach rozdzielczych przy zachowaniu oszczędności miejsca.
• Wskaźnik położenia styków: Zapewnia czytelną informację o stanie pracy urządzenia, podnosząc poziom bezpieczeństwa obsługi.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami dotyczącymi aparatury modułowej niskiego napięcia. Spełnienie wymagań normy IEC/EN 60947-3 gwarantuje, że rozłącznik SBN490 posiada odpowiednie właściwości izolacyjne oraz zdolność do przewodzenia prądów roboczych i wytrzymywania prądów przeciążeniowych w określonych warunkach. Urządzenie posiada certyfikację CE, co potwierdza jego dopuszczenie do obrotu na rynku europejskim jako komponentu bezpiecznego i sprawdzonego pod kątem technicznym.

Zastosowanie

Rozłącznik izolacyjny HAGER SBN490 znajduje szerokie zastosowanie w sektorze elektroinstalacyjnym. Jest dedykowany przede wszystkim jako rozłącznik główny w budownictwie wielorodzinnym, biurowcach oraz zakładach produkcyjnych. Służy do skutecznego odizolowania obwodów prądowych podczas prac konserwacyjnych, modernizacji instalacji lub w sytuacjach awaryjnych. Ze względu na brak możliwości współpracy z wyzwalaczami wzrostowymi, podnapięciowymi i napięciowymi, jest to rozwiązanie dedykowane do układów wymagających niezawodnego, ręcznego sterowania zasilaniem bez skomplikowanej automatyki pomocniczej.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka na standardowej szynie montażowej DIN (TS35). Podczas instalacji należy zwrócić szczególną uwagę na odpowiedni moment dokręcania zacisków śrubowych, co zapobiega przegrzewaniu się styków przy wysokich obciążeniach rzędu 100A. Zaleca się stosowanie przewodów o przekroju dostosowanym do prądu znamionowego, zapewniając stabilne połączenie elektryczne. Należy pamiętać, że konstrukcja SBN490 nie przewiduje montażu dodatkowych akcesoriów sterujących, takich jak wyzwalacze, co należy uwzględnić na etapie projektowania schematu rozdzielnicy.

FAQ

• Czy rozłącznik SBN490 może pełnić funkcję zabezpieczenia nadprądowego? Nie, rozłącznik izolacyjny służy wyłącznie do manewrowania obwodami i zapewnienia bezpiecznej przerwy izolacyjnej. Nie posiada on członów termicznych ani magnetycznych chroniących przed zwarciem lub przeciążeniem.
• Czy do tego modelu można dołożyć styk pomocniczy lub wyzwalacz? Zgodnie ze specyfikacją producenta, model ten nie posiada możliwości stosowania wyzwalaczy wzrostowych, podnapięciowych ani napięciowych.
• Jaka jest liczba biegunów w tym urządzeniu? Jest to aparat 4-biegunowy (4P), co oznacza, że rozłącza on trzy fazy oraz tor neutralny.
