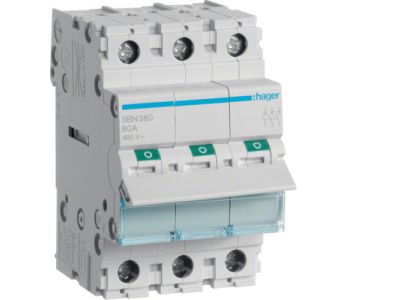

Modułowy rozłącznik izolacyjny 3P 80A 400VAC | SBN380 Hager

Opis i Kluczowe Cechy

Modułowy rozłącznik izolacyjny 3P 80A 400VAC o numerze katalogowym SBN380 to zaawansowane rozwiązanie od renomowanego producenta aparatury modułowej – firmy HAGER. Urządzenie zostało zaprojektowane z myślą o profesjonalnych instalacjach elektrycznych, gdzie wymagana jest najwyższa niezawodność oraz bezpieczeństwo podczas prac serwisowych. Jako aparat trójbiegunowy (3P), umożliwia jednoczesne odłączenie trzech faz zasilających w obwodach prądu przemiennego o napięciu znamionowym 400V AC.

Kluczową cechą rozłącznika SBN380 jest jego prąd znamionowy wynoszący 80A, co pozwala na obsługę obciążeń o dużej mocy w rozdzielnicach głównych i obiektowych. Konstrukcja aparatu skupia się na funkcji izolacyjnej, zapewniając bezpieczną przerwę izolacyjną w obwodzie, co jest niezbędne do ochrony personelu technicznego. Należy pamiętać, że model ten jest dedykowany do czystego rozłączania obwodów i nie posiada możliwości rozbudowy o akcesoria dodatkowe, takie jak wyzwalacze wzrostowe, podnapięciowe czy styki pomocnicze, co czyni go rozwiązaniem dedykowanym do konkretnych, stabilnych aplikacji zasilających.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami europejskimi dotyczącymi aparatury niskiego napięcia. Spełnia wymagania normy PN-EN 60947-3, która definiuje parametry dla rozłączników, odłączników oraz zestawów łączników z bezpiecznikami. Dzięki temu użytkownik ma pewność, że urządzenie gwarantuje deklarowaną wytrzymałość elektryczną oraz mechaniczną, a także zapewnia odpowiednie parametry izolacyjne wymagane w nowoczesnym budownictwie przemysłowym i mieszkaniowym. Stopień ochrony obudowy oraz zacisków został zoptymalizowany pod kątem montażu wewnątrz rozdzielnic, co minimalizuje ryzyko przypadkowego dotyku części pod napięciem.

Zastosowanie

Rozłącznik izolacyjny HAGER SBN380 znajduje szerokie zastosowanie w sektorze B2B, w tym w:

• Rozdzielnicach głównych: Jako główny element odcinający zasilanie całego obiektu lub konkretnej sekcji zasilającej.
• Instalacjach przemysłowych: Do izolowania maszyn i urządzeń technologicznych o dużym poborze prądu podczas przeglądów okresowych.
• Budownictwie komercyjnym: W biurowcach i centrach handlowych jako element zabezpieczający piony zasilające.
• Systemach sterowania: Gdzie wymagane jest pewne, ręczne odłączenie zasilania trójfazowego bez potrzeby stosowania zdalnego wyzwalania.

Wskazówki Montażowe

Montaż rozłącznika SBN380 powinien być przeprowadzony przez wykwalifikowanego elektryka z zachowaniem następujących zasad:

• Szyna DIN: Aparat jest przystosowany do standardowego montażu na szynie TS35 (DIN), co zapewnia szybką i stabilną instalację w większości typowych rozdzielnic.
• Moment dokręcania: Należy zwrócić szczególną uwagę na odpowiedni moment dokręcania śrub zaciskowych, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się przewodów przy prądzie 80A.
• Przekrój przewodów: Ze względu na prąd znamionowy 80A, należy stosować przewody o odpowiednio dobranym przekroju (zazwyczaj od 16 mm² do 35 mm² w zależności od typu przewodu i warunków ułożenia), aby zminimalizować spadki napięcia.
• Pozycja pracy: Urządzenie może pracować w dowolnej pozycji, jednak zaleca się montaż pionowy dla optymalnego chłodzenia konwekcyjnego.

FAQ

• Czy do rozłącznika SBN380 można dołożyć styk pomocniczy? Nie, konstrukcja tego modelu nie przewiduje montażu wyzwalaczy wzrostowych, podnapięciowych ani styków pomocniczych.
• Czy aparat może służyć jako zabezpieczenie nadprądowe? Nie, rozłącznik izolacyjny służy wyłącznie do manewrowania obwodami i zapewnienia przerwy izolacyjnej. Nie posiada on członów termicznych ani magnetycznych chroniących przed zwarciem lub przeciążeniem.
• Jaka jest liczba biegunów w tym modelu? Jest to aparat trójbiegunowy (3P), przeznaczony do rozłączania trzech faz jednocześnie.
