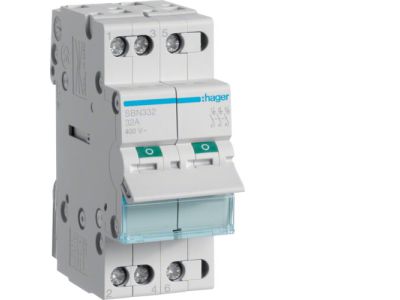

Modułowy rozłącznik izolacyjny 3P 32A 400VAC | SBN332 Hager

Opis i Kluczowe Cechy

Modułowy rozłącznik izolacyjny 3P 32A 400VAC marki HAGER, o numerze katalogowym SBN332, to wysokiej klasy aparat elektryczny zaprojektowany do pracy w profesjonalnych rozdzielnicach niskiego napięcia. Urządzenie charakteryzuje się trzema biegunami (3P), co pozwala na jednoczesne i bezpieczne odłączanie trzech faz zasilających w sieciach prądu przemiennego o napięciu znamionowym 400V AC. Prąd znamionowy wynoszący 32A sprawia, że jest to idealne rozwiązanie do zabezpieczania i izolowania obwodów o średnim obciążeniu, zapewniając stabilność pracy instalacji.

• Trójbiegunowa konstrukcja: Umożliwia kompleksowe rozłączanie zasilania w układach trójfazowych.
• Prąd znamionowy 32A: Optymalny dla szerokiego spektrum odbiorników w budownictwie mieszkaniowym i komercyjnym.
• Wysoka trwałość mechaniczna: Solidna obudowa i mechanizm dźwigni gwarantują długą żywotność nawet przy częstym przełączaniu.
• Kompaktowa budowa: Standardowa szerokość modułowa ułatwia montaż w typowych szafach rozdzielczych.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami europejskimi dotyczącymi aparatury modułowej. Rozłącznik SBN332 spełnia wymagania normy PN-EN 60947-3, co potwierdza jego zdolność do bezpiecznego pełnienia funkcji izolacyjnej oraz łączeniowej w warunkach przemysłowych i domowych. Posiada certyfikację CE, co jest gwarancją bezpieczeństwa użytkowania oraz wysokiej jakości wykonania, charakterystycznej dla produktów marki HAGER.

Zastosowanie

Rozłącznik izolacyjny SBN332 znajduje szerokie zastosowanie jako rozłącznik główny w tablicach rozdzielczych. Jest dedykowany do ręcznego rozłączania obwodów prądowych w celu przeprowadzenia prac konserwacyjnych, naprawczych lub w sytuacjach awaryjnych. Dzięki swojej charakterystyce, doskonale sprawdza się w:

• Instalacjach domowych jako główny wyłącznik zasilania.
• Rozdzielnicach obiektów biurowych i handlowych.
• Układach sterowania maszyn, gdzie wymagana jest fizyczna przerwa izolacyjna.

Ważną informacją techniczną jest fakt, że konstrukcja tego modelu nie przewiduje możliwości współpracy z wyzwalaczami wzrostowymi, podnapięciowymi ani napięciowymi, co należy uwzględnić na etapie projektowania systemu automatyki.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka. Rozłącznik jest przystosowany do montażu na standardowej szynie DIN (TS35), co zapewnia szybką i stabilną instalację. Podczas podłączania przewodów należy zwrócić szczególną uwagę na moment dokręcania zacisków śrubowych, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się punktów połączeniowych. Zaleca się stosowanie tulejek zaciskowych w przypadku przewodów typu linka, co zwiększa bezpieczeństwo i pewność połączenia.

FAQ

• Czy rozłącznik SBN332 może pełnić funkcję zabezpieczenia nadprądowego? Nie, rozłącznik izolacyjny służy wyłącznie do manewrowania obwodami i zapewnienia przerwy izolacyjnej. Nie posiada członów termicznych ani magnetycznych chroniących przed zwarciem lub przeciążeniem.
• Czy do tego modelu mogę dołożyć styk pomocniczy lub wyzwalacz? Zgodnie ze specyfikacją producenta, model SBN332 nie posiada możliwości montażu dodatkowych wyzwalaczy wzrostowych, podnapięciowych ani napięciowych.
• Na jakie napięcie znamionowe jest przewidziany ten aparat? Urządzenie jest dedykowane do pracy w sieciach o napięciu znamionowym 400V AC.
