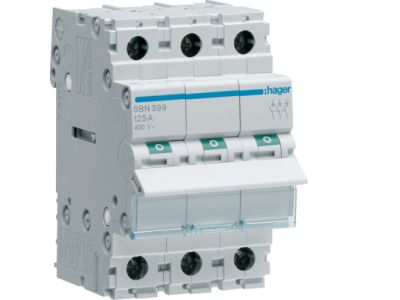

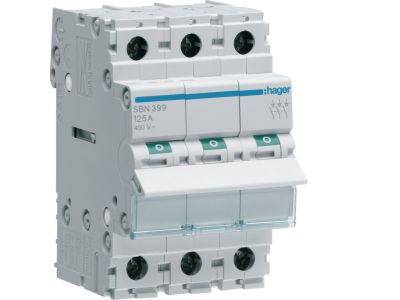

Modułowy rozłącznik izolacyjny 3P 125A 400VAC | SBN399 Hager

Opis i Kluczowe Cechy

Modułowy rozłącznik izolacyjny 3P 125A 400VAC o numerze katalogowym SBN399 to wysokiej klasy aparat elektryczny zaprojektowany przez renomowaną firmę HAGER. Urządzenie to pełni kluczową rolę w nowoczesnych rozdzielnicach elektrycznych, służąc jako główny element odcinający zasilanie. Dzięki prądowi znamionowemu wynoszącemu 125 A, rozłącznik ten jest przystosowany do pracy w obwodach o dużym obciążeniu, zapewniając niezawodne i bezpieczne rozłączanie pod obciążeniem. Konstrukcja trójbiegunowa (3P) pozwala na jednoczesne odcięcie trzech faz zasilających w sieciach prądu przemiennego o napięciu znamionowym 400 V AC. Aparat charakteryzuje się wysoką wytrzymałością mechaniczną oraz precyzyjnym mechanizmem przełączającym, co gwarantuje długowieczność nawet przy częstych operacjach łączeniowych.

• Prąd znamionowy 125 A: Umożliwia obsługę rozbudowanych instalacji przemysłowych i komercyjnych.
• Konstrukcja 3-biegunowa: Zapewnia pełną izolację trzech faz w układach trójfazowych.
• Napięcie znamionowe 400 V AC: Standardowe napięcie pracy dla europejskich systemów elektroenergetycznych.
• Kompaktowa obudowa modułowa: Pozwala na łatwy montaż w standardowych rozdzielnicach na szynie DIN.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami europejskimi dotyczącymi aparatury modułowej niskiego napięcia. Spełnienie wymagań normy PN-EN 60947-3 gwarantuje, że rozłącznik SBN399 zapewnia bezpieczną przerwę izolacyjną, niezbędną do prowadzenia prac konserwacyjnych w obrębie instalacji elektrycznej. Urządzenie posiada certyfikację CE, co potwierdza jego dopuszczenie do obrotu na rynku Unii Europejskiej oraz wysoką jakość wykonania komponentów wewnętrznych.

Zastosowanie

Rozłącznik izolacyjny HAGER SBN399 znajduje szerokie zastosowanie w sektorze budownictwa wielorodzinnego, obiektach użyteczności publicznej oraz w przemyśle. Jest on dedykowany do pełnienia funkcji rozłącznika głównego w rozdzielnicach piętrowych i głównych. Służy do skutecznego izolowania obwodów prądowych w celu zabezpieczenia personelu podczas prac serwisowych. Należy pamiętać, że model ten jest dedykowany wyłącznie do funkcji izolacyjnych i łączeniowych – konstrukcja aparatu nie przewiduje możliwości rozbudowy o akcesoria dodatkowe, takie jak wyzwalacze wzrostowe, podnapięciowe czy styki pomocnicze, co czyni go rozwiązaniem dedykowanym dla instalacji wymagających prostoty i maksymalnej niezawodności bez zbędnej automatyki.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka z uprawnieniami SEP. Rozłącznik SBN399 montuje się na standardowej szynie montażowej TH35 (DIN). Podczas instalacji należy zwrócić szczególną uwagę na odpowiedni moment dokręcania zacisków śrubowych, aby uniknąć przegrzewania się styków przy prądzie 125 A. Zaleca się stosowanie przewodów o przekroju dostosowanym do maksymalnego obciążenia prądowego, co zminimalizuje spadki napięcia i straty energii. Przed uruchomieniem należy upewnić się, że wszystkie połączenia są sztywne, a aparat jest stabilnie osadzony na szynie.

FAQ

• Czy do rozłącznika SBN399 można dołożyć wyzwalacz zdalny? Nie, ten model nie posiada możliwości montażu wyzwalaczy wzrostowych, podnapięciowych ani napięciowych.
• Czy urządzenie może pracować jako wyłącznik nadprądowy? Nie, rozłącznik izolacyjny służy wyłącznie do ręcznego załączania i odłączania obwodów. Nie posiada członów termicznych ani magnetycznych chroniących przed zwarciem lub przeciążeniem.
• Jaka jest liczba biegunów w tym modelu? Jest to aparat 3-biegunowy (3P), przeznaczony do obwodów trójfazowych.
