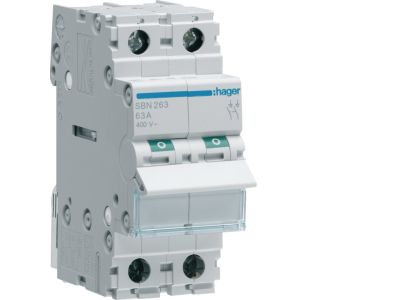

Modułowy rozłącznik izolacyjny 2P 63A 400VAC | SBN263 Hager

Opis i Kluczowe Cechy

Modułowy rozłącznik izolacyjny SBN263 marki HAGER to wysokiej klasy aparat elektryczny zaprojektowany do pełnienia funkcji rozłącznika głównego w rozdzielnicach niskiego napięcia. Urządzenie charakteryzuje się dwubiegunową konstrukcją (2P), co pozwala na jednoczesne odłączanie dwóch torów prądowych, zapewniając pełną izolację obwodu od źródła zasilania. Prąd znamionowy wynoszący 63 A umożliwia bezpieczną pracę w instalacjach o znacznym obciążeniu, a napięcie znamionowe izolacji 400 V AC gwarantuje niezawodność w standardowych sieciach trójfazowych i jednofazowych.

• Wysoka obciążalność: Prąd znamionowy 63 A pozwala na obsługę rozbudowanych sekcji odbiorczych.
• Trwałość mechaniczna: Solidna konstrukcja obudowy zapewnia długą żywotność nawet przy częstych operacjach łączeniowych.
• Wyraźna sygnalizacja: Intuicyjna dźwignia sterująca jednoznacznie wskazuje stan styków urządzenia.
• Kompaktowa budowa: Standardowa szerokość modułowa ułatwia montaż w typowych szafach rozdzielczych.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami europejskimi dotyczącymi aparatury modułowej. Spełnienie wymagań normy PN-EN 60947-3 gwarantuje, że rozłącznik SBN263 jest w pełni przystosowany do pracy jako aparat izolacyjny, zapewniając bezpieczną przerwę izolacyjną wymaganą przy pracach konserwacyjnych. Brak możliwości współpracy z wyzwalaczami wzrostowymi, podnapięciowymi i napięciowymi wynika ze specyfiki konstrukcyjnej serii SBN, która stawia na maksymalną prostotę i niezawodność w funkcji rozłączania ręcznego.

Zastosowanie

Rozłącznik izolacyjny HAGER SBN263 znajduje szerokie zastosowanie w budownictwie mieszkaniowym, komercyjnym oraz przemysłowym. Jako rozłącznik główny, stanowi kluczowy element bezpieczeństwa w każdej rozdzielnicy, umożliwiając szybkie i całkowite odcięcie zasilania od wybranych sekcji instalacji. Jest idealnym rozwiązaniem do izolowania obwodów prądowych podczas modernizacji, napraw lub przeglądów okresowych. Dzięki swojej charakterystyce, doskonale sprawdza się w układach, gdzie wymagana jest wysoka niezawodność bez konieczności stosowania zdalnego sterowania wyzwalaczami.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka na standardowej szynie montażowej DIN (TS35). Aby zapewnić optymalne parametry pracy, należy zwrócić szczególną uwagę na odpowiedni moment dokręcania zacisków śrubowych, co zapobiega przegrzewaniu się styków przy pełnym obciążeniu 63 A. Przewody o odpowiednim przekroju powinny być starannie odizolowane i osadzone w zaciskach. Konstrukcja zacisków HAGER minimalizuje ryzyko błędnego wprowadzenia przewodu, co znacząco przyspiesza prace instalacyjne i podnosi poziom bezpieczeństwa całej rozdzielnicy.

FAQ

• Czy do rozłącznika SBN263 można dołożyć wyzwalacz wzrostowy? Nie, konstrukcja tego modelu nie przewiduje możliwości montażu akcesoriów takich jak wyzwalacze wzrostowe, podnapięciowe czy napięciowe.
• Jaka jest liczba biegunów w tym modelu? Jest to rozłącznik dwubiegunowy (2P), co oznacza, że rozłącza dwa tory prądowe jednocześnie.
• Czy urządzenie może pracować jako wyłącznik nadprądowy? Nie, rozłącznik izolacyjny służy wyłącznie do ręcznego załączania i odłączania obwodów. Nie posiada członów termicznych ani magnetycznych chroniących przed zwarciem lub przeciążeniem.
