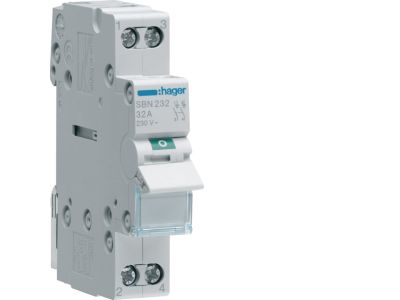

Modułowy rozłącznik izolacyjny 2P 32A 230VAC | SBN232 Hager

Opis i Kluczowe Cechy

Modułowy rozłącznik izolacyjny SBN232 to dwubiegunowe urządzenie przeznaczone do rozłączania i izolowania obwodów prądowych zasilanych napięciem 230V AC. Dzięki prądowi znamionowemu 32 A zapewnia bezpieczną pracę w instalacjach o znacznym obciążeniu, a konstrukcja modułowa (standardowa szerokość na szynę DIN TH35) ułatwia montaż w rozdzielnicach.

• Prąd znamionowy 32 A: umożliwia bezpieczne odłączanie obwodów o dużym obciążeniu, minimalizując ryzyko przegrzania styków.
• Napięcie znamionowe 230V AC: dedykowany do standardowych domowych i przemysłowych instalacji jednofazowych.
• 2 bieguny (2P): rozłącza jednocześnie przewód fazowy i neutralny, zapewniając pełną izolację galwaniczną odbiornika.
• Konstrukcja modułowa: montaż na szynie TH35, zgodny z typowym wyposażeniem rozdzielnic.
• Brak możliwości stosowania wyzwalaczy wzrostowych, podnapięciowych i napięciowych: urządzenie przeznaczone wyłącznie do ręcznego rozłączania – brak opcji automatyki zabezpieczeniowej.

Zgodność z Normami

Rozłącznik SBN232 został zaprojektowany i wyprodukowany zgodnie z europejskimi standardami oraz posiada certyfikat CE, co potwierdza spełnienie wymogów bezpieczeństwa użytkowania. Urządzenie przeznaczone do montażu w rozdzielnicach wg normy DIN.

Zastosowanie

Rozłącznik izolacyjny SBN232 stosowany jest jako rozłącznik główny lub izolacyjny w obwodach, gdzie niezbędne jest bezpieczne odcięcie zasilania w celu prac serwisowych lub modernizacyjnych.

• Rozłączanie główne obwodów w domowych i przemysłowych tablicach rozdzielczych.
• Izolacja galwaniczna odbiorników (np. silników, grzałek, oświetlenia) przy pracach konserwacyjnych.
• Odłączanie zasilania w obwodach sterowania i automatyki (bez funkcji wyzwalaczy).
• Stosowanie w rozdzielnicach budynków mieszkalnych, biurowych i lekkiego przemysłu.

Wskazówki Montażowe

Montaż i demontaż rozłącznika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem obowiązujących norm bezpieczeństwa. Przed przystąpieniem do prac bezwzględnie odłącz napięcie zasilające. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów należy dobrać odpowiednio do prądu znamionowego (32 A). Moment dokręcania śrub zacisków – zgodnie z dokumentacją producenta. Po zakończeniu montażu sprawdzić poprawność połączeń.

FAQ

• Czy rozłącznik SBN232 posiada podświetlenie sygnalizacyjne? W danych technicznych produktu nie przewidziano opcji podświetlenia. Urządzenie służy wyłącznie do rozłączania i izolacji – nie pełni funkcji sygnalizacyjnej.
• Jaki stopień ochrony IP ma rozłącznik? Standardowo aparatura modułowa montowana w rozdzielnicach posiada stopień ochrony IP20 (ochrona przed dotykiem i ciałami stałymi >12,5 mm). Nie jest jednak to konkretny parametr podany w karcie katalogowej produktu – zaleca się zamknięcie w obudowie rozdzielnicy o odpowiedniej klasie szczelności.
• Czy rozłącznik może pracować w trybie automatycznym (np. z wyzwalaczami)? Nie. Producent wyraźnie wskazuje brak możliwości stosowania wyzwalaczy wzrostowych, podnapięciowych i napięciowych. Urządzenie przeznaczone jest wyłącznie do ręcznego sterowania (dźwignia rozłącznika).
