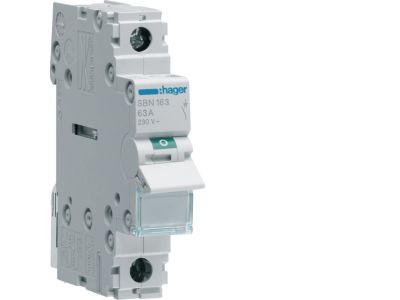

Modułowy rozłącznik izolacyjny 1P 63A 230VAC | SBN163 Hager

Opis i Kluczowe Cechy

Modułowy rozłącznik izolacyjny SBN163 renomowanej marki HAGER to kluczowy element aparatury modułowej, zaprojektowany z myślą o bezpiecznym i skutecznym rozłączaniu obwodów prądowych w instalacjach niskiego napięcia. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 63A, co pozwala na obsługę obciążeń o znacznej mocy w układach jednofazowych przy napięciu znamionowym 230V AC. Jako aparat jednobiegunowy (1P), zajmuje on tylko jeden moduł w rozdzielnicy, co pozwala na optymalne zagospodarowanie przestrzeni na szynie DIN.

• Wysoka obciążalność: Prąd znamionowy 63A umożliwia stosowanie urządzenia jako rozłącznika głównego w rozdzielnicach mieszkaniowych i komercyjnych.
• Trwałość mechaniczna: Solidna konstrukcja obudowy gwarantuje długą żywotność i niezawodność operacyjną nawet przy częstym przełączaniu.
• Wyraźna sygnalizacja: Ergonomiczna dźwignia zapewnia jednoznaczną informację o stanie styków, co podnosi poziom bezpieczeństwa obsługi.
• Kompaktowa budowa: Szerokość jednego modułu (17,5 mm) ułatwia montaż w gęsto upakowanych tablicach rozdzielczych.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami europejskimi dotyczącymi aparatury łączeniowej niskiego napięcia. Spełnienie wymagań normy PN-EN 60947-3 gwarantuje, że rozłącznik SBN163 zapewnia skuteczną izolację bezpieczną, co jest kluczowe podczas prowadzenia prac konserwacyjnych w instalacji elektrycznej. Urządzenie posiada certyfikację CE, co potwierdza jego dopuszczenie do obrotu na rynku Unii Europejskiej oraz wysoką jakość wykonania typową dla produktów marki HAGER.

Zastosowanie

Rozłącznik izolacyjny SBN163 znajduje szerokie zastosowanie w nowoczesnym budownictwie oraz przemyśle. Jest on dedykowany do:

• Rozdzielnic głównych: Pełnienie funkcji głównego wyłącznika zasilania, umożliwiającego całkowite odcięcie napięcia od instalacji.
• Obwodów odbiorczych: Izolowanie poszczególnych sekcji instalacji w celu przeprowadzenia bezpiecznych prac serwisowych.
• Systemów automatyki: Jako element odcinający zasilanie w szafach sterowniczych.

Ważną informacją techniczną jest fakt, że model ten nie posiada możliwości rozbudowy o akcesoria dodatkowe, takie jak wyzwalacze wzrostowe, podnapięciowe czy napięciowe, co należy uwzględnić na etapie projektowania systemu zabezpieczeń.

Wskazówki Montażowe

Montaż rozłącznika SBN163 powinien być przeprowadzony przez wykwalifikowanego elektryka. Urządzenie jest przystosowane do montażu na standardowej szynie montażowej TH35 (DIN). Podczas instalacji należy zwrócić szczególną uwagę na:

• Moment dokręcania: Należy stosować odpowiedni moment dokręcania zacisków śrubowych, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się przewodów.
• Przekrój przewodów: Zaciski urządzenia są przystosowane do przyłączenia przewodów o przekrojach odpowiadających prądowi 63A, co zapewnia stabilne przesyłanie energii bez strat.
• Pozycja montażowa: Aparat może być montowany w dowolnej pozycji na szynie, jednak zaleca się zachowanie standardowego kierunku zasilania (od góry lub od dołu, zgodnie ze schematem instalacji).

FAQ

• Czy rozłącznik SBN163 może pełnić funkcję zabezpieczenia nadprądowego? Nie, rozłącznik izolacyjny służy wyłącznie do manewrowego i izolacyjnego rozłączania obwodów. Nie posiada on członów termicznych ani magnetycznych chroniących przed przeciążeniem lub zwarciem.
• Czy do tego modelu mogę dołożyć styk pomocniczy? Zgodnie ze specyfikacją producenta, model SBN163 nie współpracuje z wyzwalaczami wzrostowymi, podnapięciowymi ani napięciowymi.
• Jakie jest napięcie znamionowe pracy? Urządzenie jest przeznaczone do pracy w układach o napięciu znamionowym 230V AC.
