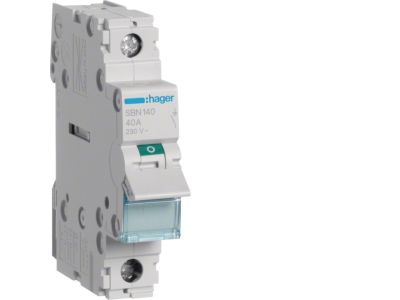

Modułowy rozłącznik izolacyjny 1P 40A 230VAC | SBN140 Hager

Opis i Kluczowe Cechy

Modułowy rozłącznik izolacyjny SBN140 marki HAGER to profesjonalny aparat łączeniowy zaprojektowany do pracy w instalacjach niskiego napięcia o prądzie znamionowym 40 A. Urządzenie charakteryzuje się jednobiegunową konstrukcją (1P), co pozwala na skuteczne i bezpieczne rozłączanie pojedynczego toru prądowego w rozdzielnicach modułowych. Jako rozłącznik główny, aparat ten zapewnia fizyczną przerwę izolacyjną w obwodzie, co jest kluczowe dla bezpieczeństwa personelu podczas prac serwisowych i konserwacyjnych. Solidna konstrukcja obudowy gwarantuje długą żywotność mechaniczną oraz elektryczną, a ergonomiczna dźwignia pozwala na jednoznaczną identyfikację stanu styków.

• Prąd znamionowy 40 A umożliwiający obsługę obciążeń o znacznej mocy.
• Napięcie znamionowe 230 V AC dedykowane do standardowych sieci jednofazowych.
• Kompaktowa szerokość jednego modułu (17,5 mm) oszczędzająca miejsce na szynie DIN.
• Wysoka wytrzymałość dielektryczna zapewniająca bezpieczeństwo izolacyjne.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami europejskimi dotyczącymi aparatury modułowej niskiego napięcia. Spełnia wymagania normy PN-EN 60947-3, co potwierdza jego zdolność do bezpiecznego manewrowania prądami roboczymi oraz pełnienia funkcji izolacyjnej. Dzięki certyfikacji uznanego producenta, jakim jest HAGER, użytkownik ma pewność, że urządzenie przeszło rygorystyczne testy jakościowe i bezpieczeństwa, co jest niezbędne w profesjonalnych instalacjach elektroenergetycznych.

Zastosowanie

Rozłącznik SBN140 znajduje szerokie zastosowanie w budownictwie mieszkaniowym, komercyjnym oraz przemysłowym. Jest idealnym rozwiązaniem jako główny wyłącznik zasilania w małych rozdzielnicach lub jako rozłącznik sekcyjny dla poszczególnych grup obwodów. Dzięki swojej charakterystyce, doskonale sprawdza się w układach sterowania i automatyki, gdzie wymagane jest pewne odcięcie zasilania od odbiorników. Należy pamiętać, że model ten jest dedykowany wyłącznie do rozłączania obwodów i nie posiada możliwości rozbudowy o akcesoria takie jak wyzwalacze wzrostowe, podnapięciowe czy styki pomocnicze.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka na standardowej szynie montażowej TH35 (DIN). Podczas instalacji należy zwrócić szczególną uwagę na odpowiedni moment dokręcania zacisków śrubowych, co zapobiega przegrzewaniu się styków i zapewnia stabilne połączenie elektryczne. Przekrój przewodów przyłączeniowych powinien być dobrany zgodnie z prądem znamionowym 40 A oraz aktualnymi przepisami SEP. Aparat jest przystosowany do pracy w pionowej lub poziomej pozycji montażowej, co zwiększa elastyczność podczas projektowania układu rozdzielnicy.

FAQ

• Czy do rozłącznika SBN140 można dołożyć wyzwalacz wzrostowy? Nie, konstrukcja tego modelu nie przewiduje współpracy z wyzwalaczami wzrostowymi, podnapięciowymi ani napięciowymi.
• Jaka jest funkcja izolacyjna tego urządzenia? Rozłącznik zapewnia bezpieczną przerwę izolacyjną, co oznacza, że po otwarciu styków odległość między nimi jest wystarczająca, aby zagwarantować bezpieczeństwo przy pracach pod napięciem w dalszej części instalacji.
• Czy urządzenie może pracować jako zabezpieczenie nadprądowe? Nie, rozłącznik izolacyjny służy wyłącznie do manewrowania prądami i izolowania obwodów. Nie posiada on członów termicznych ani magnetycznych chroniących przed przeciążeniem lub zwarciem.
