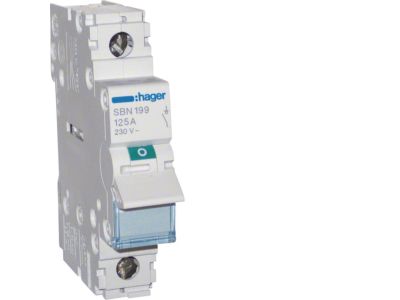

Modułowy rozłącznik izolacyjny 1P 125A 230VAC | SBN199 Hager

Opis i Kluczowe Cechy

Modułowy rozłącznik izolacyjny SBN199 to jednobiegunowe urządzenie przeznaczone do bezpiecznego odłączania obwodów elektrycznych. Prąd znamionowy 125 A i napięcie 230 V AC pozwalają na stosowanie w obwodach o dużym obciążeniu, zapewniając pewną przerwę izolacyjną. Kompaktowa konstrukcja modułowa umożliwia montaż w standardowych rozdzielnicach.

• Prąd znamionowy 125 A: gwarantuje bezpieczną pracę w obwodach o znacznym obciążeniu bez ryzyka przegrzania styków.
• Napięcie znamionowe 230 V AC: odpowiednie do typowych instalacji jednofazowych, zapewnia pewne odłączenie obwodu.
• 1 biegun (jednobiegunowy): pozwala na odłączanie przewodu fazowego w obwodach jednofazowych, co jest standardem w rozdzielnicach.
• Funkcja rozłącznika izolacyjnego: zapewnia widoczną przerwę izolacyjną w pozycji OFF, co zwiększa bezpieczeństwo podczas prac serwisowych.
• Modułowa budowa: ułatwia montaż na szynie DIN TH35 w rozdzielnicach głównych i podrozdzielnicach.

Zgodność z Normami

Rozłącznik izolacyjny SBN199 został zaprojektowany zgodnie z obowiązującymi europejskimi normami oraz standardem DIN. Posiada certyfikat CE potwierdzający zgodność z wymaganiami dyrektyw unijnych. Produkt spełnia rygorystyczne wymagania dotyczące bezpieczeństwa i niezawodności w instalacjach elektrycznych.

Zastosowanie

Modułowy rozłącznik izolacyjny SBN199 znajduje zastosowanie wszędzie tam, gdzie wymagane jest bezpieczne, ręczne odłączanie napięcia w obwodach jednofazowych. Idealnie sprawdza się jako główne zabezpieczenie odcinające w rozdzielnicach oraz w systemach automatyki budynkowej.

• Główny wyłącznik odcinający w rozdzielnicy mieszkaniowej lub biurowej.
• Odłączanie obwodu zasilającego przed przystąpieniem do prac konserwacyjnych i serwisowych.
• Zabezpieczenie od strony zasilania urządzeń takich jak piece, kotły czy pompy ciepła.
• Element rozdzielnic w obiektach przemysłowych i usługowych wymagających ręcznego, bezpiecznego odcięcia zasilania.

Wskazówki Montażowe

Montaż rozłącznika izolacyjnego może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Urządzenie przeznaczone jest do montażu na szynie DIN TH35 (35 mm) w rozdzielnicach elektrycznych. Przed rozpoczęciem jakichkolwiek prac bezwzględnie odłącz napięcie zasilające i upewnij się, że obwód jest odłączony. Moment dokręcania zacisków oraz przekrój przyłączanych przewodów należy dobrać zgodnie z dokumentacją techniczną producenta. Dla prądu 125 A zaleca się zastosowanie przewodów o odpowiednim przekroju (min. 35 mm² Cu).

FAQ

• Czy rozłącznik posiada podświetlenie? Nie, jest to rozłącznik izolacyjny bez funkcji podświetlenia. Sygnalizacja stanu załączenia odbywa się poprzez wzrokową kontrolę położenia dźwigni.
• Jaki jest stopień ochrony IP? Dla aparatury modułowej montowanej w rozdzielnicy standardowo przyjmuje się IP20 od strony czołowej. Dokładne dane dotyczące IP znajdują się w karcie katalogowej produktu.
• Jaki jest tryb pracy styku – NO czy NC? Rozłącznik izolacyjny nie jest stycznikiem ani przyciskiem – pełni funkcję odłącznika, który w pozycji wyłączenia zapewnia widoczną, bezpieczną przerwę izolacyjną. Nie ma styków pomocniczych w standardowym wykonaniu.
