Modułowy rozłącznik bezpiecznikowy poziomy D02 4P 63A 400VAC 110/220VDC | L74M Hager

Opis i Kluczowe Cechy

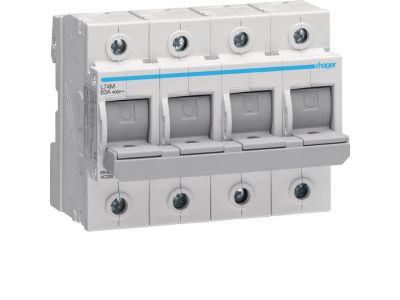

Modułowy rozłącznik bezpiecznikowy poziomy D02 symbol L74M to rozwiązanie przeznaczone do stosowania w rozdzielnicach przemysłowych i energetyce zawodowej. Urządzenie o czterech biegunach (4P) umożliwia jednoczesne odłączanie wszystkich przewodów fazowych oraz neutralnego, co zapewnia kompletną separację obwodu. Prąd znamionowy 63 A pozwala na bezpieczną pracę w obwodach o znacznym obciążeniu, bez ryzyka przegrzania styków. Napięcie znamionowe 400 VAC oraz 110/220 VDC daje elastyczność zastosowania zarówno w sieciach prądu przemiennego, jak i stałego.

• 4 bieguny (4P): kompleksowe odłączanie wszystkich przewodów obwodu – podwyższone bezpieczeństwo przy pracach serwisowych.
• Prąd znamionowy 63 A: wysoka obciążalność prądowa odpowiednia dla linii głównych i odbiorów o dużym poborze energii.
• Napięcie pracy 400 VAC / 110-220 VDC: uniwersalność zastosowania w instalacjach przemiennego i stałego napięcia.
• Współpraca z wkładkami bezpiecznikowymi D02: standardowe zabezpieczenie nadprądowe z możliwością wizualnej kontroli zadziałania przez okienko kontrolne rozłącznika.
• Montaż na szynie TH35 (DIN): szybki i pewny montaż w rozdzielnicy bez użycia narzędzi.

Zgodność z Normami

Rozłącznik bezpiecznikowy L74M jest zgodny z europejskimi standardami bezpieczeństwa oraz posiada certyfikat CE. Produkt został zaprojektowany i wyprodukowany zgodnie z wymaganiami norm dotyczących aparatury modułowej, co gwarantuje niezawodność i bezpieczeństwo użytkowania w instalacjach przemysłowych i komercyjnych.

Zastosowanie

Rozłącznik bezpiecznikowy D02 sprawdza się wszędzie tam, gdzie wymagane jest bezpieczne odcięcie zasilania oraz zabezpieczenie nadprądowe za pomocą wkładek topikowych. Idealny do rozdzielnic głównych i podrozdzielnic w przemyśle, budynkach użyteczności publicznej oraz instalacjach energetyki zawodowej.

• Zabezpieczanie obwodów odbiorczych i rozdzielczych w halach produkcyjnych i magazynach.
• Stosowanie w rozdzielnicach głównych budynków wielorodzinnych i komercyjnych.
• W systemach sterowania i automatyki przemysłowej jako element odłączający zasilanie szaf sterowniczych.
• Jako rozłącznik bezpiecznikowy w instalacjach fotowoltaicznych (po stronie DC) – przy napięciu stałym do 220 V.

Wskazówki Montażowe

Montaż urządzenia może być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie należy odłączyć napięcie w całej rozdzielnicy. Rozłącznik montuje się na szynie TH35 (DIN) w standardowej rozdzielnicy modułowej. Momenty dokręcania zacisków oraz przekrój podłączanych przewodów należy dobierać zgodnie z dokumentacją producenta oraz obowiązującymi przepisami (prąd znamionowy 63 A wymaga odpowiedniego przekroju żył). Po zakończeniu montażu zaleca się sprawdzenie działania mechanizmu przełączania i wizualne potwierdzenie prawidłowego osadzenia wkładki bezpiecznikowej.

FAQ

• Czy rozłącznik posiada podświetlenie lub sygnalizację LED? Nie, rozłącznik L74M nie jest wyposażony w podświetlenie. Stan zadziałania wkładki bezpiecznikowej można sprawdzić wzrokowo przez przezroczyste okienko kontrolne na obudowie.
• Jaki jest stopień ochrony (IP) tego rozłącznika? Producent nie podaje konkretnej wartości IP dla tego modelu. Standardowo aparatura modułowa montowana w rozdzielnicy osiąga stopień ochrony IP20 (ochrona przed dotykiem palcem), dopiero obudowa rozdzielnicy zapewnia wyższe IP.
• Jaki tryb pracy styku realizuje rozłącznik? Jest to rozłącznik izolacyjny – po otwarciu styków zapewnia bezpieczną przerwę galwaniczną (widoczną przerwę). Nie jest przeznaczony do łączenia obciążeń pod napięciem (nie jest stycznikiem ani łącznikiem roboczym).
