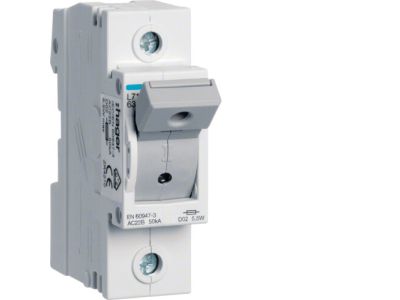

Modułowy rozłącznik bezpiecznikowy poziomy D02 1P 63A 400VAC 110/220VDC | L71M Hager

Opis i Kluczowe Cechy

Modułowy rozłącznik bezpiecznikowy poziomy D02 o numerze katalogowym L71M to zaawansowane rozwiązanie od renomowanego producenta HAGER, zaprojektowane z myślą o najwyższych standardach bezpieczeństwa w energetyce zawodowej oraz przemyśle. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 63A, co pozwala na skuteczne zabezpieczanie obwodów o dużym obciążeniu. Rozłącznik jest przystosowany do pracy w szerokim zakresie napięć: do 400V AC w sieciach prądu przemiennego oraz od 110V do 220V DC w układach prądu stałego, co czyni go niezwykle uniwersalnym komponentem w rozdzielnicach elektrycznych.

• Konstrukcja jednobiegunowa (1P): Zapewnia precyzyjne zabezpieczenie pojedynczego toru prądowego w kompaktowej obudowie modułowej.
• Współpraca z wkładkami D02: System bezpiecznikowy D0 (Neozed) gwarantuje niskie straty mocy oraz wysoką zdolność zwarciową.
• Okienko kontrolne: Specjalna konstrukcja obudowy umożliwia bezpośredni podgląd wskaźnika zadziałania wkładki bezpiecznikowej bez konieczności otwierania aparatu.
• Trwałość mechaniczna: Wykorzystanie wysokiej jakości materiałów izolacyjnych oraz porcelanowych elementów korpusu wkładki zapewnia długowieczność i odporność na wysokie temperatury.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami europejskimi dotyczącymi aparatury niskiego napięcia. Spełnia wymagania normy IEC/EN 60947-3, co potwierdza jego zdolność do bezpiecznego rozłączania obwodów pod obciążeniem oraz gwarantuje odpowiednią izolację bezpieczną. Dzięki certyfikacji CE, rozłącznik L71M może być stosowany w instalacjach wymagających najwyższego poziomu niezawodności, typowych dla infrastruktury krytycznej i nowoczesnych zakładów produkcyjnych.

Zastosowanie

Rozłącznik HAGER L71M znajduje szerokie zastosowanie wszędzie tam, gdzie wymagana jest selektywność zabezpieczeń oraz łatwość obsługi. Jest idealnym rozwiązaniem dla:

• Energetyki zawodowej: Jako zabezpieczenie główne lub odpływowe w złączach kablowych i szafach sterowniczych.
• Przemysłu: Ochrona silników, układów sterowania oraz linii technologicznych pracujących pod napięciem 400V AC lub w systemach zasilania gwarantowanego DC.
• Budownictwa komercyjnego: Zabezpieczanie rozdzielnic piętrowych w biurowcach i centrach handlowych, gdzie kluczowa jest szybka diagnostyka awarii dzięki wskaźnikom zadziałania.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowany personel z zachowaniem zasad bezpieczeństwa. Rozłącznik jest przystosowany do montażu na standardowej szynie DIN (TS35), co ułatwia jego integrację w większości nowoczesnych rozdzielnic. Podczas instalacji należy zwrócić szczególną uwagę na:

• Moment dokręcania zacisków: Należy stosować się do zaleceń producenta, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się przewodów.
• Dobór wkładki: Należy stosować wyłącznie wkładki bezpiecznikowe typu D02 o parametrach dopasowanych do chronionego odbiornika.
• Pozycję montażową: Konstrukcja pozioma wymaga zachowania odpowiednich odstępów izolacyjnych zgodnie ze schematem rozdzielnicy.

FAQ

• Czy rozłącznik posiada wkładkę w zestawie? Standardowo rozłączniki sprzedawane są bez wkładek bezpiecznikowych, co pozwala na indywidualny dobór prądu znamionowego wkładki do potrzeb konkretnego obwodu.
• Czy można stosować ten model w instalacjach fotowoltaicznych? Tak, dzięki obsłudze napięcia stałego do 220V DC, model L71M może być wykorzystywany w wybranych sekcjach systemów zasilania prądem stałym.
• Jak sprawdzić, czy bezpiecznik zadziałał? Rozłącznik posiada okienko kontrolne na płycie czołowej, przez które widoczny jest kombinowany wskaźnik zadziałania znajdujący się na korpusie wkładki bezpiecznikowej.
