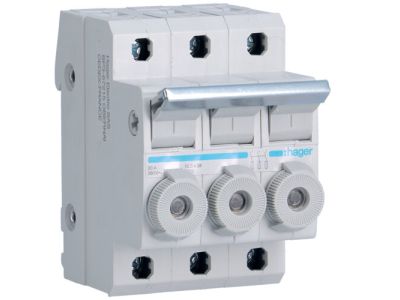

Modułowy rozłącznik bezpiecznikowy 3P do wkładek bezp. cylindrycznych L38 10x38mm 20A 400VAC | L95300 Hager

Opis i Kluczowe Cechy

Modułowy rozłącznik bezpiecznikowy 3P marki HAGER, o numerze katalogowym L95300, to zaawansowane urządzenie elektroinstalacyjne zaprojektowane do skutecznej ochrony obwodów przed skutkami zwarć oraz przeciążeń. Urządzenie zostało przystosowane do współpracy z wkładkami bezpiecznikowymi cylindrycznymi o rozmiarze L38 (10x38 mm), co czyni go uniwersalnym rozwiązaniem w nowoczesnych rozdzielnicach niskiego napięcia. Trójbiegunowa konstrukcja (3P) pozwala na jednoczesne rozłączanie trzech faz, zapewniając pełną izolację chronionego obwodu. Prąd znamionowy urządzenia wynosi 20A, a napięcie znamionowe pracy to 400V AC, co predestynuje ten moduł do pracy w standardowych sieciach przemysłowych i komercyjnych.

• Wysoka zdolność rozdzielcza: Dzięki zastosowaniu wymiennych wkładek topikowych, aparat gwarantuje precyzyjne przerwanie obwodu w sytuacjach awaryjnych.
• Kompaktowa budowa: Modułowa obudowa pozwala na optymalne wykorzystanie miejsca w rozdzielnicy.
• Bezpieczeństwo obsługi: Konstrukcja rozłącznika minimalizuje ryzyko bezpośredniego kontaktu z elementami pod napięciem podczas wymiany wkładki.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi w Unii Europejskiej. Spełnia wymagania normy IEC/EN 60947-3, która definiuje parametry dla rozłączników, odłączników oraz zestawów łączników bezpiecznikowych. Dzięki temu inżynierowie i instalatorzy mają pewność, że urządzenie zachowa swoje właściwości izolacyjne i łączeniowe nawet w trudnych warunkach eksploatacyjnych, gwarantując długowieczność instalacji.

Zastosowanie

Rozłącznik HAGER L95300 znajduje szerokie zastosowanie w sektorze elektroenergetycznym oraz automatyce przemysłowej. Jest idealnym rozwiązaniem do zabezpieczania silników, układów sterowania oraz obwodów odbiorczych, gdzie wymagana jest selektywność zabezpieczeń. Może być stosowany jako główne zabezpieczenie poszczególnych sekcji w szafach sterowniczych lub jako element ochrony urządzeń końcowych przed skutkami gwałtownych skoków natężenia prądu. Jego trójfazowa charakterystyka sprawia, że jest niezastąpiony w instalacjach zasilających maszyny i urządzenia o napędzie elektrycznym.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Rozłącznik jest przystosowany do montażu na standardowej szynie montażowej DIN (TS35), co zapewnia szybką i stabilną instalację. Podczas podłączania przewodów należy zwrócić szczególną uwagę na moment dokręcania zacisków śrubowych, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się punktów połączeniowych. Przed uruchomieniem należy upewnić się, że wkładki bezpiecznikowe 10x38 mm są odpowiednio dobrane do charakterystyki chronionego odbiornika oraz poprawnie osadzone w gniazdach rozłącznika.

FAQ

• Czy rozłącznik jest dostarczany z wkładkami bezpiecznikowymi? Standardowo rozłączniki modułowe sprzedawane są bez wkładek topikowych, co pozwala na ich indywidualny dobór w zależności od potrzeb konkretnej instalacji.
• Jaki jest maksymalny przekrój przewodów, które można podłączyć do zacisków? Zaciski urządzenia są zaprojektowane tak, aby umożliwić bezpieczne podłączenie przewodów o przekrojach typowych dla prądu 20A, zapewniając niską rezystancję przejścia.
• Czy urządzenie posiada wskaźnik zadziałania? Stan zadziałania zależy od typu zastosowanej wkładki bezpiecznikowej (np. z wybijakiem lub wskaźnikiem optycznym), natomiast sama konstrukcja rozłącznika umożliwia łatwą inspekcję stanu wkładek po otwarciu dźwigni.
