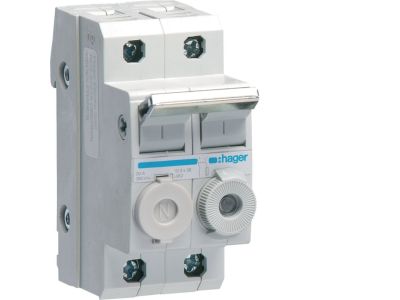

Modułowy rozłącznik bezpiecznikowy 1P+N do wkładek bezp. cylindrycznych L38 10x38mm 20A 400VAC | L95200 Hager

Opis i Kluczowe Cechy

Modułowy rozłącznik bezpiecznikowy L95200 w konfiguracji 1P+N przeznaczony jest do zabezpieczania obwodów przed skutkami zwarć i przeciążeń. Dzięki prądowi znamionowemu 20 A oraz napięciu roboczemu 400 VAC umożliwia bezpieczną pracę w typowych instalacjach niskiego napięcia. Urządzenie współpracuje z wkładkami bezpiecznikowymi cylindrycznymi 10×38 mm, które zapewniają łatwą wymianę i dużą dostępność na rynku.

• Prąd znamionowy 20 A: Gwarantuje bezpieczną pracę w obwodach o średnim obciążeniu bez ryzyka przeciążenia styków.
• Napięcie znamionowe 400 VAC: Kompatybilność z instalacjami trójfazowymi (zabezpieczenie jednej fazy i przewodu neutralnego).

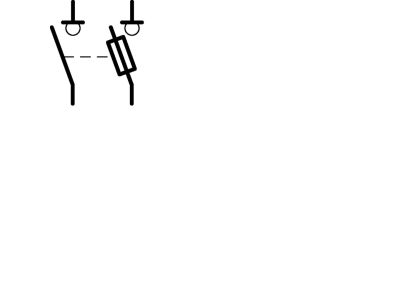

• Konstrukcja 1P+N: Zapewnia jednoczesne odłączanie fazy i neutralnego, zwiększając bezpieczeństwo podczas prac serwisowych.
• Przystosowanie do wkładek cylindrycznych 10×38 mm: Standardowy, łatwo dostępny typ bezpieczników o wymiarach L38 – szybka i prosta wymiana wkładki.
• Montaż na szynie TH35 (DIN): Szybki i stabilny montaż w rozdzielnicach modułowych, zgodny z typową praktyką instalacyjną.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm dotyczących rozłączników bezpiecznikowych oraz posiada deklarację zgodności CE. Zalecany jest do stosowania w instalacjach elektrycznych wykonanych zgodnie z normą PN-IEC 60364 (lub krajowymi przepisami) oraz montowany przez osoby z odpowiednimi uprawnieniami.

Zastosowanie

Rozłącznik bezpiecznikowy L95200 znajduje zastosowanie wszędzie tam, gdzie wymagane jest niezawodne zabezpieczenie obwodu przed zwarciem i przeciążeniem oraz możliwość ręcznego odłączenia zasilania.

• Ochrona obwodów oświetleniowych, gniazd wtyczkowych oraz małych odbiorników w budynkach mieszkalnych i użyteczności publicznej.
• Funkcja wyłącznika głównego w rozdzielnicach podrzędnych – umożliwia bezpieczne odcięcie zasilania danej strefy bez konieczności wyłączania całej tablicy.
• Zabezpieczenie obwodów sterowania w automatyce budynkowej (np. dla styczników, przekaźników czy siłowników).
• Stosowanie w instalacch przemysłowych o napięciu 230/400 VAC jako zabezpieczenie przedlicznikowe lub odbiornikowe (po uprzednim sprawdzeniu prądu zwarciowego w sieci).

Wskazówki Montażowe

Montaż rozłącznika może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Urządzenie należy instalować na szynie TH35 (DIN) w rozdzielnicy o odpowiedniej klasie ochronności. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie i zabezpieczyć przed przypadkowym załączeniem. Przekrój przewodów należy dobrać zgodnie z obowiązującymi normami dla prądu 20 A. Moment dokręcania śrub zaciskowych oraz dopuszczalny przekrój przewodów – według dokumentacji technicznej producenta. Po zakończeniu montażu sprawdzić poprawność połączeń i działanie mechanizmu.

FAQ

• Czy rozłącznik jest podświetlany? Nie, urządzenie nie posiada wbudowanego podświetlenia (w danej konfiguracji). Stan pracy (załączony/wyłączony) określany jest wizualnie na podstawie położenia dźwigni.
• Jaki jest stopień ochrony IP tego rozłącznika? Producent nie podał w dostępnych danych stopnia ochrony. Standardowo dla aparatury modułowej montowanej wewnątrz rozdzielnicy przyjmuje się ochronę przed dotykiem (IP20), ale szczegółowe informacje należy sprawdzić w karcie katalogowej lub na obudowie urządzenia.
• Czy rozłącznik może pracować jako wyłącznik główny w rozdzielnicy? Tak, rozłącznik bezpiecznikowy pełni funkcję odłącznika izolacyjnego, pod warunkiem że zostanie zastosowany zgodnie z przeznaczeniem (np. jako wyłącznik główny w obwodzie jednofazowym lub trójfazowym w konfiguracji 1P+N). Należy jednak upewnić się, że zastosowane wkładki bezpiecznikowe mają odpowiednią charakterystykę i prąd znamionowy dla danego obciążenia.
