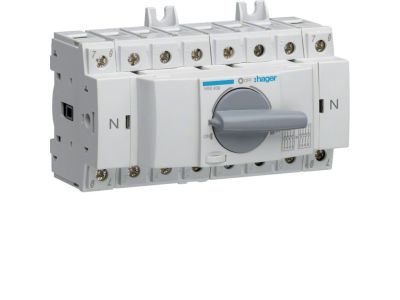

Modułowy przełącznik zasilania 4x80A | HIM408 Hager

Opis i Kluczowe Cechy

Modułowy przełącznik zasilania HIM408 o prądzie 80A na biegun (4 bieguny) służy do ręcznego wyboru jednego z dwóch niezależnych źródeł zasilania lub całkowitego odcięcia napięcia w pozycji 0. Dzięki zdolności załączania i wyłączania prądów roboczych umożliwia bezpieczną zmianę źródła pod obciążeniem. Przeznaczony do montażu w rozdzielnicach na szynie DIN (TH35).

• 4-biegunowa konstrukcja (4x80A): przełączanie trzech faz i przewodu neutralnego – kompletne sterowanie zasilaniem w układach trójfazowych.
• Ręczne przełączanie źródeł: umożliwia wybór pomiędzy siecią główną a zasilaniem rezerwowym (np. agregat) bez konieczności stosowania dodatkowych układów automatyki.
• Pozycja 0 (OFF): całkowite odcięcie napięcia od odbiorów – zwiększa bezpieczeństwo podczas prac serwisowych lub w sytuacji awaryjnej.
• Zdolność wyłączenia i załączenia prądów roboczych: przełącznik zaprojektowany do pracy pod obciążeniem – gwarantuje pewne działanie bez ryzyka zwarć czy uszkodzenia styków.
• Konstrukcja modułowa: montaż na szynie TH35 (DIN) – szybka instalacja w standardowych rozdzielnicach, oszczędność miejsca.

Zgodność z Normami

Produkt spełnia wymagania odpowiednich norm europejskich i posiada certyfikat CE. Szczegółowe informacje dotyczące zgodności i zastosowanych norm znajdują się w dokumentacji technicznej producenta.

Zastosowanie

Przełącznik zasilania HIM408 znajduje zastosowanie wszędzie tam, gdzie konieczne jest ręczne zarządzanie dwoma źródłami zasilania oraz odcięcie napięcia w celach serwisowych lub awaryjnych.

• Zasilanie awaryjne obiektów – przełączanie między siecią energetyczną a agregatem prądotwórczym.
• Zarządzanie dwoma źródłami w instalacjach przemysłowych – ręczny wybór priorytetowego toru zasilania.
• Odcięcie zasilania dla odbiorów podczas konserwacji lub remontów – pozycja 0 gwarantuje brak napięcia na wyjściu.
• Układy zasilania rezerwowego w budynkach użyteczności publicznej, centrach danych czy halach produkcyjnych.

Wskazówki Montażowe

Montaż urządzenia może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi normami i przepisami bezpieczeństwa. Przed przystąpieniem do prac bezwzględnie odłącz napięcie zasilania. Przełącznik instaluje się na szynie TH35 (DIN) w rozdzielnicy. Przyłączane przewody należy dobrać do prądu znamionowego (80A) oraz odpowiednio dokręcić zgodnie z wartościami momentu obrotowego podanymi w dokumentacji producenta. Po montażu sprawdzić poprawność działania w każdym położeniu przełącznika.

FAQ

• Czy przełącznik HIM408 posiada podświetlenie położenia? Producent nie podaje informacji o wbudowanym podświetleniu. W standardowej wersji przełącznik nie jest wyposażony w elementy świetlne; ewentualną sygnalizację należy zapewnić zewnętrznie.
• Jaki jest stopień ochrony (IP) przełącznika? Producent nie podaje konkretnej wartości IP dla tego modelu. Zgodnie z ogólną praktyką dla aparatury modułowej montowanej w rozdzielnicach przyjmuje się IP20 – szczegóły należy sprawdzić w karcie katalogowej.
• Czy przełącznik można przełączać pod obciążeniem? Tak, urządzenie posiada zdolność załączania i wyłączania prądów roboczych, co umożliwia bezpieczną zmianę źródła zasilania przy obciążonych odbiorach. Przełączanie powinno odbywać się zgodnie z przeznaczeniem – nie służy do rozłączania prądów zwarciowych.
