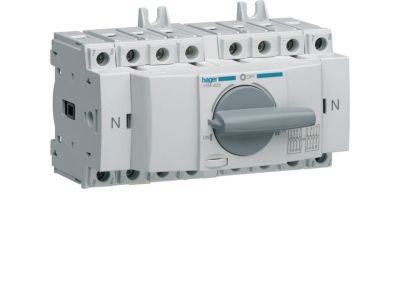

Modułowy przełącznik zasilania 4x20A | HIM402 Hager

Opis i Kluczowe Cechy

Modułowy przełącznik zasilania HIM402 (symbol HIM402) to urządzenie przeznaczone do przełączania obwodów w rozdzielnicach i szafach sterowniczych. Posiada cztery bieguny o prądzie znamionowym 20 A każdy, co umożliwia bezpieczne rozłączanie obwodów o znacznym obciążeniu. Konstrukcja modułowa umożliwia montaż na szynie DIN, co ułatwia instalację w standardowych rozdzielnicach.

• 4 bieguny (4P): Możliwość jednoczesnego przełączania czterech niezależnych obwodów – idealne do rozdziału zasilania trójfazowego z neutralnym.
• Prąd znamionowy 20 A na biegun: Bezpieczne obciążenie w obwodach oświetleniowych, gniazd wtykowych lub sterowania maszyn bez ryzyka przegrzania styków.
• Montaż na szynie DIN TH35: Szybka i pewna instalacja w rozdzielnicach modułowych, zgodna z branżowym standardem.
• Zastosowanie do przełączania źródeł zasilania: Możliwość ręcznego przełączania między siecią a agregatem prądotwórczym (przy odpowiednim okablowaniu).
• Brak podświetlenia i sygnalizacji: Urządzenie bez dodatkowych elementów LED – przeznaczone do pracy w obwodach czysto łączeniowych.

Zgodność z Normami

Przełącznik HIM402 został zaprojektowany zgodnie z ogólnymi wymaganiami norm europejskich dotyczących aparatury modułowej. Posiada oznaczenie CE, co potwierdza zgodność z dyrektywami unijnymi w zakresie bezpieczeństwa elektrycznego i kompatybilności elektromagnetycznej. Dokładne numery norm nie zostały podane przez producenta – przed montażem należy zapoznać się z dokumentacją techniczną urządzenia.

Zastosowanie

Modułowy przełącznik zasilania HIM402 sprawdza się wszędzie tam, gdzie wymagane jest ręczne przełączanie obwodów lub rozdzielanie zasilania w instalacach odbiorczych. Zalecany dla instalatorów posiadających uprawnienia SEP.

• Jako rozłącznik izolacyjny w obwodach trójfazowych (3F+N) do 20 A – np. w tablicach rozdzielczych budynków mieszkalnych i usługowych.
• Do przełączania źródła zasilania (sieć / agregat) w małych instalacjach awaryjnych – przy zachowaniu odpowiednich zabezpieczeń przeciwzwarciowych.
• W układach rozdziału obwodów na poszczególne odbiorniki – np. w warsztatach, garażach, na budowach.
• Jako element automatyki budynkowej – do ręcznego załączania/wyłączania grup odbiorników (np. wentylacja, ogrzewanie).

Wskazówki Montażowe

Montaż i demontaż przełącznika HIM402 może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całej rozdzielnicy. Urządzenie montuje się na szynie DIN TH35 (35 mm), zatrzaskując je w odpowiedniej pozycji. Przekrój przewodów należy dobrać do prądu 20 A oraz warunków środowiskowych (min. 2,5 mm² dla Cu w standardowych warunkach). Moment dokręcania zacisków – zgodnie z danymi producenta podanymi na obudowie lub w dołączonej instrukcji. Zaleca się stosowanie końcówek tulejkowych dla przewodów elastycznych.

FAQ

• Czy przełącznik HIM402 posiada podświetlenie (LED)? Nie. Przełącznik nie jest wyposażony w żadne elementy podświetlające. Jest to urządzenie czysto łączeniowe, przeznaczone do ręcznego przełączania obwodów.
• Jaki jest stopień ochrony IP tego przełącznika? Producent nie podał wartości IP. Urządzenie jest przystosowane do montażu wewnątrz rozdzielnic o stopniu ochrony zapewnianym przez obudowę (zazwyczaj IP20 dla części czołowej po zamontowaniu w rozdzielnicy).
• Do jakiego napięcia można używać przełącznika HIM402? W dostępnych danych nie określono napięcia znamionowego. Należy przyjąć, że urządzenie jest typowo przeznaczone do pracy w sieciach niskiego napięcia (230/400 V AC) – przed podłączeniem sprawdź oznaczenia na obudowie i w instrukcji.
