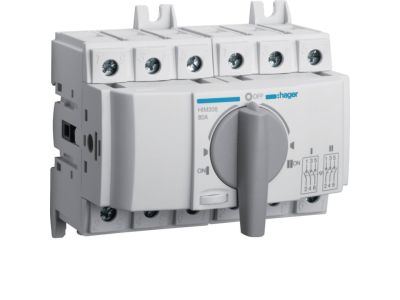

Modułowy przełącznik zasilania 3x80A | HIM308 Hager

Opis i Kluczowe Cechy

Modułowy przełącznik zasilania HIM308 o prądzie 80 A w trzech biegunach służy do ręcznego wyboru jednego z dwóch źródeł zasilania lub całkowitego odcięcia obwodu w pozycji zero. Umożliwia bezpieczne załączanie i wyłączanie prądów roboczych, co pozwala na zmianę źródła bez konieczności wyłączania odbiorników. Dzięki kompaktowej budowie modułowej urządzenie łatwo montuje się na szynie TH35 w rozdzielnicy.

• Prąd znamionowy 80 A: zapewnia obsługę obwodów o znacznym zapotrzebowaniu mocy bez ryzyka przeciążenia styków.
• Trzy położenia (1-0-2): umożliwiają wybór między dwoma źródłami zasilania lub odcięcie napięcia na wyjściu – elastyczność i bezpieczeństwo w jednym.
• Zdolność przełączania pod obciążeniem: produkt posiada zdolność wyłączenia i załączenia podczas przepływu prądów roboczych, co pozwala na zmianę źródła bez przerywania zasilania.
• Kompaktowa obudowa modułowa: ułatwia montaż na szynie DIN TH35 w standardowych rozdzielnicach.
• Bezawaryjna praca nawet w trudnych warunkach: konstrukcja zapewnia niezawodność przy częstych przełączeniach.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących dyrektyw Unii Europejskiej i posiada certyfikat CE. Został zaprojektowany zgodnie z ogólnymi standardami dla aparatury modułowej, co gwarantuje bezpieczne użytkowanie w instalacjach elektrycznych.

Zastosowanie

Modułowy przełącznik zasilania HIM308 sprawdza się wszędzie tam, gdzie potrzebne jest ręczne przełączanie między dwoma źródłami napięcia – zarówno w budynkach mieszkalnych, jak i przemysłowych.

• Przełączanie zasilania między siecią energetyczną a agregatem prądotwórczym w układach awaryjnych.
• Odcięcie zasilania w pozycji 0 – bezpieczne odłączenie obwodu podczas prac serwisowych.
• Sterowanie odbiornikami o sumarycznym prądzie do 80 A w rozdzielnicach głównych i podrozdzielnicach.
• Zasilanie rezerwowe w systemach automatyki budynkowej, serwerowniach i obiektach użyteczności publicznej.

Wskazówki Montażowe

Montaż przełącznika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi normami i przepisami. Urządzenie należy instalować na szynie TH35 (DIN). Przed rozpoczęciem prac bezwzględnie odłącz napięcie we wszystkich źródłach zasilania. Przekrój przewodów przyłączeniowych dobrać do prądu znamionowego 80 A oraz warunków środowiskowych. Moment dokręcania śrub zacisków należy stosować zgodnie z dokumentacją producenta (o ile jest dostępna).

FAQ

• Czy przełącznik można przełączać pod obciążeniem? Tak, produkt posiada zdolność załączania i wyłączania prądów roboczych, co umożliwia bezpieczną zmianę źródła w trakcie pracy odbiorników.
• Jaki jest prąd znamionowy przełącznika? Prąd znamionowy wynosi 80 A (dla trzech biegunów). Został zaprojektowany do ciągłej pracy przy pełnym obciążeniu.
• Co oznacza pozycja 0? Pozycja 0 całkowicie odcina napięcie od wyjścia przełącznika, zapewniając brak zasilania na wyjściu – idealne do bezpiecznego odłączenia obwodu.
