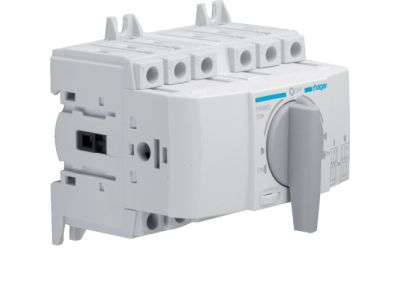

Modułowy przełącznik zasilania 3x20A | HIM302 Hager

Opis i Kluczowe Cechy

Modułowy przełącznik zasilania HIM302 (3x20A) służy do ręcznego przełączania między dwoma źródłami zasilania lub całkowitego odcięcia napięcia na wyjściu w pozycji zero. Dzięki prądowi znamionowemu 20A na biegun oraz zdolności do załączania i wyłączania prądów roboczych urządzenie sprawdza się w obwodach trójfazowych o znacznym obciążeniu. Kompaktowa budowa modułowa ułatwia montaż w standardowych rozdzielnicach.

• Prąd znamionowy 20A (3 bieguny): umożliwia bezpieczne przełączanie trójfazowych obwodów o obciążeniu do 20A, minimalizując ryzyko przegrzania styków.
• Pozycja zero (OFF): pozwala na całkowite odcięcie napięcia na wyjściu, co zwiększa bezpieczeństwo podczas konserwacji i awarii.
• Ręczne przełączanie źródła: prosta i niezawodna zmiana między dwoma źródłami zasilania bez konieczności stosowania dodatkowej automatyki.
• Zdolność łączeniowa prądów roboczych: umożliwia załączanie i wyłączanie obwodu pod obciążeniem, zgodnie z przeznaczeniem aparatu.
• Konstrukcja modułowa: łatwy montaż na szynie TH35/DIN w rozdzielnicach oraz kompatybilność z pozostałą aparaturą modułową.

Zgodność z Normami

Produkt spełnia wymagania odpowiednich norm europejskich oraz posiada certyfikat CE. Zapewnia to bezpieczeństwo użytkowania i zgodność z obowiązującymi przepisami instalacyjnymi w Unii Europejskiej.

Zastosowanie

Przełącznik zasilania HIM302 znajduje zastosowanie wszędzie tam, gdzie konieczne jest ręczne wybieranie jednego z dwóch źródeł zasilania lub całkowite odcięcie napięcia. Idealnie sprawdza się w obiektach wymagających redundancji zasilania.

• Przełączanie między zasilaniem sieciowym a agregatem prądotwórczym w obiektach mieszkalnych, handlowych i przemysłowych.
• Ręczne odcięcie zasilania całej instalacji w pozycji zero podczas prac konserwacyjnych lub awaryjnych.
• Sterowanie zasilaniem w rozdzielnicach głównych i podrozdzielnicach w systemach automatyki budynkowej.
• Zastosowanie w układach zasilania rezerwowego, gdzie konieczna jest szybka zmiana źródła bez użycia automatyki (przełącznik ręczny).

Wskazówki Montażowe

Montaż i podłączenie przełącznika może być wykonane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie we wszystkich źródłach zasilania. Urządzenie montuje się na szynie montażowej TH35/DIN. Przekrój przewodów należy dobrać do wartości prądu znamionowego (20A). Moment dokręcania zacisków stosować zgodnie z dokumentacją producenta (jeśli nie podano – standardowo dla aparatury modułowej). Po zakończeniu instalacji sprawdzić poprawność połączeń i działanie przełącznika.

FAQ

• Czy przełącznik posiada podświetlenie pozycji? W dostępnych danych producenta nie ma informacji o podświetleniu. Przełącznik nie jest wyposażony w elementy świecące, a jego stan określa się wizualnie na podstawie położenia dźwigni.
• Jaki jest stopień ochrony (IP) tego przełącznika? Producent nie podaje konkretnego stopnia ochrony. Dla typowej aparatury modułowej montowanej w rozdzielnicach przyjmuje się IP20. W przypadku instalacji w warunkach podwyższonego ryzyka wilgoci lub pyłu należy zastosować dodatkową obudowę.
• Czy przełącznik może pracować w trybie przełączania pod obciążeniem? Tak, zgodnie z danymi producenta urządzenie ma zdolność załączania i wyłączania prądów roboczych, co oznacza, że można nim przełączać źródła zasilania nawet przy obciążeniu do 20A na fazę.
