Modułowy przełącznik instalacyjny I-II punkt wspólny od dołu 2P 25A 230VAC | SFL225 Hager

Opis i Kluczowe Cechy

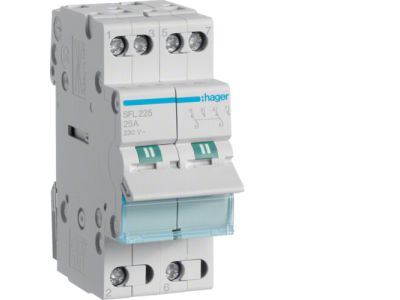

Modułowy przełącznik instalacyjny HAGER SFL225 to profesjonalne urządzenie łączeniowe zaprojektowane do pracy w obwodach prądu przemiennego o napięciu znamionowym 230V AC. Urządzenie charakteryzuje się dwubiegunową konstrukcją (2P) oraz prądem znamionowym wynoszącym 25A, co pozwala na bezpieczne i efektywne zarządzanie przepływem energii w rozdzielnicach modułowych. Kluczową cechą tego modelu jest konfiguracja styków I-II z punktem wspólnym wyprowadzonym od dołu, co znacząco ułatwia mostkowanie i organizację okablowania wewnątrz szafy sterowniczej.

• Brak pozycji 0: Przełącznik umożliwia bezpośrednie przejście między dwoma źródłami zasilania lub dwoma obwodami odbiorczymi bez stanu spoczynkowego, co jest kluczowe w aplikacjach wymagających ciągłości przełączania.
• Prąd znamionowy 25A: Pozwala na obsługę obciążeń o znacznej mocy, zapewniając stabilność termiczną i długą żywotność styków.
• Kompaktowa obudowa: Standardowa szerokość modułowa pozwala na łatwy montaż na szynie DIN (TS35).
• Wysoka trwałość mechaniczna: Mechanizm przełączający został zaprojektowany tak, aby wytrzymać tysiące cykli łączeniowych, co jest standardem dla produktów marki HAGER.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami europejskimi dotyczącymi aparatury modułowej niskiego napięcia. Spełnia wymagania normy PN-EN 60947-3, co gwarantuje bezpieczeństwo użytkowania jako rozłącznik i przełącznik w instalacjach przemysłowych oraz domowych. Posiada certyfikację CE, potwierdzającą zgodność z dyrektywami bezpieczeństwa Unii Europejskiej.

Zastosowanie

Przełącznik HAGER SFL225 znajduje szerokie zastosowanie w nowoczesnych instalacjach elektrotechnicznych. Jest idealnym rozwiązaniem do układów sterowania, gdzie wymagane jest przełączanie między dwoma niezależnymi obwodami sterowniczymi lub sygnalizacyjnymi. Dzięki konfiguracji 2P, może być stosowany do jednoczesnego przełączania fazy i przewodu neutralnego w układach jednofazowych. Często wykorzystywany w automatyce budynkowej do wyboru trybu pracy urządzenia (np. praca automatyczna / praca ręczna) lub do wyboru źródła sygnału sterującego.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka na standardowej szynie montażowej DIN TH35. Podczas instalacji należy zwrócić szczególną uwagę na:

• Moment dokręcania śrub: Należy stosować odpowiedni moment obrotowy zalecany przez producenta, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się zacisków.
• Punkt wspólny: Pamiętaj, że punkt wspólny znajduje się od dołu urządzenia, co determinuje sposób prowadzenia przewodów zasilających lub odbiorczych.
• Przekrój przewodów: Zaciski windowe pozwalają na montaż przewodów o przekroju dostosowanym do prądu 25A, zapewniając pewne trzymanie zarówno drutów, jak i linek (z tulejkami).

FAQ

• Czy przełącznik posiada pozycję środkową (wyłączoną)? Nie, model SFL225 jest przełącznikiem typu I-II bez pozycji 0, co oznacza, że styki zawsze znajdują się w jednym z dwóch położeń roboczych.
• Gdzie znajduje się punkt wspólny? Punkt wspólny dla obu torów prądowych znajduje się na dolnych zaciskach urządzenia.
• Czy można go stosować do przełączania zasilania sieć-agregat? Ze względu na brak pozycji 0 oraz brak gwarantowanej przerwy izolacyjnej wymaganej przy przełączaniu źródeł zasilania o różnych parametrach, do układów sieć-agregat zaleca się stosowanie dedykowanych przełączników z pozycją 0 (np. seria SFT). SFL225 jest dedykowany głównie do obwodów sterowniczych i pomocniczych.
