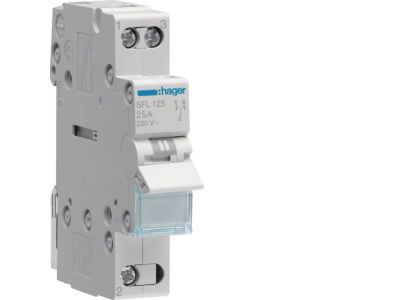

Modułowy przełącznik instalacyjny I-II punkt wspólny od dołu 1P 25A 230VAC | SFL125 Hager

Opis i Kluczowe Cechy

Modułowy przełącznik instalacyjny oznaczony symbolem SFL125 to dwupozycyjne urządzenie przeznaczone do przełączania źródła zasilania w obwodach jednofazowych. Charakteryzuje się prądem znamionowym 25 A przy napięciu 230 V AC, co pozwala na bezpieczną pracę w obwodach o znacznym obciążeniu bez ryzyka przegrzania styków. Konstrukcja z punktem wspólnym umieszczonym od dołu ułatwia logiczne prowadzenie przewodów w rozdzielnicy. Przełącznik nie posiada pozycji 0 – pracuje wyłącznie w trybie I-II.

• Prąd znamionowy 25 A: Gwarantuje niezawodne przełączanie obciążeń w standardowych instalacjach domowych i przemysłowych bez przeciążania toru prądowego.
• Napięcie 230 V AC: Pełna kompatybilność z jednofazowymi sieciami elektrycznymi powszechnie stosowanymi w budynkach.
• Punkt wspólny od dołu: Umożliwia intuicyjne i uporządkowane prowadzenie przewodów, co skraca czas montażu i redukuje ryzyko pomyłek.
• Dwupozycyjny I-II, bez zera: Idealny do przełączania między dwoma źródłami zasilania (np. sieć i agregat) bez możliwości całkowitego wyłączenia obwodu – wymagane w aplikacjach, gdzie zasilanie musi być zawsze obecne.
• Konstrukcja modułowa: Łatwy montaż na szynie TH35 w standardowej rozdzielnicy, oszczędność miejsca i uproszczenie rozbudowy instalacji.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich oraz posiada oznakowanie CE. Jego konstrukcja i parametry elektryczne są zgodne z ogólnymi standardami bezpieczeństwa dla aparatury modułowej w obwodach niskiego napięcia. Szczegółowe numery norm należy sprawdzić w dokumentacji producenta dołączonej do urządzenia.

Zastosowanie

Przełącznik SFL125 znajduje zastosowanie wszędzie tam, gdzie wymagane jest selektywne przełączanie między dwoma źródłami zasilania bez możliwości wyłączenia odbiornika. Dzięki wytrzymałym stykom i modułowej formie sprawdza się zarówno w instalacjach domowych, jak i przemysłowych.

• Przełączanie zasilania między siecią energetyczną a agregatem prądotwórczym w układach awaryjnych.
• Sterowanie obwodami oświetleniowymi lub gniazdami, gdzie potrzebny jest wybór źródła (np. sieć i UPS).
• Automatyka budynkowa – przełączanie torów zasilania w szafach sterowniczych.
• Przemysłowe rozdzielnice główne i podrozdzielnice, w których konieczna jest redundancja zasilania.

Wskazówki Montażowe

Montaż urządzenia może być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całej rozdzielnicy. Przełącznik mocuje się na szynie TH35 (DIN) w rozdzielnicy modułowej. Przekrój przewodów należy dobrać zgodnie z obowiązującymi normami oraz prądem znamionowym 25 A. Moment dokręcania zacisków oraz dopuszczalne przekroje znajdują się w dokumentacji technicznej producenta. Po zmontowaniu zaleca się sprawdzić poprawność przełączania między pozycjami I i II.

FAQ

• Czy przełącznik SFL125 posiada pozycję 0 (wyłączoną)? Nie, jest to przełącznik dwupozycyjny I-II bez pozycji zerowej. Służy wyłącznie do przełączania między dwoma źródłami zasilania.
• Jaki jest stopień ochrony obudowy? Producent nie podaje konkretnego stopnia IP dla tego modelu. Typowo aparatura modułowa do montażu w rozdzielnicy ma ochronę IP20 (brak ochrony przed wilgocią). Należy montować w suchym pomieszczeniu, w szafie elektrycznej.
• Czy przełącznik jest podświetlany? Brak informacji o podświetleniu. SFL125 nie posiada wbudowanego wskaźnika LED – stan pracy rozpoznaje się po mechanicznym położeniu dźwigni.
