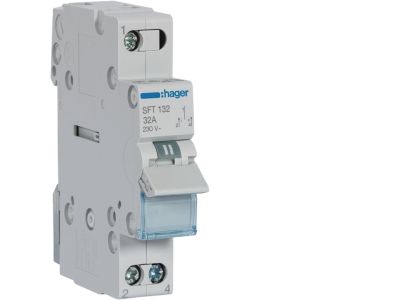

Modułowy przełącznik instalacyjny I-0-II punkt wspólny od góry 1P 32A 230VAC | SFT132 Hager

Opis i Kluczowe Cechy

Modułowy przełącznik instalacyjny SFT132 o symbolu SFT132 to trójpozycyjne urządzenie (I-0-II) przeznaczone do pracy w obwodach 230 V AC. Zaprojektowany z myślą o sterowaniu odbiornikami oraz przełączaniu obwodów, oferuje prąd znamionowy 32 A, co pozwala na bezpieczną obsługę znacznych obciążeń bez ryzyka przegrzania styków. Kompaktowa budowa modułowa ułatwia montaż w rozdzielnicach.

• Trzy pozycje I-0-II: Umożliwiają wybór jednego z dwóch obwodów (I lub II) lub całkowite wyłączenie (0) – idealne do rozdziału faz lub przełączania źródeł zasilania.
• Punkt wspólny od góry: Konstrukcja ułatwia logiczne okablowanie – przewód fazowy podłączany do górnego zacisku, a dwa odbiory do dolnych.
• Prąd znamionowy 32 A: Gwarantuje pewną pracę w obwodach o dużym obciążeniu (np. grzałki, silniki małej mocy) bez przeciążenia styków.
• Napięcie 230 V AC: Przystosowany do standardowych instalacji jednofazowych w budownictwie mieszkaniowym i komercyjnym.
• 1 biegun (1P): Przełącza jeden przewód fazowy, odpowiedni do sterowania linią w układzie jednofazowym.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz standardem DIN, posiada oznaczenie CE i jest przeznaczony do montażu w rozdzielnicach zgodnych z aktualnymi przepisami. Szczegółowe numery norm nie zostały podane w dokumentacji producenta – zaleca się przestrzeganie ogólnych wytycznych dla aparatury modułowej.

Zastosowanie

Przełącznik SFT132 sprawdza się wszędzie tam, gdzie wymagane jest ręczne wybieranie jednego z dwóch obwodów lub odcięcie zasilania. Szczególnie polecany w instalacjach, gdzie potrzebna jest prosta redystrybucja fazy.

• Przełączanie między dwoma odbiornikami (np. grzałka przepływowa / bojler) przy użyciu jednej linii zasilającej.
• Sterowanie trybem pracy urządzeń – wybór źródła zasilania (np. agregat / sieć) w obwodach pomocniczych.
• Ręczne załączanie i wyłączanie obwodów oświetleniowych lub gniazd w systemach automatyki budynkowej.
• Jako element tablic rozdzielczych w warsztatach, małych zakładach produkcyjnych i biurach.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez osobę posiadającą uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Przełącznik przeznaczony jest do montażu na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów należy dobrać do prądu 32 A (min. 4 mm² Cu). Zaciski dokręcać zgodnie z momentem podanym w dokumentacji producenta – nie dokręcać na siłę. Po zakończeniu prac sprawdzić poprawność połączeń.

FAQ

• Jak działa przełącznik I-0-II? Przełącznik posiada trzy stabilne położenia: I (załączony obwód pierwszy), 0 (obwód wyłączony), II (załączony obwód drugi). Punkt wspólny (górny zacisk) jest zawsze pod napięciem w pozycjach I i II, a w pozycji 0 wszystkie obwody są odcięte.
• Czy przełącznik jest wyposażony w podświetlenie? Nie, model SFT132 nie posiada podświetlenia – aktualną pozycję rozpoznaje się po mechanicznym wskaźniku położenia dźwigni.
• Jaki stopień ochrony ma ten przełącznik? Producent nie podał konkretnego stopnia IP w danych technicznych. Urządzenie jest przeznaczone do montażu wewnątrz rozdzielnicy – standardowo aparatura modułowa ma ochronę IP20, ale ostateczny stopień ochrony zapewnia zastosowana obudowa.
