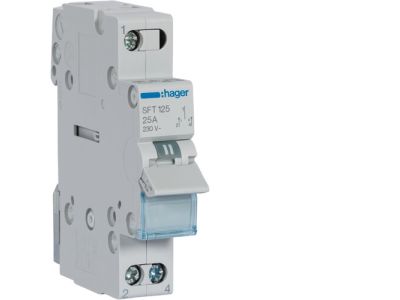

Modułowy przełącznik instalacyjny I-0-II punkt wspólny od góry 1P 25A 230VAC | SFT125 Hager

Opis i Kluczowe Cechy

Modułowy przełącznik instalacyjny HAGER SFT125 to zaawansowane rozwiązanie z zakresu aparatury modułowej, zaprojektowane do precyzyjnego zarządzania obwodami elektrycznymi. Urządzenie pracuje w układzie I-0-II, co oznacza, że posiada trzy stabilne pozycje: zasilanie z pierwszego źródła, całkowite rozłączenie obwodu w pozycji środkowej oraz zasilanie ze źródła alternatywnego. Prąd znamionowy wynoszący 25 A pozwala na bezpieczną obsługę obciążeń w instalacjach domowych oraz komercyjnych przy napięciu znamionowym 230 V AC. Unikalną cechą konstrukcyjną modelu SFT125 jest punkt wspólny wyprowadzony od góry urządzenia, co znacząco optymalizuje proces okablowania w rozdzielnicy, pozwalając na przejrzyste i estetyczne ułożenie przewodów lub szyn łączeniowych.

• Prąd znamionowy 25 A: Zapewnia stabilną pracę przy standardowych obciążeniach instalacyjnych.
• Konstrukcja 1-biegunowa (1P): Idealna do systemów jednofazowych, zajmująca tylko jeden moduł na szynie DIN.
• Punkt wspólny od góry: Ułatwia mostkowanie i redukuje ilość potrzebnego miejsca wewnątrz rozdzielnicy.
• Trwałość mechaniczna: Wysoka jakość wykonania gwarantowana przez markę HAGER zapewnia tysiące cykli przełączeń.

Zgodność z Normami

Aparat SFT125 został zaprojektowany w oparciu o najwyższe standardy bezpieczeństwa i jakości. Jest w pełni zgodny z normą IEC/EN 60947-3, która określa wymagania dla rozłączników, odłączników oraz przełączników w instalacjach niskiego napięcia. Dzięki temu produkt gwarantuje bezpieczną izolację elektryczną oraz niezawodność działania w trudnych warunkach eksploatacyjnych. Stopień ochrony obudowy oraz konstrukcja zacisków minimalizują ryzyko przypadkowego dotyku części pod napięciem, co jest kluczowe dla bezpieczeństwa personelu obsługującego.

Zastosowanie

Przełącznik źródła zasilania HAGER SFT125 jest niezastąpiony w nowoczesnych systemach elektroenergetycznych. Jego głównym zadaniem jest umożliwienie ręcznego przełączenia odbiorników między dwoma niezależnymi obwodami zasilającymi. Doskonale sprawdza się w:

• Układach zasilania awaryjnego do przełączania między siecią zawodową a agregatem prądotwórczym.
• Systemach fotowoltaicznych do wyboru źródła zasilania (sieć vs. inwerter).
• Automatyce przemysłowej do zmiany trybów pracy maszyn (np. sterowanie ręczne/automatyczne).
• Instalacjach domowych do zarządzania priorytetowymi odbiornikami energii.

Wskazówki Montażowe

Instalacja przełącznika SFT125 powinna być realizowana na standardowej szynie montażowej DIN TS35. Dzięki kompaktowej szerokości jednego modułu (17,5 mm), aparat łatwo integruje się z istniejącą aparaturą modułową. Podczas montażu należy zwrócić uwagę na odpowiedni moment dokręcania zacisków śrubowych, aby zapewnić trwały styk elektryczny i uniknąć zjawiska luzowania się przewodów pod wpływem drgań. Umieszczenie punktu wspólnego od góry sugeruje prowadzenie zasilania odbiornika od górnej części aparatu, co pozwala na lepszą organizację przestrzeni w dolnej części rozdzielnicy, gdzie zazwyczaj doprowadzane są przewody zasilające z różnych źródeł.

FAQ

• Czy przełącznik SFT125 posiada pozycję neutralną? Tak, pozycja środkowa '0' gwarantuje całkowite odizolowanie obwodu wyjściowego od obu źródeł zasilania, co jest niezbędne podczas prac konserwacyjnych.
• Czy można go stosować w instalacjach trójfazowych? Model SFT125 jest urządzeniem jednobiegunowym. W przypadku instalacji trójfazowych należy zastosować odpowiednio wersję 3-biegunową lub 4-biegunową z serii SFT.
• Jaki jest stopień ochrony tego urządzenia? Urządzenie posiada standardowy stopień ochrony IP20, co oznacza, że jest przeznaczone do montażu wewnątrz obudów i rozdzielnic elektrycznych.
