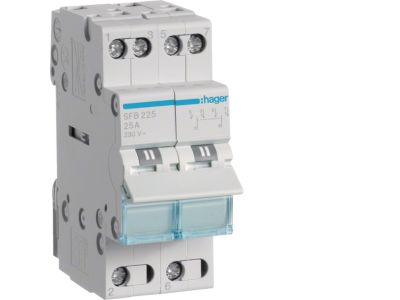

Modułowy przełącznik instalacyjny I-0-II punkt wspólny od dołu 2P 25A 230VAC | SFB225 Hager

Opis i Kluczowe Cechy

Modułowy przełącznik instalacyjny HAGER SFB225 to profesjonalne urządzenie łączeniowe zaprojektowane do bezpiecznego i sprawnego przełączania obwodów elektrycznych w układzie I-0-II. Urządzenie charakteryzuje się dwubiegunową konstrukcją (2P), co pozwala na jednoczesne rozłączanie dwóch torów prądowych, zapewniając pełną izolację obwodu. Prąd znamionowy wynoszący 25 A przy napięciu znamionowym 230 V AC sprawia, że jest to idealne rozwiązanie do systemów sterowania oraz mniejszych odbiorników mocy.

• Punkt wspólny od dołu: Specyficzna konstrukcja z mostkowanym punktem wspólnym na dolnych zaciskach znacząco ułatwia oprzewodowanie w rozdzielnicy, redukując ilość potrzebnych mostków i optymalizując przestrzeń.
• Trójpołożeniowa dźwignia: Wyraźne pozycje I, 0 oraz II pozwalają na jednoznaczną identyfikację stanu pracy urządzenia, gdzie pozycja środkowa (0) stanowi przerwę izolacyjną.
• Wysoka trwałość mechaniczna: Aparatura marki HAGER słynie z precyzji wykonania, co przekłada się na tysiące cykli łączeniowych bez utraty parametrów stykowych.
• Kompaktowa obudowa: Standardowa szerokość modułowa pozwala na bezproblemowy montaż w każdej nowoczesnej rozdzielnicy niskiego napięcia.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami europejskimi dotyczącymi aparatury modułowej niskiego napięcia. Spełnienie wymagań normy PN-EN 60947-3 gwarantuje, że przełącznik SFB225 może być bezpiecznie stosowany jako rozłącznik w instalacjach przemysłowych i domowych. Posiada certyfikację CE, co potwierdza bezpieczeństwo użytkowania oraz odporność na przepięcia i trudne warunki pracy wewnątrz rozdzielnic.

Zastosowanie

Przełącznik HAGER SFB225 znajduje szerokie zastosowanie w zaawansowanych układach automatyki budynkowej oraz systemach zasilania rezerwowego. Jest niezastąpiony w sytuacjach, gdy zachodzi potrzeba ręcznego wyboru źródła zasilania, na przykład między siecią zawodową a agregatem prądotwórczym lub systemem zasilania awaryjnego UPS (w zakresie dopuszczalnych prądów znamionowych). Może być również wykorzystywany do sterowania procesami technologicznymi, gdzie wymagane jest przełączanie między dwoma różnymi trybami pracy urządzenia lub wybór między dwoma różnymi odbiornikami energii.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka na standardowej szynie montażowej DIN TH35. Dzięki zastosowaniu punktu wspólnego od dołu, instalator może w łatwy sposób doprowadzić zasilanie do odbiornika, podłączając źródła zasilania do górnych zacisków. Należy zwrócić szczególną uwagę na moment dokręcania śrub zaciskowych, aby zapewnić trwały styk elektryczny i zapobiec przegrzewaniu się przewodów. Zaleca się stosowanie tulejek zaciskowych na przewodach typu linka. Przed uruchomieniem należy sprawdzić poprawność osadzenia aparatu na szynie oraz upewnić się, że dźwignia pracuje płynnie w pełnym zakresie ruchu.

FAQ

• Czy przełącznik SFB225 może służyć jako główny wyłącznik prądu? Urządzenie posiada funkcję rozłączania, jednak jego głównym przeznaczeniem jest przełączanie między dwoma obwodami (I-0-II). Jako główny wyłącznik zaleca się stosowanie dedykowanych rozłączników izolacyjnych o odpowiednim prądzie znamionowym.
• Co oznacza "punkt wspólny od dołu"? Oznacza to, że zaciski wyjściowe (wspólne dla obu pozycji pracy) znajdują się na dole aparatu, co jest standardem ułatwiającym łączenie szynowe i porządkowanie przewodów w dolnej części sekcji rozdzielnicy.
• Czy można go stosować w instalacjach trójfazowych? Model SFB225 jest urządzeniem dwubiegunowym (2P). Do instalacji trójfazowych należy zastosować odpowiedni model czterobiegunowy (4P) z oferty HAGER.
