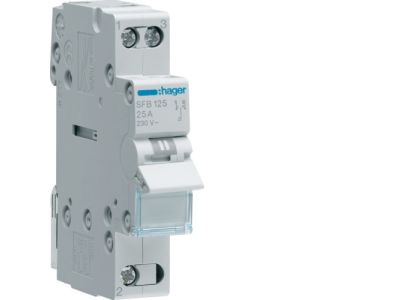

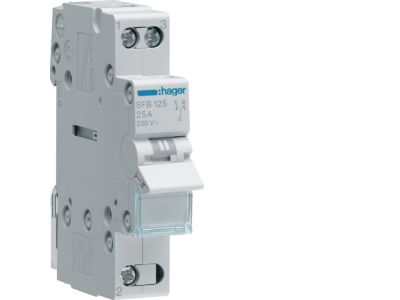

Modułowy przełącznik instalacyjny I-0-II punkt wspólny od dołu 1P 25A 230VAC | SFB125 Hager

Opis i Kluczowe Cechy

Modułowy przełącznik instalacyjny HAGER SFB125 to profesjonalne rozwiązanie przeznaczone do bezpiecznego przełączania obwodów elektrycznych w układzie I-0-II. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 25 A, co pozwala na obsługę standardowych obciążeń w instalacjach domowych oraz komercyjnych przy napięciu znamionowym 230 V AC. Kluczową cechą konstrukcyjną tego modelu jest punkt wspólny wyprowadzony od dołu, co znacząco ułatwia mostkowanie i organizację okablowania wewnątrz rozdzielnicy. Jednobiegunowa konstrukcja (1P) zajmuje tylko jeden moduł na szynie DIN, optymalizując przestrzeń montażową. Mechanizm przełączający posiada wyraźną pozycję środkową (0), która gwarantuje skuteczną przerwę izolacyjną między dwoma źródłami zasilania lub dwoma odbiornikami, zapobiegając przypadkowym zwarciom międzyfazowym lub niekontrolowanemu przepływowi energii.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami europejskimi dotyczącymi aparatury modułowej niskiego napięcia. Spełnia wymagania normy PN-EN 60947-3, co potwierdza jego zdolność do bezpiecznego łączenia, rozłączania i przełączania prądów roboczych. Wysoka jakość materiałów izolacyjnych użytych przez firmę HAGER zapewnia odpowiedni stopień ochrony oraz odporność na prądy pełzające, co jest kluczowe dla długotrwałej i bezawaryjnej eksploatacji w profesjonalnych systemach elektroenergetycznych.

Zastosowanie

Przełącznik SFB125 znajduje szerokie zastosowanie w układach automatyki budynkowej oraz systemach zasilania rezerwowego. Jest idealnym komponentem do ręcznego przełączania zasilania między siecią zawodową a alternatywnym źródłem energii, takim jak agregat prądotwórczy lub system zasilania awaryjnego UPS (w układach jednofazowych). Może być również wykorzystywany w przemyśle do sterowania procesami technologicznymi, gdzie wymagany jest wybór między dwoma trybami pracy urządzenia lub sterowanie dwoma oddzielnymi obwodami sygnalizacyjnymi z jednego punktu zasilającego.

Wskazówki Montażowe

Montaż urządzenia powinien odbywać się na standardowej szynie montażowej TH35 (DIN). Dzięki kompaktowej obudowie o szerokości 17,5 mm (1 moduł), instalacja jest szybka i intuicyjna. Podczas podłączania przewodów należy zwrócić szczególną uwagę na odpowiedni moment dokręcania zacisków śrubowych, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się punktów połączeniowych. Punkt wspólny znajdujący się od dołu pozwala na estetyczne prowadzenie szyn grzebieniowych lub przewodów typu linka z tulejkami izolowanymi. Przed uruchomieniem należy zweryfikować poprawność połączeń zgodnie ze schematem ideowym naniesionym na obudowę aparatu.

FAQ

• Czy przełącznik SFB125 może pracować pod pełnym obciążeniem 25A? Tak, urządzenie jest zaprojektowane do pracy ciągłej przy prądzie znamionowym 25A w kategorii użytkowania AC22A.
• Jaka jest funkcja pozycji środkowej "0"? Pozycja środkowa zapewnia całkowite odłączenie obwodu wyjściowego od obu źródeł zasilania, co jest niezbędne dla bezpieczeństwa podczas prac konserwacyjnych lub zmiany źródła zasilania.
• Czy produkt współpracuje z szynami łączeniowymi? Tak, konstrukcja zacisków umożliwia stosowanie standardowych szyn widełkowych lub sztyftowych, co przyspiesza montaż w rozdzielnicach wielomodułowych.
