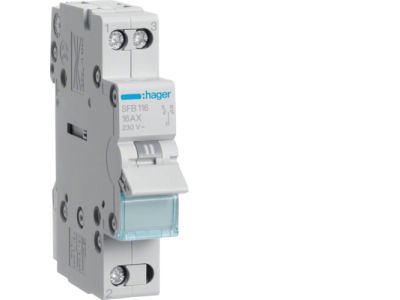

Modułowy przełącznik instalacyjny I-0-II punkt wspólny od dołu 1P 16A 230VAC | SFB116 Hager

Opis i Kluczowe Cechy

Modułowy przełącznik instalacyjny HAGER SFB116 to profesjonalne urządzenie łączeniowe zaprojektowane do pracy w układach sterowania i rozdziału energii elektrycznej. Urządzenie charakteryzuje się konfiguracją styków I-0-II, co umożliwia bezpieczne przełączanie pomiędzy dwoma niezależnymi obwodami zasilania lub sterowania. Przełącznik posiada punkt wspólny wyprowadzony od dołu, co znacząco ułatwia mostkowanie i organizację okablowania wewnątrz rozdzielnicy. Znamionowy prąd łączeniowy wynosi 16 A przy napięciu znamionowym 230 V AC, co czyni go idealnym rozwiązaniem do przełączania obwodów pomocniczych, oświetleniowych lub sterowniczych.

• Konfiguracja 1P: Jednobiegunowa konstrukcja pozwala na precyzyjne zarządzanie pojedynczą fazą lub torem sygnałowym.
• Trójpołożeniowa dźwignia: Wyraźne stany pracy (I, 0, II) z centralną pozycją wyłączoną zapewniają pełną kontrolę nad przepływem prądu.
• Kompaktowa obudowa: Szerokość jednego modułu (17,5 mm) pozwala na optymalne wykorzystanie miejsca na szynie DIN.
• Wysoka trwałość: Mechanizm przełączający został zaprojektowany z myślą o wieloletniej, bezawaryjnej eksploatacji w warunkach przemysłowych i domowych.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi normami europejskimi dotyczącymi aparatury modułowej niskiego napięcia. Spełnia wymagania normy PN-EN 60947-3, co gwarantuje bezpieczeństwo użytkowania jako rozłącznik izolacyjny. Posiada certyfikację CE, potwierdzającą dopuszczenie do obrotu na rynku Unii Europejskiej oraz wysoką jakość wykonania charakterystyczną dla marki HAGER.

Zastosowanie

Przełącznik SFB116 znajduje szerokie zastosowanie w nowoczesnych instalacjach elektrotechnicznych. Jest niezastąpiony w układach automatyki budynkowej do ręcznego przełączania trybów pracy (np. tryb automatyczny / wyłączony / ręczny). Może służyć jako przełącznik źródła zasilania dla odbiorników o mniejszej mocy, pozwalając na wybór pomiędzy zasilaniem sieciowym a alternatywnym (np. zasilacz awaryjny UPS lub agregat prądotwórczy w obwodach sterowania). Dzięki punktowi wspólnemu od dołu, jest szczególnie ceniony przez prefabrykatorów rozdzielnic za przejrzystość montażu.

Wskazówki Montażowe

Montaż urządzenia odbywa się na standardowej szynie montażowej TH35 (DIN). Przed przystąpieniem do prac należy upewnić się, że zasilanie jest odłączone. Przewody o odpowiednim przekroju należy odizolować na zalecaną długość i umieścić w zaciskach śrubowych. Moment dokręcania śrub powinien być zgodny z zaleceniami producenta, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się punktów połączeniowych. Punkt wspólny znajdujący się na dole urządzenia ułatwia stosowanie szyn grzebieniowych lub mostków kablowych przy łączeniu wielu modułów.

FAQ

• Czy przełącznik SFB116 może służyć jako główny przełącznik sieć-agregat dla całego domu? Ze względu na prąd znamionowy 16 A, urządzenie to nadaje się do przełączania pojedynczych obwodów lub sygnałów sterujących. Dla całego budynku o większym zapotrzebowaniu na moc należy zastosować przełączniki o wyższym prądzie znamionowym (np. 40A lub 63A).
• Co oznacza "punkt wspólny od dołu"? Oznacza to, że zacisk wyjściowy, który jest wspólny dla obu pozycji przełącznika (I oraz II), znajduje się w dolnej części obudowy, co jest standardem ułatwiającym oprzewodowanie w wielu typach rozdzielnic.
• Czy urządzenie posiada wskaźnik zadziałania? Pozycję styków wskazuje bezpośrednio położenie dźwigni napędowej na froncie urządzenia.
