Modułowy blok rozdzielczy 6M 4P 100A - 10 zacisków | 400406 Legrand

Opis i Kluczowe Cechy

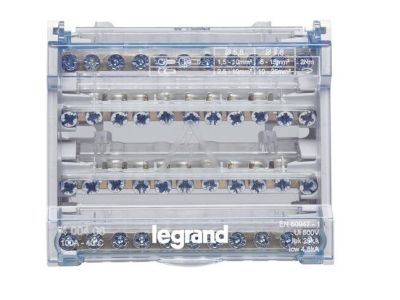

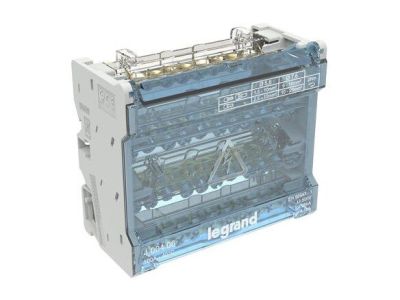

Modułowy blok rozdzielczy Legrand o numerze referencyjnym 400406 to zaawansowane rozwiązanie przeznaczone do profesjonalnej dystrybucji energii elektrycznej wewnątrz rozdzielnic niskiego napięcia. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 100 A, co pozwala na stabilne i bezpieczne zasilanie wielu obwodów odpływowych z jednego punktu zasilającego. Konstrukcja czteropolowa (4P) umożliwia pełną obsługę systemów trójfazowych wraz z przewodem neutralnym, zapewniając przejrzystość i porządek w okablowaniu. Blok zajmuje szerokość 6 modułów (108 mm) w standardzie DIN, co ułatwia jego integrację z nowoczesną aparaturą modułową. Każda z czterech szyn mosiężnych została wyposażona w 10 zacisków śrubowych o zróżnicowanych przekrojach, co pozwala na elastyczne dopasowanie przewodów sztywnych i giętkich (z tulejkami). Izolacja wykonana z wysokiej jakości tworzywa samogasnącego gwarantuje bezpieczeństwo eksploatacji nawet w wymagających warunkach przemysłowych.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami międzynarodowymi, w tym z normą IEC 60947-1, która określa ogólne wymagania dla aparatury rozdzielczej i sterowniczej niskiego napięcia. Dzięki temu blok rozdzielczy Legrand 400406 spełnia najwyższe standardy w zakresie wytrzymałości dielektrycznej, odporności na prądy zwarciowe oraz trwałości mechanicznej zacisków. Posiada on również certyfikację CE, co jest niezbędnym wymogiem przy realizacji projektów elektroinstalacyjnych na terenie Unii Europejskiej, gwarantując instalatorom pełne bezpieczeństwo prawne i techniczne.

Zastosowanie

Blok rozdzielczy 100A znajduje szerokie zastosowanie w sektorze B2B, szczególnie w budownictwie komercyjnym, przemysłowym oraz w zaawansowanych instalacjach domowych. Jest idealnym rozwiązaniem do:

• Rozdzielnic głównych i podrozdzielnic w obiektach biurowych i handlowych.
• Systemów automatyki przemysłowej, gdzie wymagane jest uporządkowane rozdzielenie zasilania na poszczególne sekcje sterownicze.
• Prefabrykacji szaf sterowniczych, optymalizując czas montażu i przestrzeń wewnątrz obudowy.
• Modernizacji istniejących instalacji w celu zwiększenia ich przejrzystości i ułatwienia późniejszych prac serwisowych.

Wskazówki Montażowe

Montaż bloku rozdzielczego Legrand 400406 powinien być przeprowadzony na standardowej szynie montażowej TH35 (szyna DIN). Aby zapewnić długotrwałą i bezawaryjną pracę, należy przestrzegać następujących zaleceń:

• Przewody należy odizolować na odpowiedniej długości, dopasowanej do głębokości zacisku, aby uniknąć odsłoniętych części pod napięciem.
• Należy stosować odpowiedni moment dokręcania śrub zaciskowych, co zapobiega przegrzewaniu się styków i poluzowaniu przewodów pod wpływem drgań.
• W przypadku stosowania przewodów typu linka, zaleca się użycie tulejek zaciskowych dla zapewnienia optymalnej powierzchni styku.
• Przezroczysta osłona przednia powinna być zawsze zamontowana po zakończeniu prac, aby zapewnić stopień ochrony przed dotykiem bezpośrednim.

FAQ

1. Czy blok rozdzielczy 400406 można montować pionowo?
Tak, konstrukcja zacisków i system mocowania na szynie DIN pozwalają na montaż zarówno w pionie, jak i w poziomie, pod warunkiem zachowania odpowiednich odstępów izolacyjnych.

2. Jaki jest maksymalny przekrój przewodu zasilającego?
Blok 100A posiada dedykowane zaciski o większej średnicy, które pozwalają na przyłączenie przewodu zasilającego o przekroju do 25 mm² (sztywny) lub 16 mm² (giętki z tulejką).

3. Czy produkt posiada osłony izolacyjne dla każdego bieguna?
Tak, blok jest wyposażony w zintegrowane przegrody izolacyjne oraz zdejmowaną osłonę czołową, co znacząco podnosi poziom bezpieczeństwa obsługi.
