Modułowe bloki listew rozdzielczych BR 4P-6 100A | 400405 Legrand

Opis i Kluczowe Cechy

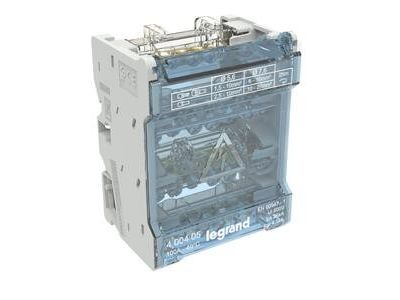

Modułowy blok rozdzielczy Legrand o numerze referencyjnym 400405 to zaawansowane rozwiązanie inżynieryjne, zaprojektowane z myślą o profesjonalnych systemach rozdziału energii elektrycznej. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 100 A, co pozwala na stabilną i bezpieczną pracę w obwodach o znacznym obciążeniu. Konstrukcja czterobiegunowa (4P) umożliwia kompleksowe zarządzanie trzema fazami oraz przewodem neutralnym w obrębie jednego modułu, co znacząco optymalizuje przestrzeń wewnątrz rozdzielnicy. Każda z listew mosiężnych została wyposażona w 6 otworów przyłączeniowych, co pozwala na elastyczne dopasowanie przekrojów przewodów odpływowych do wymagań konkretnej instalacji. Produkt posiada transparentną osłonę izolacyjną, która nie tylko chroni przed dotykiem bezpośrednim, ale również umożliwia szybką inspekcję wizualną stanu połączeń bez konieczności demontażu elementów ochronnych.

• Prąd znamionowy: 100 A zapewniający wysoką wydajność prądową.
• Konfiguracja 4-polowa: Pełna separacja torów prądowych L1, L2, L3 oraz N.
• Liczba przyłączy: 6 otworów na każdy biegun, ułatwiających organizację okablowania.
• Kompaktowa budowa: Oszczędność miejsca na szynie montażowej.

Zgodność z Normami

Blok rozdzielczy BR 4P-6 został wykonany zgodnie z najwyższymi standardami bezpieczeństwa i jakości. Produkt spełnia wymagania normy IEC 60947-7-1, która definiuje rygorystyczne parametry dla listew zaciskowych do przewodów miedzianych. Dzięki temu inżynierowie i instalatorzy mają pewność, że komponent ten wytrzyma próby napięciowe oraz krótkotrwałe prądy zwarciowe, co jest kluczowe dla zachowania ciągłości zasilania w obiektach przemysłowych i użyteczności publicznej. Materiały izolacyjne użyte w procesie produkcji charakteryzują się wysoką odpornością na temperaturę oraz właściwościami samogasnącymi.

Zastosowanie

Dzięki swojej uniwersalności i wysokim parametrom technicznym, blok Legrand 400405 znajduje szerokie zastosowanie w wielu obszarach elektrotechniki:

• Prefabrykacja rozdzielnic niskiego napięcia w budownictwie wielorodzinnym i komercyjnym.
• Systemy automatyki przemysłowej, gdzie wymagany jest przejrzysty rozdział zasilania dla sterowników i elementów wykonawczych.
• Modernizacja istniejących instalacji elektrycznych w celu uporządkowania struktury połączeń.
• Szafy sterownicze maszyn, wymagające niezawodnego punktu dystrybucji energii.

Wskazówki Montażowe

Instalacja bloku rozdzielczego powinna być przeprowadzona przez wykwalifikowany personel z zachowaniem zasad bezpieczeństwa. Urządzenie jest przystosowane do montażu na standardowej szynie wsporczej TH35 (DIN), co gwarantuje szybki i stabilny montaż zatrzaskowy. Podczas podłączania przewodów należy zwrócić szczególną uwagę na moment dokręcania śrub zaciskowych – odpowiednia siła docisku zapobiega wzrostowi rezystancji zestyku i nadmiernemu nagrzewaniu się połączeń. W przypadku stosowania przewodów typu linka, zaleca się użycie tulejek zaciskowych, co zwiększa powierzchnię styku i chroni żyły przed uszkodzeniem mechanicznym przez śrubę dociskową.

FAQ

1. Czy blok rozdzielczy 400405 można montować w pionie?
Tak, konstrukcja bloku oraz system mocowania na szynie DIN pozwalają na montaż zarówno w orientacji poziomej, jak i pionowej, bez wpływu na parametry elektryczne urządzenia.

2. Jakie są maksymalne przekroje przewodów dla tego modelu?
Blok 100A BR 4P-6 obsługuje standardowe przekroje przewodów stosowane w instalacjach do 100A, jednak zawsze należy zweryfikować średnicę otworu zacisku w dokumentacji technicznej dla konkretnego typu przewodu (sztywny/giętki).

3. Czy osłona bloku jest zdejmowalna?
Tak, przezroczysta osłona jest demontowalna, co ułatwia dostęp do zacisków podczas prac instalacyjnych, a po zakończeniu montażu zapewnia wymagany stopień ochrony IP.
