Modułowe bloki listew rozdzielczych 8M 125A 4P | 400409 Legrand

Opis i Kluczowe Cechy

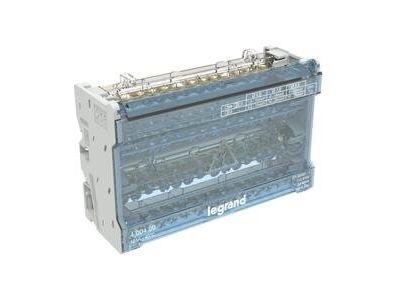

Modułowy blok rozdzielczy marki LEGRAND o numerze katalogowym 400409 to wysokiej klasy komponent elektroinstalacyjny, zaprojektowany z myślą o efektywnym i bezpiecznym rozdziale energii elektrycznej wewnątrz rozdzielnic. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 125 A, co pozwala na obsługę zaawansowanych układów zasilających w budownictwie komercyjnym oraz przemysłowym. Konstrukcja czterobiegunowa (4P) umożliwia jednoczesne zarządzanie trzema fazami oraz przewodem neutralnym, co jest kluczowe dla zachowania symetrii obciążenia i przejrzystości instalacji. Blok zajmuje szerokość 8 modułów (8M) w standardzie 17,5 mm, oferując optymalny balans między liczbą punktów przyłączeniowych a zajmowaną przestrzenią na szynie montażowej. Wyposażony jest w przezroczystą, zdejmowalną osłonę izolacyjną, która zapewnia stopień ochrony przed dotykiem bezpośrednim, jednocześnie umożliwiając szybką inspekcję wizualną stanu połączeń bez konieczności demontażu osłon.

• Prąd znamionowy (In): 125 A – gwarantuje stabilną pracę przy dużych obciążeniach prądowych.
• Konfiguracja 4-biegunowa: Pełna separacja i rozdział dla układów trójfazowych z torem N.
• Szerokość modułowa: 8M (140 mm) – standardowa wielkość ułatwiająca planowanie układu rozdzielnicy.
• Zaciski śrubowe: Wysoka siła docisku zapewniająca minimalną rezystancję przejścia.
• Transparentna pokrywa: Bezpieczeństwo i łatwość diagnostyki serwisowej.

Zgodność z Normami

Produkt został wykonany zgodnie z najwyższymi standardami bezpieczeństwa i jakości. Spełnia wymagania normy IEC/EN 60947-7-1, która definiuje rygorystyczne parametry dla listew zaciskowych i bloków rozdzielczych niskiego napięcia. Dzięki temu blok Legrand 400409 charakteryzuje się odpowiednią wytrzymałością dielektryczną oraz odpornością na prądy zwarciowe, co jest niezbędne w profesjonalnych systemach elektroenergetycznych. Posiada certyfikat CE oraz przeszedł testy odporności na wysoką temperaturę (próba drutu żarowego), co potwierdza jego przydatność do montażu w obiektach o podwyższonych wymaganiach przeciwpożarowych.

Zastosowanie

Blok rozdzielczy 125A 4P znajduje zastosowanie wszędzie tam, gdzie wymagana jest najwyższa niezawodność i porządek w okablowaniu. Jest dedykowany do:

• Prefabrykacji rozdzielnic głównych i oddziałowych w budynkach biurowych i przemysłowych.
• Systemów automatyki budynkowej, gdzie służy jako centralny punkt dystrybucji zasilania dla sterowników i elementów wykonawczych.
• Układów zasilania gwarantowanego (UPS) oraz systemów przełączania źródeł zasilania (SZR).
• Modernizacji starych rozdzielnic w celu zwiększenia bezpieczeństwa eksploatacji i ułatwienia przyszłych prac konserwacyjnych.

Wskazówki Montażowe

Montaż bloku rozdzielczego Legrand 400409 powinien być przeprowadzony na standardowej szynie wsporczej TH35 (DIN). Podczas instalacji należy zwrócić szczególną uwagę na odpowiedni moment dokręcania śrub zaciskowych, co zapobiega luzowaniu się przewodów pod wpływem drgań i zmian temperatury. Przekrój znamionowy przewodów zasilających i odpływowych musi być dobrany zgodnie z obciążalnością prądową i zabezpieczeniami poprzedzającymi. W przypadku stosowania przewodów typu linka, inżynierowie zalecają użycie tulejek zaciskowych, co zwiększa powierzchnię styku i chroni miedziane druciki przed uszkodzeniem mechanicznym przez śrubę zacisku. Należy zachować odpowiednie odstępy izolacyjne i dbać o estetyczne ułożenie wiązek kablowych, co ułatwia cyrkulację powietrza wewnątrz obudowy.

FAQ

• Czy blok można montować pionowo? Tak, konstrukcja zacisków i mocowania na szynę DIN pozwala na montaż zarówno w poziomie, jak i w pionie, zależnie od konfiguracji rozdzielnicy.
• Jaki jest stopień ochrony tego urządzenia? Blok posiada stopień ochrony IP20 (z zamontowaną osłoną), co chroni przed dostępem palcem do części czynnych.
• Czy produkt jest kompatybilny z przewodami aluminiowymi? Standardowo zaciski są przeznaczone do przewodów miedzianych. W przypadku aluminium należy zastosować odpowiednie pasty stykowe i regularnie kontrolować moment dokręcenia.
