Modułowe bloki listew rozdzielczych 6M 40A 4P | 400404 Legrand

Opis i Kluczowe Cechy

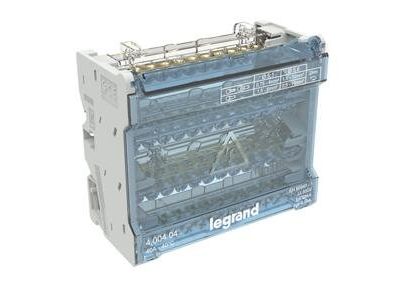

Modułowy blok listew rozdzielczych o numerze katalogowym 400404 to zaawansowane rozwiązanie od renomowanego producenta aparatury elektrycznej – firmy LEGRAND. Urządzenie zostało zaprojektowane z myślą o efektywnym i bezpiecznym rozdziale energii elektrycznej wewnątrz rozdzielnic niskiego napięcia. Blok charakteryzuje się prądem znamionowym wynoszącym 40A, co pozwala na obsługę standardowych obwodów zasilających i sterowniczych. Konstrukcja 4-biegunowa (4P) umożliwia jednoczesne zarządzanie trzema fazami oraz przewodem neutralnym, zapewniając pełną separację obwodów.

• Szerokość modułowa: Urządzenie zajmuje 6 modułów w standardzie DIN (17,5 mm na moduł), co pozwala na optymalne zagospodarowanie przestrzeni w szafie sterowniczej.
• Prąd znamionowy 40A: Parametr ten gwarantuje stabilną pracę przy obciążeniach ciągłych, minimalizując ryzyko przegrzania styków.
• Izolacja i bezpieczeństwo: Obudowa wykonana z wysokiej jakości tworzywa samogasnącego zapewnia wysoki stopień ochrony przed dotykiem bezpośrednim.
• Transparentna osłona: Pozwala na szybką inspekcję wizualną stanu połączeń bez konieczności demontażu elementów osłonowych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami europejskimi dotyczącymi aparatury rozdzielczej i sterowniczej. Zgodność z normą IEC/EN 60947-7-1 potwierdza, że blok rozdzielczy spełnia najwyższe wymagania w zakresie wytrzymałości dielektrycznej, odporności na prądy zwarciowe oraz trwałości mechanicznej zacisków. Posiadanie certyfikatu CE gwarantuje dopuszczenie do obrotu i stosowania w profesjonalnych instalacjach elektroenergetycznych na terenie całej Unii Europejskiej.

Zastosowanie

Blok rozdzielczy Legrand 400404 znajduje szerokie zastosowanie w sektorze budownictwa komercyjnego oraz przemysłowego. Jest idealnym rozwiązaniem do:

• Rozdzielnic głównych i podrozdzielnic w budynkach biurowych i mieszkalnych.
• Układów automatyki przemysłowej, gdzie wymagany jest przejrzysty rozdział zasilania na poszczególne sekcje sterownicze.
• Prefabrykacji szaf sterowniczych, ułatwiając organizację okablowania i redukując czas montażu.
• Systemów zasilania gwarantowanego, gdzie niezawodność połączeń jest krytycznym parametrem systemu.

Wskazówki Montażowe

Prawidłowy montaż jest kluczowy dla zapewnienia długotrwałej i bezawaryjnej pracy instalacji. Blok jest przystosowany do montażu na standardowej szynie wsporczej TH35 (DIN). Podczas instalacji należy zwrócić szczególną uwagę na:

• Moment dokręcania: Należy stosować się do zaleceń producenta dotyczących siły docisku śrub zaciskowych, aby uniknąć poluzowania przewodów wskutek drgań lub cykli termicznych.
• Przygotowanie przewodów: Zaleca się stosowanie tulejek zaciskowych na końcówkach przewodów typu linka, co zwiększa powierzchnię styku i zapobiega przecinaniu pojedynczych drucików miedzi.
• Odstępy izolacyjne: Konstrukcja bloku zapewnia odpowiednie odstępy, jednak należy dbać o czystość wewnątrz rozdzielnicy, aby uniknąć powstawania mostków przewodzących.

FAQ

1. Czy blok 400404 można montować w pionie?
Tak, konstrukcja zacisków i system mocowania na szynę DIN pozwalają na montaż zarówno w poziomie, jak i w pionie, pod warunkiem zachowania odpowiedniego prowadzenia przewodów.

2. Jaki jest stopień ochrony tego bloku?
Blok zapewnia stopień ochrony IP20, co oznacza zabezpieczenie przed dostępem do części niebezpiecznych palcem oraz przed obcymi ciałami stałymi o średnicy 12,5 mm i większej.

3. Czy urządzenie wymaga okresowej konserwacji?
Zaleca się okresowe sprawdzanie momentu dokręcenia zacisków śrubowych (szczególnie w pierwszym roku eksploatacji), co jest standardową procedurą w profesjonalnych instalacjach elektrycznych.
