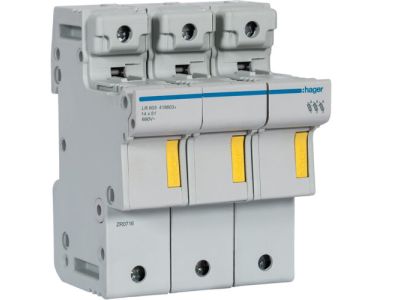

Modułowa podstawa bezpiecznikowa 3P wkł.bezp.cyl.L51 14x51mm 50A 690VAC | LR603 Hager

Opis i Kluczowe Cechy

Modułowa podstawa bezpiecznikowa LR603 renomowanej marki HAGER to profesjonalne rozwiązanie elektrotechniczne, zaprojektowane do skutecznej ochrony obwodów przed skutkami zwarć oraz przeciążeń. Urządzenie jest dedykowane do współpracy z wkładkami cylindrycznymi typu L51 o wymiarach 14x51 mm. Dzięki konstrukcji trójbiegunowej (3P), podstawa umożliwia jednoczesne zabezpieczenie trzech faz, co jest kluczowe w zaawansowanych systemach zasilania prądem przemiennym. Prąd znamionowy wynoszący 50 A pozwala na obsługę obciążeń o dużej mocy, a wysokie napięcie znamionowe izolacji 690V AC sprawia, że produkt idealnie odnajduje się w wymagających środowiskach przemysłowych. Kompaktowa, modułowa obudowa ułatwia integrację w nowoczesnych rozdzielnicach, zapewniając jednocześnie najwyższy poziom bezpieczeństwa dla personelu obsługującego.

• Obsługa standardowych wkładek cylindrycznych o wymiarach 14x51 mm.
• Prąd znamionowy 50A umożliwiający zabezpieczanie obwodów o wysokim poborze mocy.
• Napięcie znamionowe 690V AC gwarantujące bezpieczną pracę w sieciach przemysłowych.
• Trójbiegunowa konstrukcja (3P) zapewniająca kompleksową ochronę układów wielofazowych.
• Wysoka jakość materiałów izolacyjnych odpornych na obciążenia termiczne.

Zgodność z Normami

Podstawa bezpiecznikowa HAGER LR603 została zaprojektowana i przetestowana zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jej niezawodność w profesjonalnych aplikacjach. Produkt spełnia wymagania normy IEC/EN 60947-3, która określa parametry dla rozłączników i zestawów bezpiecznikowych niskiego napięcia. Dzięki temu użytkownik ma pewność, że urządzenie zachowa swoje właściwości ochronne nawet w ekstremalnych warunkach eksploatacyjnych, zapewniając odpowiednią zdolność wyłączalną oraz izolację bezpieczną dla instalacji.

Zastosowanie

Dzięki swojej uniwersalności i wysokim parametrom technicznym, podstawa LR603 znajduje szerokie zastosowanie w sektorze elektroinstalacyjnym i przemysłowym. Jest idealnym wyborem do:

• Zabezpieczania głównych linii zasilających w rozdzielnicach niskiego napięcia.
• Ochrony silników elektrycznych przed skutkami zablokowania lub awarii fazy.
• Zabezpieczania zaawansowanych układów automatyki przemysłowej i sterowania.
• Instalacji w systemach fotowoltaicznych oraz układach zasilania awaryjnego.
• Ochrony transformatorów i baterii kondensatorów w zakładach produkcyjnych.

Wskazówki Montażowe

Montaż podstawy bezpiecznikowej LR603 powinien być wykonywany przez wykwalifikowanego elektryka przy zachowaniu wszelkich zasad bezpieczeństwa. Urządzenie jest przystosowane do szybkiego montażu na standardowej szynie DIN (TS35), co pozwala na optymalne zagospodarowanie miejsca w rozdzielnicy. Podczas instalacji należy zwrócić szczególną uwagę na odpowiedni moment dokręcania zacisków śrubowych, aby zapewnić trwałe i pewne połączenie elektryczne, co zapobiega nadmiernemu nagrzewaniu się styków. Przekrój przewodów przyłączeniowych powinien być dobrany zgodnie z prądem znamionowym 50A oraz charakterystyką obciążenia. Przed załączeniem napięcia należy upewnić się, że wkładki bezpiecznikowe są prawidłowo dobrane i stabilnie osadzone w uchwytach.

FAQ

• Czy podstawa LR603 zawiera wkładki bezpiecznikowe w zestawie? Nie, wkładki cylindryczne 14x51 mm należy dobrać i zakupić oddzielnie, zależnie od wymaganej charakterystyki ochrony (np. gG lub aM).
• Czy można stosować tę podstawę w sieciach o niższym napięciu niż 690V? Tak, napięcie 690V AC jest wartością maksymalną; podstawa może pracować bezpiecznie również w standardowych sieciach 230V/400V AC.
• Jaki jest stopień ochrony tego urządzenia? Podstawa montowana w rozdzielnicy zapewnia stopień ochrony IP20, co chroni przed przypadkowym dotknięciem części pod napięciem palcem.
