Modułowa podstawa bezpiecznikowa 3P+N wkł.bezp.cyl.L51 14x51mm 50A 690VAC | LR604 Hager

Opis i Kluczowe Cechy

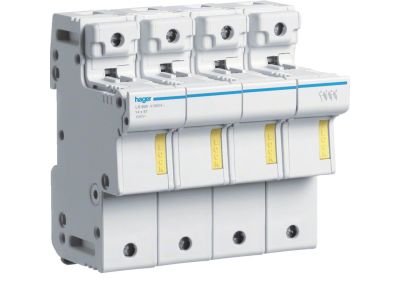

Podstawa bezpiecznikowa modułowa LR604 w konfiguracji 3P+N przeznaczona jest do wkładek cylindrycznych L51 o wymiarach 14x51mm. Dzięki prądowi znamionowemu 50 A i napięciu 690 VAC zapewnia skuteczną ochronę obwodów trójfazowych z przewodem neutralnym przed skutkami zwarć i przeciążeń. Kompaktowa, modułowa obudowa umożliwia szybki montaż na szynie TH35 w rozdzielnicach.

• Prąd znamionowy 50 A: Pozwala na bezpieczne zabezpieczanie obwodów o znacznym obciążeniu bez ryzyka przegrzania styków.
• Napięcie znamionowe 690 VAC: Umożliwia stosowanie w instalacjach przemysłowych i komercyjnych z podwyższonym napięciem, w tym w układach 400 V.
• Konfiguracja 3P+N: Idealna do ochrony obwodów trójfazowych z wydzielonym przewodem neutralnym, zgodnie z wymaganiami wielu typów rozdzielnic.
• Kompatybilność z wkładkami cylindrycznymi 14x51 mm (L51): Szeroka dostępność wkładek o różnych charakterystykach i prądach znamionowych, co ułatwia dobór do konkretnego zastosowania.
• Modułowa konstrukcja na szynę TH35: Szybki i pewny montaż w standardowych rozdzielnicach, bez potrzeby stosowania dodatkowych akcesoriów.

Zgodność z Normami

Podstawa LR604 spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE. Zaprojektowano ją do współpracy z wkładkami bezpiecznikowymi zgodnymi z normami serii PN-EN 60269. Producent gwarantuje zgodność z przepisami dotyczącymi bezpieczeństwa elektrycznego i kompatybilności elektromagnetycznej.

Zastosowanie

Modułowa podstawa bezpiecznikowa LR604 znajduje zastosowanie wszędzie tam, gdzie wymagana jest niezawodna ochrona obwodów przed zwarciami i przeciążeniami w instalacjach trójfazowych. Sprawdza się zarówno w nowych projektach, jak i modernizacjach istniejących rozdzielnic.

• Zabezpieczanie obwodów odbiorczych w rozdzielnicach głównych i podrozdzielnicach w obiektach przemysłowych, handlowych i użyteczności publicznej.
• Ochrona linii zasilających silniki, urządzenia grzewcze, klimatyzatory oraz inne odbiorniki trójfazowe z przewodem neutralnym.
• Stosowanie w układach rozdziału energii elektrycznej w budynkach mieszkalnych wielorodzinnych i biurowcach, gdzie wymagany jest bezpiecznikowy system zabezpieczeń.
• Jako element zaplecza technicznego w maszynach i urządzeniach wymagających wymiennych wkładek bezpiecznikowych o dużej zdolności zwarciowej.

Wskazówki Montażowe

Montaż i demontaż podstawy bezpiecznikowej może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające i upewnij się, że obwód jest odizolowany od sieci. Podstawę mocuje się na szynie TH35 (DIN) przez zatrzaśnięcie. Do podłączenia przewodów należy użyć zalecanego przez producenta momentu dokręcania, a przekrój przewodów dobrać zgodnie z obciążalnością prądową i charakterystyką zabezpieczenia. Wkładki bezpiecznikowe wymieniaj tylko po wyłączeniu napięcia – nie dotykaj części pod napięciem.

FAQ

• Jakie wkładki bezpiecznikowe pasują do podstawy LR604? Do podstawy przeznaczone są wkładki cylindryczne 14×51 mm (typ L51) o prądzie znamionowym nieprzekraczającym 50 A. Należy stosować wkładki odpowiednie do charakterystyki zabezpieczanego obwodu (np. gG, aM).
• Czy podstawa LR604 może być używana w instalacjach o napięciu 400 V? Tak, napięcie znamionowe 690 VAC z dużym zapasem pokrywa standardowe napięcie 400 V występujące w sieciach niskiego napięcia.
• Jaki jest stopień ochrony (IP) podstawy? Producent nie podaje konkretnego stopnia ochrony dla samej podstawy. Standardowo aparatura modułowa przeznaczona do montażu w rozdzielnicach charakteryzuje się stopniem ochrony IP20, co zapewnia ochronę przed dotykiem palcami i ciałami stałymi o średnicy powyżej 12,5 mm. Po zabudowie w rozdzielnicy ogólny stopień ochrony zależy od obudowy.
