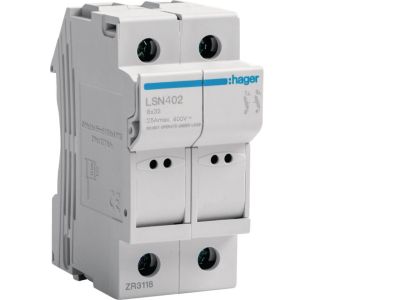

Modułowa podstawa bezpiecznikowa 2P wkł.bezp.cyl.L32 8X32mm, 25A 400VAC | LSN402 Hager

Opis i Kluczowe Cechy

Modułowa podstawa bezpiecznikowa LSN402 to dwubiegunowe (2P) gniazdo przystosowane do wkładek cylindrycznych typu L32 o wymiarach 8x32 mm. Zaprojektowana do pracy przy prądzie znamionowym 25 A i napięciu 400 V AC – zapewnia bezpieczne odłączanie obwodów o znacznym obciążeniu oraz ochronę przed skutkami zwarć i przeciążeń. Kompaktowa budowa umożliwia montaż na szynie TH35, co ułatwia integrację z rozdzielnicami modułowymi.

• Dwubiegunowa konstrukcja 2P: Jednoczesne rozłączanie obu biegunów – zwiększa bezpieczeństwo podczas prac serwisowych i spełnia wymogi odłączenia wszystkich faz w obwodach jednofazowych.
• Prąd znamionowy 25 A: Zdolność do przewodzenia obciążeń o mocy do kilku kilowatów bez ryzyka przegrzania styków gniazda.
• Napięcie 400 V AC: Przystosowanie do sieci trójfazowych oraz jednofazowych o podwyższonym napięciu – gwarancja niezawodności w instalacjach przemysłowych i komercyjnych.
• Wkład cylindryczny L32 (8×32 mm): Standardowy rozmiar bezpieczników WT/gg – łatwa dostępność wkładek oraz szybka wymiana bez użycia narzędzi.
• Montaż na szynie TH35 (DIN): Modułowy format pozwala na szybkie wpięcie w rozdzielnicy, oszczędność miejsca i elastyczność konfiguracji.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z obowiązującymi normami europejskimi oraz posiada certyfikat CE. Gwarantuje to zgodność z wymaganiami bezpieczeństwa stawianymi aparaturze modułowej stosowanej w instalacjach niskiego napięcia.

Zastosowanie

Podstawa bezpiecznikowa LSN402 znajduje zastosowanie wszędzie tam, gdzie wymagane jest niezawodne zabezpieczenie przewodów i odbiorników przed skutkami zwarć oraz przeciążeń. Sprawdza się w rozdzielnicach głównych, podrozdzielniach i szafach sterowniczych.

• Zabezpieczenie obwodów oświetleniowych, gniazd wtyczkowych oraz linii zasilających w instalacjach mieszkaniowych i biurowych.
• Ochrona odbiorników przemysłowych, takich jak silniki, pompy, wentylatory, w obwodach o prądzie do 25 A.
• Stosowanie w tablicach rozdzielczych w obiektach użyteczności publicznej, magazynach i halach produkcyjnych.
• Tworzenie punktów odłączenia bezpiecznikowego w systemach automatyki budynkowej i sterowania oświetleniem.

Wskazówki Montażowe

Montaż i wymiana wkładek bezpiecznikowych powinny być wykonywane wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające i upewnij się, że obwód jest pozbawiony potencjału. Podstawę montuje się na szynie TH35 (DIN) poprzez zatrzaśnięcie. Przekrój przewodów przyłączeniowych należy dobrać do prądu znamionowego 25 A oraz warunków środowiskowych. Momenty dokręcania zacisków oraz dopuszczalny przekrój przewodów należy sprawdzić w dokumentacji techniczno-ruchowej producenta.

FAQ

• Jakie wkładki bezpiecznikowe pasują do podstawy LSN402? Podstawa jest przeznaczona do wkładek cylindrycznych typu L32 o wymiarach 8×32 mm. Należy stosować wkładki o prądzie znamionowym nieprzekraczającym 25 A (np. seria gG/gL). Wyższy prąd grozi uszkodzeniem podstawy.
• Czy podstawa nadaje się do montażu na szynie DIN? Tak, LSN402 wyposażona jest w zatrzask umożliwiający szybkie mocowanie na standardowej szynie TH35 (35 mm). Umożliwia to łatwą instalację w rozdzielnicach modułowych.
• Jakie czynności należy wykonać przed wymianą wkładki bezpiecznikowej? Przed każdą wymianą lub pracą w obrębie podstawy należy bezwzględnie odłączyć napięcie od obwodu – brak napięcia jest warunkiem bezpieczeństwa. Stosuj się do zasad BHP oraz zaleceń zawartych w instrukcji montażu.
