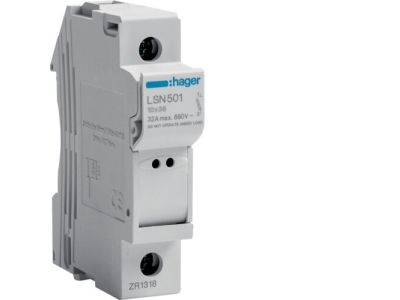

Modułowa podstawa bezpiecznikowa 1P wkł.bezp.cyl.L38 10x38mm, 32 A, 690 VAC | LSN501 Hager

Opis i Kluczowe Cechy

Modułowa podstawa bezpiecznikowa HAGER LSN501 to profesjonalne rozwiązanie przeznaczone do zabezpieczania obwodów elektrycznych przed skutkami zwarć i przeciążeń. Urządzenie zostało zaprojektowane do współpracy z wkładkami bezpiecznikowymi cylindrycznymi o rozmiarze 10x38 mm (typ L38). Dzięki prądowi znamionowemu wynoszącemu 32 A oraz wysokiemu napięciu znamionowemu izolacji 690 V AC, podstawa ta znajduje zastosowanie w najbardziej wymagających instalacjach przemysłowych i komercyjnych.

• Konstrukcja jednobiegunowa (1P): Pozwala na precyzyjne zabezpieczenie pojedynczego toru prądowego w rozdzielnicy.
• Wysoka wytrzymałość napięciowa: Napięcie znamionowe 690 V AC umożliwia bezpieczną pracę w układach o podwyższonych parametrach elektrycznych.
• Kompaktowa budowa: Standardowa szerokość modułowa ułatwia optymalne zagospodarowanie miejsca na szynie montażowej.
• Bezpieczeństwo obsługi: Konstrukcja obudowy minimalizuje ryzyko przypadkowego dotknięcia części pod napięciem podczas wymiany wkładki.

Zgodność z Normami

Produkt został wykonany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi w Unii Europejskiej. Podstawa bezpiecznikowa HAGER LSN501 spełnia wymagania normy IEC/EN 60947-3, co potwierdza jej zdolność do bezpiecznego rozłączania obwodów pod obciążeniem oraz gwarantuje wysoką trwałość mechaniczną i elektryczną. Posiadanie certyfikatów branżowych zapewnia instalatorów o najwyższej jakości komponentów użytych do produkcji.

Zastosowanie

Podstawa LSN501 jest dedykowana do szerokiego spektrum zastosowań w branży elektro-technicznej. Idealnie sprawdza się w:

• Automatyce przemysłowej: Zabezpieczanie układów sterowania, zasilaczy oraz transformatorów.
• Rozdzielnicach głównych i oddziałowych: Jako element ochrony selektywnej w budynkach użyteczności publicznej.
• Instalacjach fotowoltaicznych: Często stosowana jako element zabezpieczający w łańcuchach DC (przy doborze odpowiednich wkładek) lub po stronie AC.
• Ochronie silników: Współpraca z wkładkami o charakterystyce aM dla ochrony napędów przed zwarciami.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowany personel. Podstawa jest przystosowana do szybkiego zatrzaskiwania na standardowej szynie montażowej DIN TH35. Podczas instalacji należy zwrócić szczególną uwagę na:

• Moment dokręcania zacisków: Należy stosować się do zaleceń producenta, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się przewodów.
• Dobór przewodów: Zaciski windowe pozwalają na podłączenie przewodów typu drut lub linka (z tulejką) o odpowiednim przekroju dostosowanym do prądu 32 A.
• Wymiana wkładki: Przed otwarciem uchwytu bezpiecznikowego zaleca się odłączenie obciążenia, aby uniknąć powstania łuku elektrycznego.

FAQ

1. Czy podstawa LSN501 jest dostarczana z wkładką bezpiecznikową?
Nie, wkładki bezpiecznikowe 10x38 mm należy dokupić osobno, dobierając ich charakterystykę (np. gG, aM) do rodzaju chronionego odbiornika.

2. Czy można stosować tę podstawę w układach prądu stałego (DC)?
Tak, pod warunkiem zastosowania wkładek bezpiecznikowych dedykowanych do prądu stałego oraz przestrzegania dopuszczalnych napięć pracy określonych przez producenta dla DC.

3. Jaki jest stopień ochrony tego urządzenia?
Urządzenie po zamontowaniu w rozdzielnicy i osłonięciu maskownicą zapewnia standardowy stopień ochrony IP20, chroniący przed dostępem palcem do części niebezpiecznych.
