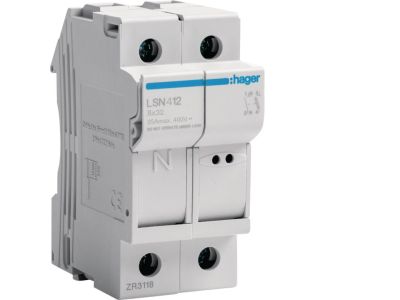

Modułowa podstawa bezpiecznikowa 1P+N wkł.bezp.cyl.L32 8X32mm, 25A 400VAC | LSN412 Hager

Opis i Kluczowe Cechy

Modułowa podstawa bezpiecznikowa LSN412 przeznaczona do wkładek cylindrycznych L32 o wymiarach 8x32 mm. Urządzenie w konfiguracji 1P+N (jeden biegun fazowy + neutralny) umożliwia selektywne zabezpieczenie przewodu fazowego i rozłączenie przewodu neutralnego. Prąd znamionowy 25 A oraz napięcie 400 V AC pozwalają na stosowanie w obwodach o znacznym obciążeniu, zapewniając bezpieczną pracę instalacji. Kompaktowa obudowa modułowa ułatwia montaż w rozdzielnicach.

• Prąd znamionowy 25 A: Gwarantuje bezpieczne prowadzenie prądu o znacznym obciążeniu bez ryzyka przegrzania styków – odpowiednia do zabezpieczenia obwodów odbiorników.
• Napięcie znamionowe 400 V AC: Umożliwia pracę w sieciach trójfazowych (przyłączonych do jednej fazy) oraz jedno- i dwufazowych o napięciu 230/400 V.
• Konfiguracja 1P+N (faza + neutral): Zapewnia rozłączanie przewodu neutralnego razem z fazowym, co zwiększa bezpieczeństwo podczas prac serwisowych.
• Kompatybilność z wkładkami cylindrycznymi L32 (8x32 mm): Szeroka dostępność wkładek o różnych charakterystykach – łatwa wymiana i dobór do konkretnego obciążenia.
• Modułowa konstrukcja (szerokość 1 modułu): Oszczędność miejsca w rozdzielnicy – łatwy montaż na szynie TH35 bez potrzeby stosowania dodatkowych akcesoriów.

Zgodność z Normami

Podstawa bezpiecznikowa LSN412 jest zgodna z obowiązującymi normami europejskimi oraz standardem DIN. Posiada certyfikat CE, co potwierdza spełnienie wymogów bezpieczeństwa i kompatybilności elektromagnetycznej. Urządzenie przeznaczone do stosowania w instalacjach elektrycznych niskiego napięcia.

Zastosowanie

Podstawa bezpiecznikowa LSN412 sprawdza się w każdym miejscu, gdzie wymagane jest zabezpieczenie przewodów i odbiorników przed zwarciem oraz przeciążeniem. Idealna do montażu w rozdzielnicach mieszkaniowych, biurowych i przemysłowych.

• Zabezpieczenie obwodów oświetleniowych i gniazd wtyczkowych w domach i budynkach użyteczności publicznej.
• Ochrona linii zasilających urządzenia AGD, RTV oraz małe maszyny produkcyjne.
• Stosowanie jako zabezpieczenie przedlicznikowe lub odcinkowe w tablicach rozdzielczych.
• Element tymczasowych instalacji budowlanych i przyłączowych (wraz z odpowiednim osprzętem).

Wskazówki Montażowe

Montaż podstawy bezpiecznikowej LSN412 może być wykonywany wyłącznie przez osoby posiadające uprawnienia SEP – bezwzględnie odłącz napięcie przed rozpoczęciem prac. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN). Przekrój przewodów dobierz do prądu znamionowego 25 A zgodnie z normami instalacyjnymi. Moment dokręcania zacisków należy stosować według dokumentacji producenta. Zawsze używaj wkładek bezpiecznikowych o parametrach zgodnych z danymi znamionowymi podstawy.

FAQ

• Jakie wkładki bezpiecznikowe pasują do LSN412? Podstawa jest przystosowana do wkładek cylindrycznych typu L32 o wymiarach 8x32 mm. Można stosować wkładki o prądzie znamionowym do 25 A (w zależności od charakterystyki).
• Czy podstawa rozłącza również przewód neutralny? Tak, konfiguracja 1P+N oznacza, że podczas wyjmowania wkładki lub wymiany rozłączany jest zarówno przewód fazowy, jak i neutralny – zwiększa to bezpieczeństwo.
• Jaki jest stopień ochrony obudowy? Podstawa bezpiecznikowa LSN412 jako element aparatury modułowej standardowo montowana jest wewnątrz rozdzielnicy, dlatego jej stopień ochrony zależy od obudowy. Sam moduł nie posiada określonego IP – stosować wyłącznie w suchych pomieszczeniach (kategoria IP20 w rozdzielnicy).
