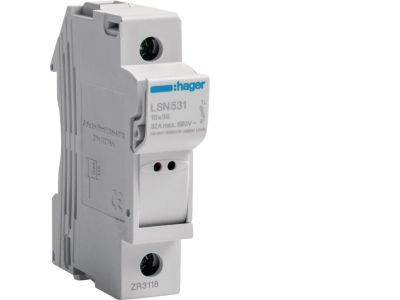

Modułowa podstawa bezpiecz. z lampką 1P wkł.bezp.cyl.L38 10x38mm, 32A 690VAC | LSN531 Hager

Opis i Kluczowe Cechy

Modułowa podstawa bezpiecznikowa z lampką sygnalizacyjną LSN531 to jednobiegunowe gniazdo do wkładek bezpiecznikowych cylindrycznych 10x38 mm (L38). Przeznaczona do prądu 32 A i napięcia 690 V AC – zapewnia bezpieczne odłączanie obwodów przy dużych obciążeniach i wysokim napięciu, a wbudowana lampka sygnalizuje stan przepalenia wkładki, co ułatwia szybką lokalizację uszkodzonego obwodu.

• Prąd znamionowy 32 A: Umożliwia bezpieczną pracę w obwodach o znacznym obciążeniu, chroniąc przewody i odbiorniki przed przeciążeniem i zwarciem.
• Napięcie znamionowe 690 V AC: Przystosowana do zastosowań w instalacjach przemysłowych i dystrybucyjnych o podwyższonym napięciu, zachowując pełną izolację i wytrzymałość dielektryczną.
• Wkłady cylindryczne 10x38 mm (L38): Kompatybilna z powszechnie dostępnymi wkładkami bezpiecznikowymi, co ułatwia dobór i wymianę.
• Wbudowana lampka sygnalizacyjna: Natychmiastowe wskazanie przepalonej wkładki – ogranicza czas poszukiwania uszkodzenia i skraca przestój instalacji.
• Konstrukcja modułowa 1P: Montaż na szynie TH35 w rozdzielnicach, zajmuje jedno pole modułowe, co pozwala na elastyczne projektowanie układów zabezpieczeń.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z europejskimi normami bezpieczeństwa, posiada certyfikat CE. Spełnia wymagania dla osprzętu modułowego stosowanego w instalacjach niskiego napięcia.

Zastosowanie

Podstawa LSN531 znajduje zastosowanie wszędzie tam, gdzie wymagane jest niezawodne zabezpieczenie obwodów oraz szybka sygnalizacja zadziałania bezpiecznika. Idealnie sprawdza się w:

• Ochronie obwodów odbiorników przemysłowych (silniki, sterowniki, zasilacze) przed przeciążeniem i zwarciem.
• Rozdzielnicach głównych i podrozdzielnicach w budynkach użyteczności publicznej oraz obiektach przemysłowych.
• Instalacjach wymagających łatwej identyfikacji przepalenia – lampka sygnalizacyjna widoczna z daleka.
• Systemach automatyki budynkowej i sterowania, gdzie konieczne jest selektywne zabezpieczenie poszczególnych obwodów.

Wskazówki Montażowe

Podstawę należy montować na szynie TH35 w rozdzielnicy. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całej instalacji – czynności może wykonywać wyłącznie osoba z odpowiednimi uprawnieniami SEP. Przekrój przewodów dobierz do prądu znamionowego 32 A (zalecany min. 6 mm² dla miedzi). Dokręć zaciski momentem podanym w dokumentacji technicznej producenta. Po zamontowaniu wkładki bezpiecznikowej sprawdź, czy lampka sygnalizacyjna działa prawidłowo (przy sprawnym bezpieczniku nie świeci).

FAQ

• Czy lampka sygnalizacyjna wymaga osobnego zasilania? Lampka jest wbudowana w obwód bezpiecznika – świeci, gdy wkładka jest przepalona, wykorzystując napięcie obecne na zaciskach podstawy. Nie wymaga dodatkowego zasilania.
• Jaki stopień ochrony ma ta podstawa? W danych technicznych nie podano konkretnej wartości IP. Typowo aparatura modułowa montowana w rozdzielnicy ma stopień ochrony IP20, ale ostateczną informację należy sprawdzić w karcie katalogowej produktu.
• Czy można stosować wkładki innych producentów? Tak, podstawa LSN531 jest przystosowana do wszystkich wkładek bezpiecznikowych cylindrycznych o wymiarach 10x38 mm (L38) i prądzie do 32 A, niezależnie od marki, pod warunkiem zgodności z normą.
