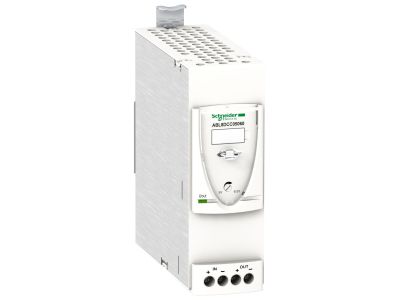

MODUŁKONWERTERA 24VDC, (5-6,5)VDC, 6A | ABL8DCC05060 Schneider Electric

Opis i Kluczowe Cechy

Moduł konwertera DC/DC ABL8DCC05060 z serii Modicon ABL marki Schneider Electric przeznaczony jest do konwersji napięcia 24 V DC na regulowane napięcie wyjściowe w zakresie 5–6,5 V DC. Znamionowy prąd wyjściowy wynosi 0,25 A przy 5 V DC, a moc wyjściowa sięga 30 W. Dzięki wbudowanemu trymerowi obrotowemu możliwa jest precyzyjna regulacja napięcia, co pozwala skompensować spadki napięcia w pomocniczych obwodach sterowania. Kompaktowa obudowa o szerokości 44 mm umożliwia łatwy montaż na szynie DIN.

• Regulowane napięcie wyjściowe (5–6,5 V DC): Umożliwia dostosowanie poziomu napięcia do wymagań konkretnego obwodu sterowania, eliminując wpływ spadków napięcia na przewodach.
• Znamionowa moc wyjściowa 30 W: Zapewnia stabilne zasilanie dla niskonapięciowych układów automatyki i sterowania.
• Wskaźnik diagnostyczny LED: Ułatwia szybką lokalizację usterek i monitorowanie pracy modułu bezpośrednio z panelu czołowego.
• Szerokość 44 mm – montaż na szynie DIN 35 mm: Oszczędza miejsce w szafie sterowniczej i upraszcza integrację z pozostałą aparaturą modułową.
• Szeroki zakres temperatur pracy (-25°C do +60°C): Gwarantuje niezawodne działanie w trudnych warunkach przemysłowych.

Zgodność z Normami

Moduł ABL8DCC05060 posiada certyfikaty CE, EAC, CSA, RCM, UL oraz UKCA, potwierdzające zgodność z międzynarodowymi wymaganiami bezpieczeństwa i kompatybilności elektromagnetycznej. Produkt został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi standardami obowiązującymi w branży automatyki przemysłowej.

Zastosowanie

Moduł konwertera przeznaczony jest do zasilania niskonapięciowych obwodów sterowania w systemach automatyki przemysłowej i budynkowej. Sprawdza się w aplikacjach wymagających stabilnego napięcia 5–6,5 V DC, szczególnie tam, gdzie konieczna jest regulacja końcowego napięcia zasilania.

• Zasilanie układów sterowania w prostych maszynach i liniach produkcyjnych.
• Dostarczanie napięcia pomocniczego do przekaźników, styczników i sterowników PLC wymagających 5 V DC.
• Regulacja napięcia na końcu długich przewodów w pomocniczych obwodach sterowania – kompensacja spadków napięcia.
• Integracja z uniwersalnymi zasilaczami Modicon ABL8RP i ABL8WP w rozproszonych systemach zasilania.

Wskazówki Montażowe

Montaż i podłączenie modułu konwertera ABL8DCC05060 mogą być wykonywane wyłącznie przez wykwalifikowany personel posiadający odpowiednie uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania. Urządzenie montuje się na szynie DIN 35 mm (TH35) w rozdzielnicy lub szafie sterowniczej. Momenty dokręcania zacisków oraz przekroje przyłączanych przewodów muszą być zgodne z dokumentacją techniczną producenta. Należy zapewnić odpowiednią cyrkulację powietrza i nie przekraczać dopuszczalnych temperatur pracy.

FAQ

• W jakim zakresie mogę regulować napięcie wyjściowe? Napięcie wyjściowe można płynnie ustawić w zakresie od 5 V DC do 6,5 V DC za pomocą trymera obrotowego umieszczonego na panelu czołowym modułu.
• Czy moduł sygnalizuje swoją pracę? Tak, na przednim panelu znajduje się dioda LED pełniąca funkcję wskaźnika diagnostycznego – ułatwia szybkie sprawdzenie stanu zasilania i wykrycie ewentualnych usterek.
• Z jakimi zasilaczami współpracuje ten konwerter? Moduł jest kompatybilny głównie z uniwersalnymi zasilaczami Modicon ABL8RP i ABL8WP. Szczegółowe informacje o doborze znajdują się w dokumentacji technicznej producenta.
