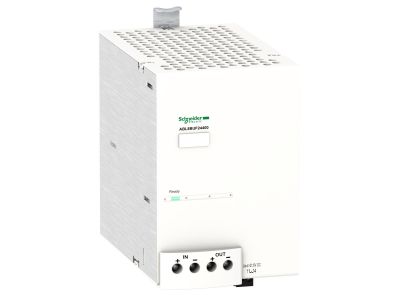

MODUŁBUFORA | ABL8BUF24400 Schneider Electric

Opis i Kluczowe Cechy

Moduł buforujący ABL8BUF24400 firmy Modicon (seria ABL) zapewnia niezawodne podtrzymanie napięcia stałego 24 V DC w przypadku krótkich przerw w zasilaniu. Dzięki prądowi wyjściowemu 40 A i czasom buforowania dostosowanym do obciążenia (100 ms przy 40 A, 2 s przy 1 A) chroni wrażliwe układy sterowania przed nieplanowanym wyłączeniem. Moduł ma szerokość 86 mm i przeznaczony jest do montażu na szynie DIN 35 mm, co ułatwia integrację w rozdzielnicach przemysłowych.

• Znamionowy prąd wyjściowy 40 A przy 24 V DC: zapewnia wystarczającą rezerwę mocy dla wielu odbiorników w automatyce, minimalizując ryzyko przeciążenia.
• Czas podtrzymania 100 ms przy 40 A / 2 s przy 1 A: umożliwia płynne przejście przez krótkie zaniki napięcia, chroniąc procesy produkcyjne i dane w sterownikach PLC.
• Szeroki zakres temperatur pracy od -25°C do +60°C: gwarantuje stabilną wydajność nawet w nieklimatyzowanych halach produkcyjnych.
• Wskaźnik diagnostyczny LED na panelu przednim: pozwala szybko ocenić stan pracy modułu i ułatwia identyfikację ewentualnych usterek.
• Montaż na szynie DIN 35 mm oraz kompatybilność z zasilaczami Modicon ABL8RP, ABL8WP i ABLU3A: ułatwia rozbudowę systemu zasilania bez konieczności zmiany okablowania.

Zgodność z Normami

Moduł buforujący ABL8BUF24400 posiada oznaczenie CE oraz certyfikaty UL, CSA, EAC, RCM i UKCA, potwierdzające zgodność z obowiązującymi wymaganiami bezpieczeństwa w wielu regionach świata. Dzięki temu może być stosowany w instalacjach przemysłowych zgodnie z lokalnymi przepisami.

Zastosowanie

Moduł bufora przeznaczony jest do współpracy z zasilaczami 24 V DC w systemach automatyki przemysłowej, maszynach prostych oraz rozdzielnicach sterowniczych. Jego zadaniem jest krótkotrwałe utrzymanie napięcia podczas chwilowych zaników sieci, co zapobiega utracie danych i niekontrolowanym zatrzymaniom.

• Podtrzymanie zasilania sterowników PLC i interfejsów operatorskich podczas mikroprzerw w sieci.
• Zabezpieczenie ciągłości pracy czujników, aktuatorów i siłowników w zautomatyzowanych liniach produkcyjnych.
• Uzupełnienie systemów zasilania awaryjnego w szafach sterowniczych automatyki budynkowej.
• Integracja z zasilaczami serii Modicon ABL8RP, ABL8WP i ABLU3A w celu stworzenia kompletnego buforowanego źródła 24 V DC.

Wskazówki Montażowe

Montaż modułu bufora powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilania. Urządzenie mocuje się na szynie DIN TH35 (35 mm) w pozycji pionowej lub poziomej. Przekrój przewodów należy dobrać zgodnie z obciążeniem prądowym (dla 40 A zalecany przekrój co najmniej 6 mm²). Wszelkie parametry dokręcania zacisków oraz szczegółowe wytyczne montażowe zawiera dokumentacja producenta.

FAQ

• Jaki jest czas podtrzymania modułu bufora? Przy obciążeniu 40 A wynosi 100 ms, natomiast przy obciążeniu 1 A – 2 sekundy. Czas jest odwrotnie proporcjonalny do pobieranego prądu.
• Jakie napięcie wejściowe jest wymagane? Moduł akceptuje napięcie stałe w zakresie od 24 V do 28,8 V DC, co pozwala na współpracę z typowymi zasilaczami 24 V.
• Czy moduł można montować w dowolnej orientacji? Zgodnie z danymi producenta montaż odbywa się na szynie DIN 35 mm; orientacja nie jest ograniczona, ale należy zapewnić swobodny przepływ powietrza wokół urządzenia.
