Moduł zaworów + sterowanie pompką CO - LEVEL 5 | mH-V7-PLUS-5 F&F

Alternatywny kod produktu: mH-V7 + / 5

Opis i Kluczowe Cechy

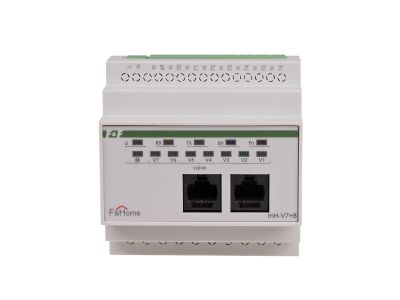

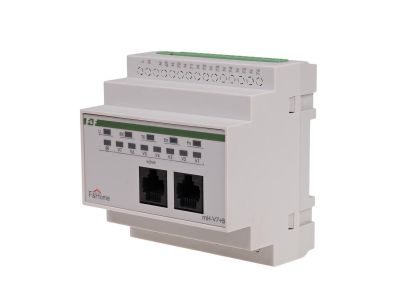

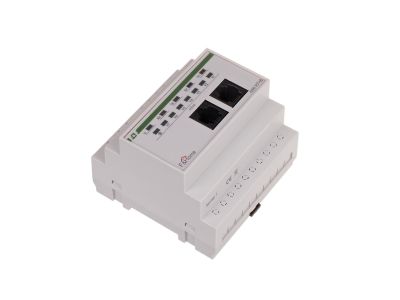

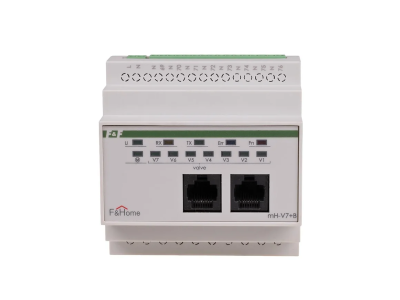

Moduł wykonawczy mH-V7-PLUS-5 to siedmiokanałowe urządzenie przeznaczone do sterowania elektrozaworami zasilanymi napięciem 230 V, z dodatkowym ósmym kanałem dedykowanym do kontroli pracy pompki CO. Zastosowanie elementów półprzewodnikowych zamiast tradycyjnych przekaźników eliminuje ruchome części mechaniczne, co przekłada się na wyjątkowo wysoką trwałość i cichą pracę układu. Moduł współpracuje z czujnikami z serii mH-S8 w tym samym poziomie, tworząc spójny system sterowania ogrzewaniem.

• 7 kanałów elektrozaworów 230 V: możliwość niezależnego sterowania do siedmiu obwodów grzewczych – idealne do rozbudowanych instalacji strefowych.
• Ósmy kanał – sterowanie pompką CO: pompka załączana jest automatycznie, gdy przynajmniej jeden elektrozawór jest otwarty, co zapobiega pracy na sucho i chroni pompę przed uszkodzeniem.
• Elementy półprzewodnikowe (bez przekaźników): brak części mechanicznych oznacza dłuższą żywotność, brak hałasu oraz szybsze przełączanie w porównaniu z klasycznymi rozwiązaniami.
• Współpraca z modułem czujników mH-S8: dedykowana integracja w ramach jednego poziomu systemu LEVEL 5 ułatwia okablowanie i zapewnia prawidłowy odczyt sygnałów z czujników temperatury.

Zgodność z Normami

Produkt spełnia wymagania dyrektyw Unii Europejskiej i posiada oznaczenie CE. Zaprojektowany zgodnie z europejskimi standardami bezpieczeństwa elektrycznego, co gwarantuje poprawną i bezpieczną pracę w instalacjach niskiego napięcia. Montaż i eksploatacja zgodnie z obowiązującymi przepisami krajowymi.

Zastosowanie

Moduł mH-V7-PLUS-5 znajduje zastosowanie w nowoczesnych systemach ogrzewania strefowego, gdzie konieczne jest precyzyjne sterowanie poszczególnymi pętlami grzewczymi oraz optymalne zarządzanie pracą pompki obiegowej.

• Sterowanie ogrzewaniem podłogowym w domach jednorodzinnych i wielorodzinnych – każda strefa obsługiwana przez osobny elektrozawór.
• Automatyczne zabezpieczenie pompki CO w instalacjach z wieloma obiegami – dodatkowy kanał eliminuje ryzyko pracy pompki przy zamkniętych wszystkich zaworach.
• Integracja z termostatami i regulatorami pokojowymi poprzez moduł czujników mH-S8 – tworzenie rozproszonych systemów regulacji temperatury.
• Rozbudowa istniejących układów grzewczych – łatwe dodawanie kolejnych poziomów (np. S8-1 z V7+-1) przy zachowaniu spójności sterowania.

Wskazówki Montażowe

Montaż urządzenia może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające 230 V. Moduł przeznaczony jest do montażu na szynie DIN TH35 w rozdzielnicy elektrycznej. Przekrój przewodów doprowadzonych należy dobrać do obciążenia poszczególnych kanałów – szczególną uwagę zwróć na cewki elektrozaworów (zalecane napięcie 230 V AC). Wszelkie czynności wykonuj zgodnie z dokumentacją techniczną producenta, przestrzegając momentów dokręcania zacisków śrubowych.

FAQ

• Jakie napięcie muszą mieć cewki elektrozaworów podłączonych do modułu? Cewki muszą być przystosowane do napięcia 230 V AC. Inne napięcia (np. 24 V) nie mogą być bezpośrednio podłączone – wymagane byłyby dodatkowe elementy pośredniczące.
• Czy moduł mH-V7-PLUS-5 może pracować samodzielnie, bez modułu czujników? Zgodnie z przeznaczeniem moduł współpracuje z dedykowanym modułem czujników mH-S8 w tym samym poziomie. Bez niego nie otrzyma sygnałów sterujących do załączania elektrozaworów.
• Co oznacza brak elementów mechanicznych (przekaźników) dla trwałości urządzenia? Zastosowanie elementów półprzewodnikowych (tyrystorów/triaków) eliminuje zużycie styków i ruchomych części. W efekcie moduł ma znacznie dłuższą żywotność, pracuje bezgłośnie i nie generuje zakłóceń jak w przypadku przekaźników elektromagnetycznych.
