Moduł zaworów + sterowanie pompką CO - LEVEL 3 | mH-V7-PLUS-3 F&F

Alternatywny kod produktu: mH-V7 + / 3

Opis i Kluczowe Cechy

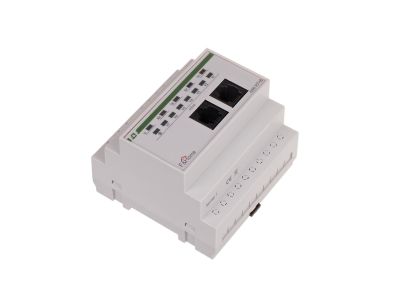

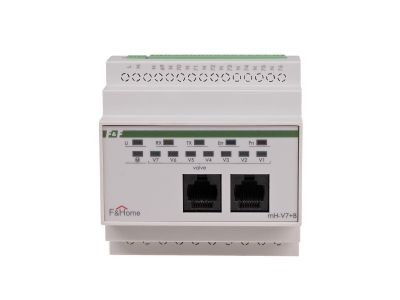

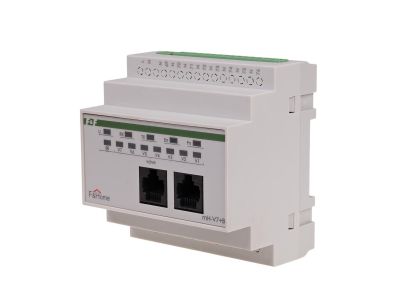

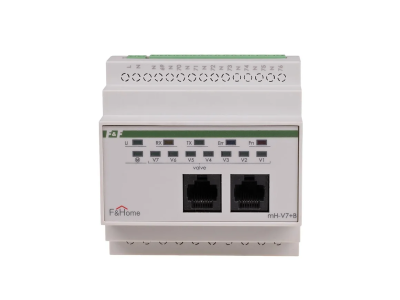

Moduł mH-V7-PLUS-3 (LEVEL 3) to siedmiokanałowy moduł wykonawczy przeznaczony do sterowania elektrozaworami zasilanymi napięciem 230 V. Zaprojektowany do współpracy z modułem czujników mH-S8 pracującym w tym samym poziomie. Zastosowanie elementów półprzewodnikowych (bez mechanicznych przekaźników) zapewnia długą żywotność i cichą pracę. Moduł zasilany napięciem 230 V.

• 7 niezależnych kanałów wykonawczych (elektrozawory 230 V): umożliwia precyzyjne sterowanie poszczególnymi obwodami ogrzewania – każdy kanał może załączyć lub wyłączyć elektrozawór.
• Ósmy kanał – sterowanie pompką CO: automatyczne załączanie pompy obiegowej, gdy co najmniej jeden elektrozawór jest otwarty. Chroni pompę przed pracą przy zamkniętych zaworach, zapobiegając jej uszkodzeniu.
• Półprzewodnikowe przełączanie (bezstykowe): eliminuje zużycie mechaniczne i hałas – zwiększa niezawodność w długotrwałej eksploatacji.
• Współpraca z modułem czujników mH-S8: system poziomów umożliwia rozbudowę – kolejne poziomy wymagają zastosowania modułów czujników tej samej serii (np. S8-1 i V7+-1).
• Zasilanie 230 V: bezpośrednie wykorzystanie napięcia sieciowego, brak konieczności stosowania dodatkowego zasilacza niskonapięciowego.

Zgodność z Normami

Moduł został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz standardem DIN. Posiada oznaczenie CE, potwierdzające zgodność z wymaganiami Unii Europejskiej w zakresie bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Moduł mH-V7-PLUS-3 znajduje zastosowanie w systemach sterowania ogrzewaniem, szczególnie w instalacjach z ogrzewaniem podłogowym lub grzejnikowym. Idealny do zarządzania strefami grzewczymi w budynkach mieszkalnych i komercyjnych.

• Sterowanie elektrozaworami 230 V w obwodach ogrzewania podłogowego (poszczególne strefy).
• Automatyczne załączanie pompy obiegowej CO – synchronizacja z pracą zaworów zabezpiecza pompę.
• Współpraca z modułem czujników mH-S8 – tworzenie rozbudowanych systemów wielopoziomowych (LEVEL 3).
• Integracja z centralnym systemem automatyki budynkowej – sygnały zewnętrzne mogą sterować poszczególnymi kanałami.

Wskazówki Montażowe

Montaż modułu powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem obowiązujących przepisów BHP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy elektrycznej. Przekrój przewodów należy dobrać do przewidywanego prądu obciążenia (zgodnie z dokumentacją techniczną). Momenty dokręcania zacisków – według danych producenta. Stosuj wyłącznie elektrozawory o cewkach przeznaczonych na napięcie 230 V.

FAQ

• Czy moduł wymaga oddzielnego zasilania? Moduł zasilany jest bezpośrednio napięciem 230 V – nie potrzebuje transformatora ani zasilacza impulsowego. Wystarczy podłączyć przewód fazowy i neutralny.
• Jaki jest tryb pracy styków wyjściowych? Wyjścia są wykonane w technologii półprzewodnikowej (bezstykowej) – załączanie i wyłączanie odbywa się przez elementy elektroniczne, co eliminuje zużycie mechaniczne i hałas. Kanał pompki załącza się automatycznie, gdy co najmniej jeden z kanałów zaworów jest aktywny.
• Jak rozbudować system o więcej obwodów? Aby sterować większą liczbą obwodów, należy dodać kolejne moduły kolejnych poziomów (np. LEVEL 4, 5…), pamiętając o zastosowaniu odpowiadającego im modułu czujników tej samej serii (np. S8-2 i V7+-2).
