Moduł zaworów + sterowanie pompką CO - LEVEL 2 | mH-V7-PLUS-2 F&F

Alternatywny kod produktu: mH-V7 + / 2

Opis i Kluczowe Cechy

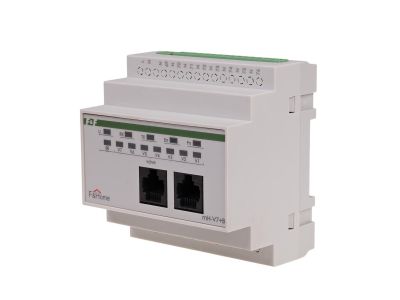

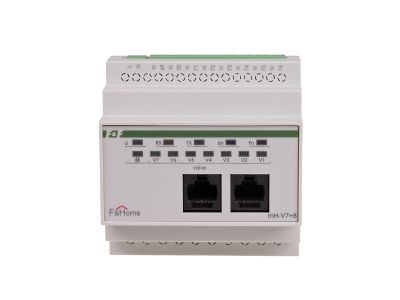

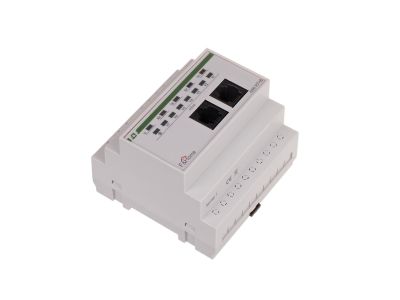

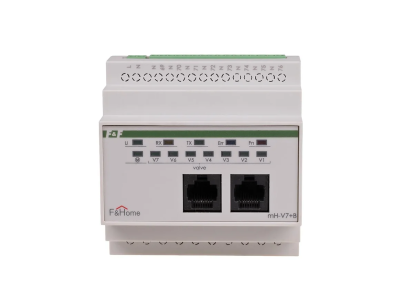

Moduł mH-V7-PLUS-2 to siedmiokanałowy moduł wykonawczy przeznaczony do sterowania elektrozaworami zasilanymi napięciem 230 V. Dzięki zastosowaniu półprzewodnikowych elementów wykonawczych urządzenie pracuje bez elementów mechanicznych, co przekłada się na wysoką trwałość i niezawodność. Dodatkowy, ósmy kanał steruje pracą pompki CO – załącza ją automatycznie, gdy przynajmniej jeden elektrozawór jest otwarty, zapobiegając uszkodzeniu pompki przy zamkniętych wszystkich zaworach. Moduł współpracuje z modułem czujników mH-S8 w tym samym poziomie (np. S8‑1 i V7+-1).

• Siedem kanałów wykonawczych: umożliwia niezależne sterowanie nawet siedmioma elektrozaworami 230 V, co pozwala zrealizować rozbudowane układy ogrzewania podłogowego lub strefowego.
• Ósmy kanał – sterowanie pompką CO: automatyczne załączanie pompki tylko przy otwartym co najmniej jednym zaworze chroni pompę przed pracą na zamknięty obieg i przedłuża jej żywotność.
• Półprzewodnikowe elementy wykonawcze: brak przekaźników i części ruchomych eliminuje zużycie mechaniczne, zapewniając długą, bezawaryjną pracę.
• Zasilanie 230 V: bezpośrednie podłączenie do instalacji 230 V upraszcza montaż i integrację z istniejącą siecią elektryczną.
• Współpraca z modułem czujników mH‑S8: dedykowany system poziomów zapewnia spójne sterowanie – każdy poziom składa się z modułu czujników i modułu wykonawczego (np. S8‑2 i V7+-2).

Zgodność z Normami

Moduł mH-V7-PLUS-2 został zaprojektowany zgodnie z obowiązującymi normami europejskimi i posiada oznakowanie CE. Jego konstrukcja odpowiada wymaganiom bezpieczeństwa elektrycznego oraz kompatybilności elektromagnetycznej stawianym aparaturze modułowej stosowanej w instalacjach niskiego napięcia.

Zastosowanie

Moduł przeznaczony jest do sterowania obwodami ogrzewania podłogowego, grzejnikowego oraz innych instalacji CO wymagających selektywnego załączania poszczególnych stref. Sprawdza się zarówno w budynkach mieszkalnych, jak i komercyjnych.

• Sterowanie elektrozaworami 230 V w instalacjach ogrzewania podłogowego – każdy kanał obsługuje jedną strefę grzewczą.
• Automatyczne załączanie pompki obiegu CO – zabezpieczenie przed suchobiegiem i pracą na zamknięte zawory.
• Współpraca z czujnikami temperatury (moduł mH‑S8) – tworzy kompletny system regulacji temperatury w poszczególnych pomieszczeniach.
• Rozszerzenie instalacji o kolejne poziomy – możliwość łączenia modułów wykonawczych i czujników w systemach wielostrefowych.

Wskazówki Montażowe

Montaż i podłączenie modułu mH-V7-PLUS-2 może być wykonywane wyłącznie przez osoby posiadające uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy elektrycznej. Przekrój przewodów należy dobrać do prądu obciążenia kanałów wykonawczych. Momenty dokręcania zacisków – zgodnie z dokumentacją producenta. Pamiętaj o właściwym doborze elektrozaworów – cewki muszą być przystosowane do napięcia 230 V AC.

FAQ

• Czy moduł posiada podświetlenie lub sygnalizację LED? Produkt nie został wyposażony w podświetlenie ani wbudowaną sygnalizację stanu. Stan pracy kanałów można monitorować za pomocą współpracującego modułu czujników lub sterownika nadrzędnego.
• Jaki jest stopień ochrony (IP) modułu? Producent nie określił stopnia ochrony IP w dostępnych danych. Moduł przeznaczony jest do montażu w suchych pomieszczeniach, w rozdzielnicy o odpowiednim stopniu ochrony (np. IP20 lub wyższym, zależnie od warunków otoczenia).
• Jaki jest tryb pracy kanałów wykonawczych? Kanały działają w trybie półprzewodnikowym (bezstykowym) – nie zawierają przekaźników mechanicznych. Elementy wykonawcze przełączają obwody 230 V AC, sterując bezpośrednio cewkami elektrozaworów.
