Moduł zaworów (8 zaworów) LEVEL 9 | mH-V8-9 F&F

Alternatywny kod produktu: mH-V8 / 9

Opis i Kluczowe Cechy

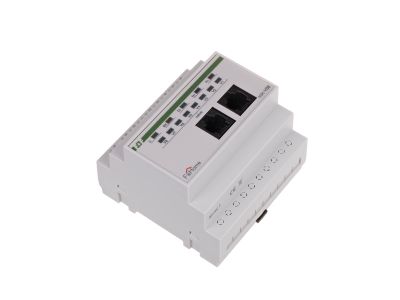

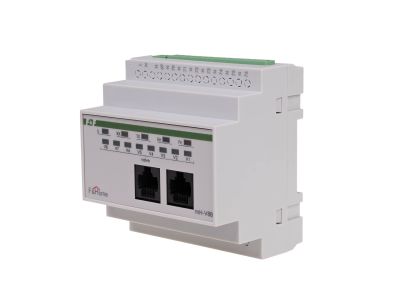

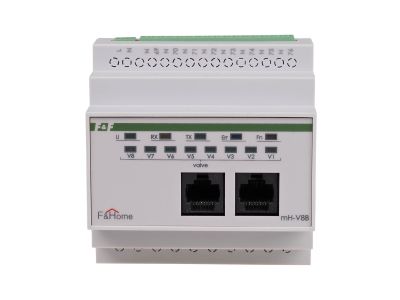

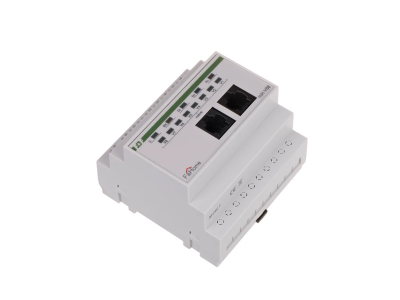

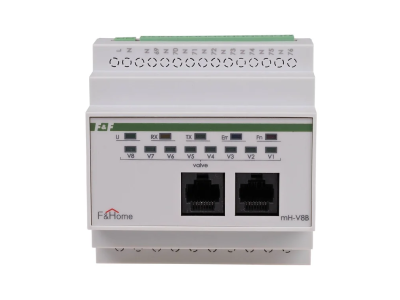

Moduł zaworów mH-V8-9 LEVEL 9 produkcji F&Home to ośmiokanałowy moduł wykonawczy przeznaczony do sterowania elektrozaworami o napięciu cewki 230 VAC w systemach ogrzewania i chłodzenia. Urządzenie zajmuje 5 modułów w rozdzielnicy, zasilane jest napięciem 230 VAC i komunikuje się za pomocą sieci CAN z modułem czujników temperatury mH-S8 tego samego poziomu. Dzięki autonomicznej pracy para mH-S8 – mH-V8 zapewnia niezależną regulację temperatury nawet w przypadku braku lub uszkodzenia głównego panelu dotykowego.

• 8 niezależnych wyjść 230 VAC: umożliwia sterowanie ośmioma elektrozaworami (np. na kolektorze ogrzewania podłogowego) dla strefowej regulacji temperatury.
• Komunikacja CAN z modułem czujnikowym mH-S8: zapewnia szybką i niezawodną wymianę danych oraz autonomiczne działanie pary modułów bez konieczności ciągłej komunikacji z panelem dotykowym.
• Szerokość 5 modułów (90 mm): kompaktowy montaż w rozdzielnicy TH35, oszczędza miejsce i ułatwia rozbudowę instalacji.
• Zasilanie 230 VAC: bezpośrednie podłączenie do typowej sieci elektrycznej, bez konieczności stosowania dodatkowego zasilacza niskonapięciowego.
• Praca autonomiczna w poziomie (LEVEL 9): moduł współpracuje wyłącznie z czujnikiem mH-S8 o tym samym numerze poziomu, co eliminuje ryzyko błędnego sterowania w systemach wielostrefowych.

Zgodność z Normami

Moduł spełnia wymagania dyrektyw europejskich i posiada oznaczenie CE. Produkt został zaprojektowany zgodnie z obowiązującymi standardami bezpieczeństwa i kompatybilności elektromagnetycznej (EMC) dla urządzeń automatyki budynkowej. Montaż i eksploatacja powinny odbywać się zgodnie z dokumentacją techniczną producenta oraz przepisami krajowymi.

Zastosowanie

Moduł mH-V8-9 dedykowany jest do sterowania elektrozaworami w instalacjach CO i chłodzenia, szczególnie w systemach regulacji strefowej. Znajduje zastosowanie zarówno w nowych, jak i modernizowanych budynkach mieszkalnych, biurowych oraz usługowych.

• Sterowanie elektrozaworami na kolektorach ogrzewania podłogowego – niezależna regulacja temperatury w poszczególnych pomieszczeniach.
• Autonomiczna para z modułem czujnikowym mH-S8 – idealna do stref, które muszą działać niezależnie od centralnego panelu (np. sale konferencyjne, strefy wynajmowane).
• Rozbudowa systemu F&Home o dodatkowe strefy – możliwość łączenia modułów różnych poziomów (LEVEL 1, 2, … 9) w celu obsługi większej liczby czujników i zaworów.
• Współpraca z głównym panelem dotykowym jako nadrzędnym sterownikiem programującym – para S8-V8 realizuje cykl pracy nawet bez aktywnego połączenia z panelem.

Wskazówki Montażowe

Montaż modułu może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Urządzenie przeznaczone jest do montażu na szynie TH35 w rozdzielnicy elektrycznej. Zaciski należy dokręcać momentem zgodnym z dokumentacją producenta (zwykle 0,5–0,6 Nm). Przekrój przewodów dobierz do obciążenia prądowego zgodnie z obowiązującymi normami (dla pojedynczego wyjścia zalecany przekrój min. 1,5 mm²). Po podłączeniu sprawdź poprawność przyporządkowania poziomów – moduł mH-V8-9 współpracuje tylko z mH-S8 o tym samym numerze poziomu (LEVEL 9).

FAQ

• Czy moduł może pracować bez podłączonego panelu dotykowego? Tak, para modułów mH-S8 i mH-V8 działa autonomicznie. Panel dotykowy służy wyłącznie do ustawienia programu pracy, a w razie jego awarii lub braku moduły kontynuują realizację ostatnio zapisanego programu.
• Jakie napięcie muszą mieć elektrozawory podłączane do wyjść modułu? Wyjścia modułu są przystosowane do sterowania elektrozaworami o napięciu cewki 230 VAC. Należy stosować zawory o mocy nieprzekraczającej obciążalności styków (szczegółowe dane w karcie katalogowej producenta).
• Ile modułów mH-V8 można zainstalować w jednym systemie? System F&Home umożliwia rozbudowę o kolejne moduły – każdy z nich musi mieć przypisany unikalny poziom (LEVEL 1, 2, … 9). Dzięki temu można sterować wieloma strefami niezależnie, a każda para S8-V8 działa autonomicznie.
