Moduł zaworów (8 zaworów) LEVEL 8 | mH-V8-8 F&F

Alternatywny kod produktu: mH-V8 / 8

Opis i Kluczowe Cechy

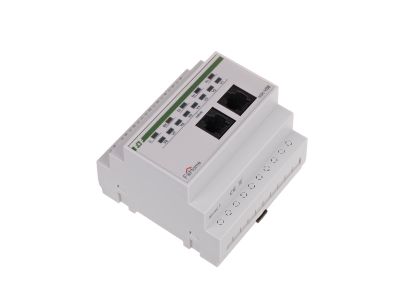

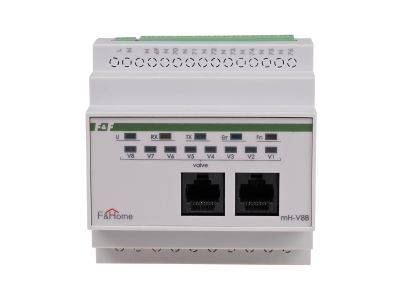

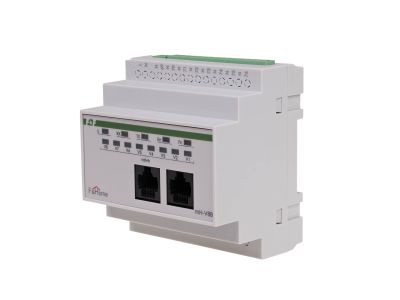

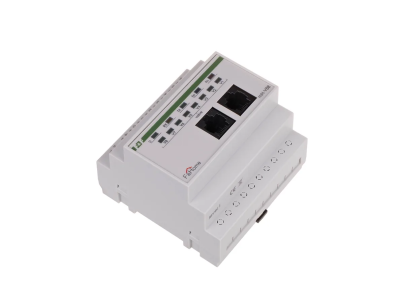

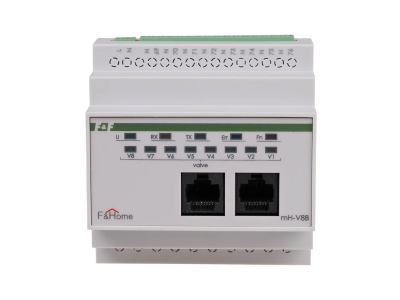

Moduł zaworów mH-V8-8 firmy LEVEL 8 to ośmiokanałowe urządzenie wykonawcze przeznaczone do sterowania elektrozaworami o napięciu cewki 230 VAC. Montowany w rozdzielni na szynie DIN, zajmuje pole 5 modułów, co pozwala na oszczędne wykorzystanie miejsca w szafie sterowniczej. Moduł komunikuje się przez sieć CAN z modułem czujnikowym mH-S8, tworząc autonomiczną parę do regulacji temperatury – niezależną od głównego panelu dotykowego systemu F&Home.

• 8 niezależnych kanałów: umożliwia podłączenie do ośmiu elektrozaworów 230 VAC, co pozwala na precyzyjne sterowanie ogrzewaniem w wielu strefach jednocześnie.
• Autonomiczna praca w parze z mH-S8: moduł działa niezależnie od panelu dotykowego – nawet w przypadku jego awarii układ regulacji temperatury kontynuuje pracę według zaprogramowanego harmonogramu.
• Komunikacja CAN z czujnikami temperatury: zapewnia szybką i niezawodną wymianę danych między modułem wykonawczym a czujnikami, co przekłada się na dokładną kontrolę temperatury.
• Szerokość 5 modułów (89 mm): kompaktowa konstrukcja ułatwia montaż w standardowych rozdzielnicach, pozostawiając miejsce na inne aparaty.
• Możliwość kaskadowego łączenia poziomów: system można rozbudować o kolejne moduły mH-V8 i mH-S8, każdy z osobną numeracją – idealne do rozległych instalacji grzewczych.

Zgodność z Normami

Moduł mH-V8-8 został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz posiada certyfikat CE. Producent zapewnia zgodność z dyrektywami dotyczącymi kompatybilności elektromagnetycznej (EMC) oraz niskiego napięcia (LVD), co gwarantuje bezpieczną i niezawodną pracę w instalacjach budynkowych.

Zastosowanie

Moduł zaworów mH-V8-8 znajduje zastosowanie przede wszystkim w systemach ogrzewania i klimatyzacji, gdzie wymagane jest zdalne sterowanie elektrozaworami. Dzięki komunikacji CAN doskonale sprawdza się w rozproszonych instalacjach automatyki budynkowej.

• Sterowanie elektrozaworami na kolektorach ogrzewania podłogowego – regulacja temperatury w poszczególnych pomieszczeniach.
• Współpraca z modułami czujników temperatury mH-S8 w ramach systemu F&Home – autonomiczna pętla regulacji bez ingerencji panelu głównego.
• Rozbudowa istniejących instalacji o dodatkowe strefy grzewcze poprzez kaskadowe dodawanie kolejnych poziomów modułów.
• Kompatybilność z instalacjami inteligentnego budynku (BMS), gdzie wymagane jest precyzyjne zarządzanie temperaturą w wielu strefach.

Wskazówki Montażowe

Montaż modułu mH-V8-8 może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Przed przystąpieniem do jakichkolwiek prac należy bezwzględnie odłączyć napięcie zasilania. Urządzenie montuje się na szynie DIN TH35 (35 mm) w rozdzielni. Do podłączenia przewodów należy użyć odpowiednich narzędzi, a moment dokręcania zacisków stosować zgodnie z dokumentacją techniczną producenta. Przekrój przewodów powinien być dobrany do obciążenia prądowego cewek elektrozaworów oraz wartości prądu znamionowego modułu (szczegóły w karcie katalogowej).

FAQ

• Czy moduł może pracować bez panelu dotykowego F&Home? Tak, para modułów mH-S8 i mH-V8-8 działa autonomicznie. Panel dotykowy służy wyłącznie do ustawienia programu pracy, a jego brak lub uszkodzenie nie przerywa realizacji harmonogramu.
• Jakie napięcie muszą mieć podłączone elektrozawory? Moduł mH-V8-8 przeznaczony jest do sterowania elektrozaworami o napięciu cewki 230 VAC. Należy bezwzględnie przestrzegać tego parametru, aby uniknąć uszkodzenia urządzenia.
• Czy można rozbudować system o więcej niż 8 stref? Tak, poprzez dodanie kolejnych modułów mH-V8 i mH-S8. Należy przy tym pamiętać o właściwej numeracji poziomów (poziom 1, poziom 2 itd.) i montażu w odpowiedniej kolejności.
