Moduł zaworów (8 zaworów) LEVEL 6 | mH-V8-6 F&F

Alternatywny kod produktu: mH-V8 / 6

Opis i Kluczowe Cechy

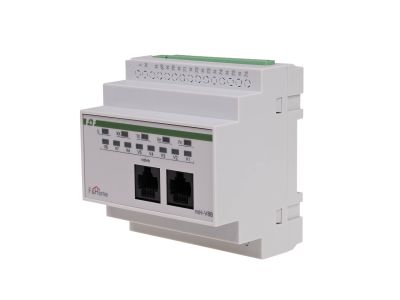

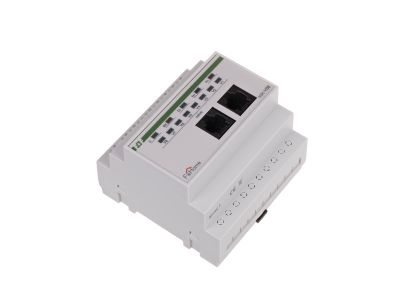

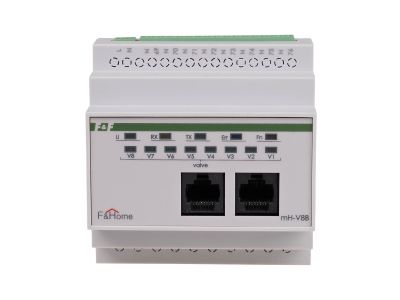

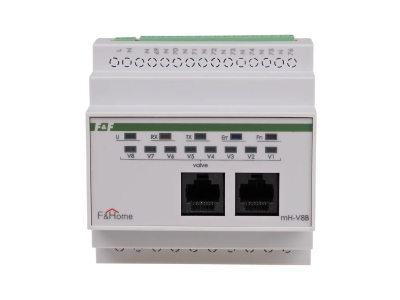

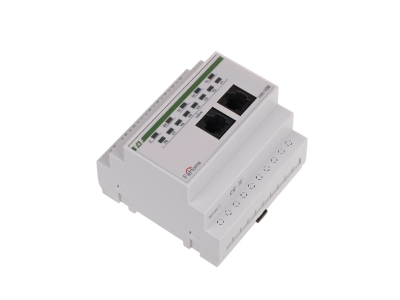

Moduł wykonawczy F&Home mH-V8-6 (LEVEL 6) to ośmiokanałowe urządzenie przeznaczone do sterowania elektrozaworami 230 VAC. Montowany w rozdzielnicy na szynie DIN, zajmuje 5 modułów szerokości, co pozwala na oszczędne wykorzystanie przestrzeni w szafie sterowniczej. Współpracuje z modułem czujników temperatury mH-S8, tworząc autonomiczną parę regulacji temperatury niezależną od głównego panelu dotykowego. Dedykowany do systemu F&Home, umożliwia precyzyjne sterowanie obwodami ogrzewania w różnych strefach budynku.

• 8 wyjść do elektrozaworów 230 VAC: Umożliwia niezależne sterowanie do 8 obwodów grzewczych, co przekłada się na elastyczną regulację temperatury w poszczególnych pomieszczeniach.
• Napięcie zasilania 230 VAC: Zasilanie bezpośrednio z sieci elektrycznej, bez konieczności stosowania dodatkowych zasilaczy – upraszcza instalację i zmniejsza koszty.
• Komunikacja CAN z modułem czujnikowym mH-S8: Zapewnia szybką i niezawodną transmisję danych w obrębie tego samego poziomu, co gwarantuje stabilną pracę układu regulacji.
• Autonomiczna praca – niezależna od panelu dotykowego: Nawet w przypadku awarii panelu głównego para mH-S8 / mH-V8 kontynuuje realizację zaprogramowanego cyklu grzewczego, zwiększając niezawodność systemu.
• Możliwość kaskadowania modułów na różnych poziomach: Umożliwia rozbudowę systemu o kolejne strefy (począwszy od poziomu 1) z zachowaniem osobnej numeracji, co ułatwia identyfikację i montaż instalacji.

Zgodność z Normami

Produkt spełnia wymagania dyrektyw europejskich i posiada oznaczenie CE, co potwierdza zgodność z obowiązującymi normami bezpieczeństwa i kompatybilności elektromagnetycznej. Stosowanie w systemie F&Home gwarantuje poprawną współpracę z pozostałymi komponentami.

Zastosowanie

Moduł mH-V8-6 LEVEL 6 znajduje zastosowanie w nowoczesnych instalacjach automatyki budynkowej, szczególnie w systemach regulacji temperatury opartych na ogrzewaniu podłogowym lub grzejnikowym. Dzięki ośmiu niezależnym wyjściom umożliwia strefowe sterowanie elektrozaworami montowanymi na kolektorach.

• Sterowanie elektrozaworami w obwodach ogrzewania podłogowego – każdy zawór może być załączany/wyłączany w zależności od temperatury odczytanej przez przypisany czujnik mH-S8.
• Regulacja temperatury w oddzielnych strefach budynku (pokoje, biura, strefy wspólne) – moduł realizuje program grzewczy niezależnie od panelu dotykowego.
• Rozbudowa istniejącego systemu F&Home o dodatkowe pętle grzewcze – poprzez dodanie kolejnych modułów mH-V8 na wyższych poziomach (LEVEL 2, 3 itd.).
• Autonomiczna praca w trybie awaryjnym – w razie uszkodzenia lub braku panelu dotykowego para mH-S8/mH-V8 kontynuuje regulację zgodnie z ostatnim zaprogramowanym harmonogramem.

Wskazówki Montażowe

Montaż modułu mH-V8-6 LEVEL 6 może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania 230 VAC. Urządzenie przeznaczone jest do montażu na szynie DIN TH35 w rozdzielnicy. Przekrój przewodów podłączanych do wyjść elektrozaworów należy dobrać zgodnie z sumarycznym prądem pobieranym przez cewki elektrozaworów (zgodnie z dokumentacją producenta). Moment dokręcania zacisków stosuj według wartości podanej w dokumentacji technicznej modułu. Pamiętaj o zachowaniu minimalnych odstępów wentylacyjnych w rozdzielnicy, aby zapewnić prawidłowe chłodzenie.

FAQ

• Jakie napięcie zasilania ma moduł mH-V8-6 LEVEL 6? Moduł zasilany jest napięciem 230 VAC – bezpośrednio z sieci elektrycznej.
• Czy moduł może pracować bez podłączonego panelu dotykowego? Tak, para modułów mH-S8 i mH-V8 tworzy autonomiczny układ regulacji temperatury. Panel dotykowy służy wyłącznie do ustawienia programu pracy; jego uszkodzenie nie przerywa działania układu.
• Jaką szerokość na szynie DIN zajmuje moduł? Moduł mH-V8-6 zajmuje 5 modułów (5 × 17,5 mm), czyli 87,5 mm szerokości na szynie TH35.
