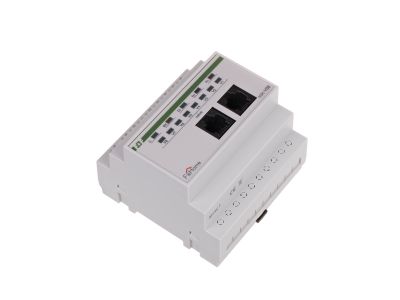

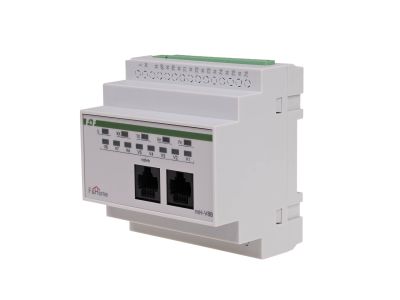

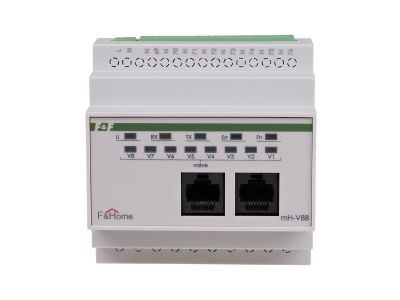

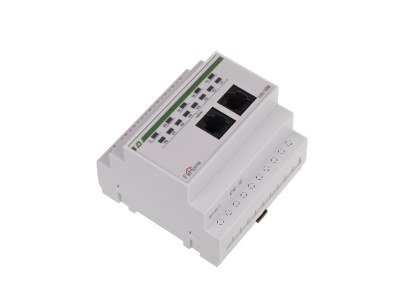

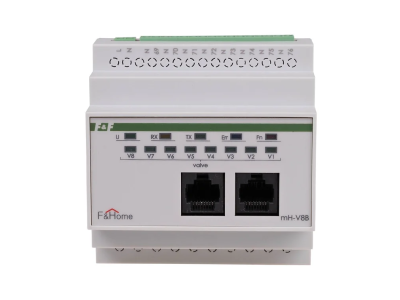

Moduł zaworów (8 zaworów) LEVEL 4 | mH-V8-4 F&F

Alternatywny kod produktu: mH-V8 / 4

Opis i Kluczowe Cechy

Moduł mH-V8-4 (LEVEL 4) to ośmiokanałowy moduł wykonawczy sterujący pracą elektrozaworów 230 V AC w systemie automatyki F&Home. Przeznaczony do współpracy z modułem czujników temperatury mH-S8 na tym samym poziomie, tworzy autonomiczną parę regulacji temperatury działającą niezależnie od panelu dotykowego. Zajmuje 5 modułów (87,5 mm) na szynie TH35, zasilany bezpośrednio z sieci 230 V AC. Idealny do strefowego sterowania ogrzewaniem – każdy kanał steruje zaworem w trybie włącz/wyłącz, co pozwala na precyzyjną kontrolę temperatury w poszczególnych pomieszczeniach.

• 8 niezależnych wyjść 230 V AC: Steruj ośmioma elektrozaworami z jednego modułu – oszczędność miejsca w rozdzielnicy i uproszczenie instalacji w systemach ogrzewania podłogowego lub grzejnikowego.
• Szerokość 5 modułów (87,5 mm): Kompaktowa obudowa montowana na szynie DIN TH35 – łatwa integracja z istniejącą rozdzielnicą, bez konieczności stosowania dodatkowych szaf sterowniczych.
• Zasilanie 230 V AC: Bezpośrednie podłączenie do instalacji elektrycznej budynku – eliminuje potrzebę stosowania zewnętrznych zasilaczy i upraszcza okablowanie.
• Autonomiczna praca z modułem mH-S8: Para modułów reguluje temperaturę niezależnie od głównego panelu dotykowego – awaria panelu nie przerywa pracy ogrzewania, co zwiększa niezawodność systemu.
• Komunikacja CAN z czujnikami temperatury: Pewna i szybka transmisja danych w sieci wewnętrznej F&Home – możliwość rozbudowy systemu o kolejne poziomy modułów (LEVEL 1, 2, 3, 4 itd.) przy zachowaniu oddzielnej numeracji wyjść.

Zgodność z Normami

Moduł mH-V8-4 jest zgodny z obowiązującymi europejskimi normami dotyczącymi kompatybilności elektromagnetycznej (EMC) oraz bezpieczeństwa elektrycznego. Posiada oznakowanie CE potwierdzające spełnienie wymogów dyrektyw Unii Europejskiej. Montaż i eksploatacja muszą być prowadzone zgodnie z zaleceniami producenta oraz lokalnymi przepisami instalacyjnymi.

Zastosowanie

Moduł wykonawczy przeznaczony do systemów regulacji temperatury w budynkach mieszkalnych, biurowych i użyteczności publicznej opartych na rozwiązaniu F&Home. Sprawdza się wszędzie tam, gdzie wymagane jest niezależne sterowanie wieloma obwodami grzewczymi w trybie włącz/wyłącz.

• Sterowanie elektrozaworami na kolektorach ogrzewania podłogowego – strefowa regulacja temperatury w poszczególnych pomieszczeniach.
• Współpraca z modułem czujników temperatury mH-S8 tego samego poziomu – autonomiczna pętla regulacyjna bez ingerencji panelu dotykowego.
• Rozbudowa istniejącej instalacji o dodatkowe obwody grzewcze – kolejne moduły mH-V8 w wyższych poziomach (LEVEL 2, 3, 4, …) z zachowaniem czytelnej numeracji.
• Zastosowanie w systemach ogrzewania grzejnikowego lub chłodzenia (w połączeniu z odpowiednimi zaworami 230 V AC) – uniwersalność sterowania odbiornikami dwustanowymi.

Wskazówki Montażowe

Montaż modułu może być wykonany wyłącznie przez wykwalifikowany personel z odpowiednimi uprawnieniami SEP (do 1 kV). Przed przystąpieniem do jakichkolwiek prac należy bezwzględnie odłączyć napięcie zasilania 230 V AC. Moduł montuje się na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów dobierać zgodnie z obciążeniem elektrozaworów (zgodnie z dokumentacją techniczną producenta). Zaciski dokręcać z momentem obrotowym określonym w karcie katalogowej – zbyt słabe dokręcenie grozi przegrzewaniem, zbyt mocne może uszkodzić zacisk. Należy przestrzegać lokalnych przepisów dotyczących prowadzenia instalacji elektrycznych.

FAQ

• Czy moduł mH-V8-4 może pracować bez głównego panelu dotykowego? Tak – para modułów mH-S8 i mH-V8 na tym samym poziomie tworzy autonomiczną pętlę regulacji temperatury. Panel dotykowy służy wyłącznie do ustawiania programów czasowych, a jego awaria nie przerywa pracy ogrzewania.
• Jakie napięcie muszą mieć sterowane elektrozawory? Moduł mH-V8-4 jest przeznaczony wyłącznie do elektrozaworów z cewką 230 V AC. Zawory podłącza się bezpośrednio do zacisków wyjściowych modułu – przestrzegaj polaryzacji i obciążalności prądowej zgodnie z dokumentacją.
• Ile modułów mH-V8 można zainstalować w jednym systemie F&Home? System obsługuje wiele modułów, każdy musi mieć inny poziom (LEVEL). Najpierw instaluje się poziom 1, potem 2, 3 itd. Moduł mH-V8-4 to konkretnie poziom 4. Dzięki oddzielnej numeracji wyjść montaż i identyfikacja obwodów są uproszczone.
