Moduł zaworów (8 zaworów) LEVEL 3 | mH-V8-3 F&F

Alternatywny kod produktu: mH-V8 / 3

Opis i Kluczowe Cechy

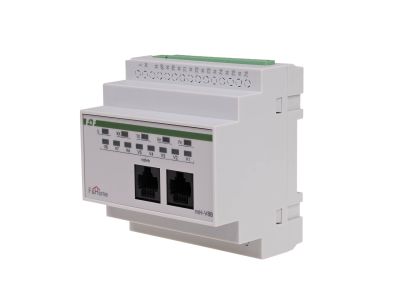

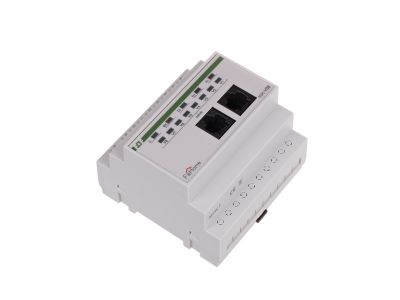

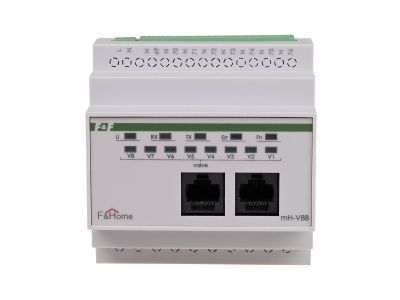

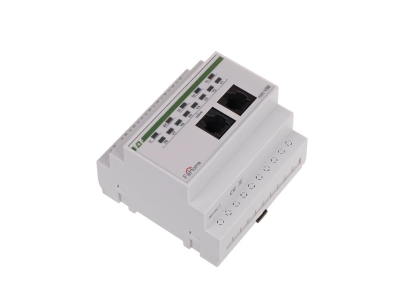

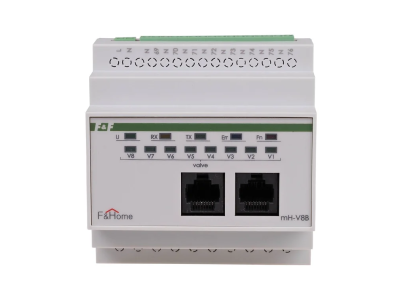

Moduł wykonawczy mH-V8-3 (Level 3) to ośmiokanałowy sterownik elektrozaworów 230 VAC, przeznaczony do pracy w systemie F&Home. Zajmuje 5 modułów na szynie TH35 i zasilany jest napięciem 230 VAC, co pozwala na bezpośrednie sterowanie zaworami w obwodach grzewczych bez dodatkowych przekaźników. Współpracuje z modułem czujnikowym mH-S8 za pośrednictwem sieci CAN, a jego działanie jest niezależne od głównego panelu dotykowego.

• 8 niezależnych wyjść 230 VAC: Umożliwia precyzyjne sterowanie każdym elektrozaworem z osobna, co zwiększa elastyczność regulacji temperatury w strefach ogrzewania.
• Zasilanie 230 VAC: Zgodne z typową instalacją elektryczną w budynkach, nie wymaga dodatkowego zasilacza – upraszcza montaż i obniża koszty.
• Komunikacja przez sieć CAN: Zapewnia stabilną i szybką transmisję danych między modułem czujnikowym a wykonawczym, gwarantując niezawodną regulację.
• Autonomiczna praca: Para mH-S8 – mH-V8 działa niezależnie od panelu dotykowego; ustawiony program pracy jest realizowany nawet w przypadku awarii panelu.
• System poziomów (Level 1, 2, 3…): Umożliwia rozbudowę sieci o kolejne moduły, przy czym każdy poziom ma własną numerację, co ułatwia instalację i identyfikację w projekcie.

Zgodność z Normami

Moduł mH-V8-3 został zaprojektowany zgodnie z europejskimi standardami bezpieczeństwa i posiada certyfikat CE. Przeznaczony jest do montażu w typowych rozdzielnicach budynkowych, spełniając wymagania dla aparatury modułowej.

Zastosowanie

Moduł wykonawczy mH-V8-3 znajduje zastosowanie w układach regulacji temperatury, szczególnie w instalacjach ogrzewania podłogowego i grzejnikowego. Doskonale sprawdza się wszędzie tam, gdzie wymagane jest sterowanie wieloma elektrozaworami z jednego miejsca.

• Sterowanie elektrozaworami na kolektorach ogrzewania podłogowego – automatyczne włączanie/wyłączanie zaworów na podstawie temperatury z czujników.
• Rozbudowa istniejącej instalacji F&Home o kolejne strefy grzewcze – wystarczy dodać kolejny moduł z wyższym poziomem (np. Level 4) i sparować z odpowiednim mH-S8.
• Autonomiczna regulacja temperatury w pomieszczeniach bez konieczności ingerencji panelu dotykowego – system działa samodzielnie po zaprogramowaniu.
• Zastosowanie w układach HVAC jako element wykonawczy do sterowania zaworami c.o. w budynkach inteligentnych.

Wskazówki Montażowe

Montaż modułu mH-V8-3 powinien być wykonany przez wykwalifikowany personel posiadający uprawnienia SEP. Urządzenie przeznaczone jest do instalacji na szynie TH35 (DIN) w rozdzielnicy. Przed przystąpieniem do prac bezwzględnie odłącz napięcie zasilania. Przewody należy podłączać zgodnie ze schematem producenta, zwracając uwagę na prawidłowy przekrój żył dostosowany do prądu obciążenia. Moment dokręcania śrub zacisków – stosownie do zaleceń dokumentacji technicznej. Z uwagi na pracę z napięciem 230 VAC, zachowaj szczególną ostrożność.

FAQ

• Czy moduł mH-V8-3 wymaga podłączenia panelu dotykowego do działania? Nie. Moduł współpracuje bezpośrednio z modułem czujnikowym mH-S8 za pomocą sieci CAN i realizuje program pracy niezależnie od panelu. Panel służy jedynie do ustawienia programu; jego awaria nie wpływa na regulację.
• Jaki jest stopień ochrony modułu? Producent nie określił konkretnego stopnia IP w dostarczonych danych. Standardowo dla aparatury modułowej montowanej w rozdzielnicy przyjmuje się ochronę IP20 – urządzenie nie jest przystosowane do pracy w warunkach wilgoci i zapylenia.
• Jaka jest liczba wyjść i napięcie cewek sterowanych elektrozaworów? Moduł posiada 8 wyjść przystosowanych do sterowania elektrozaworami o napięciu cewki 230 VAC. Każde wyjście działa w trybie włącz/wyłącz.
